液体泵用离心式叶轮结构设计

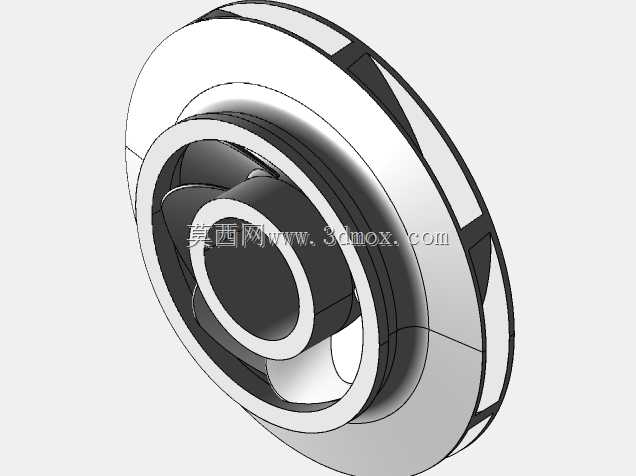

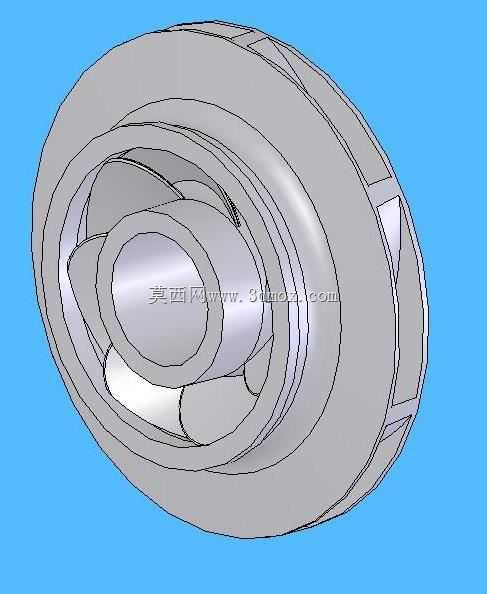

这款叶轮是液体输送泵的核心过流部件，主要适配单级单吸离心泵结构，在民用供水、工业循环水输送、暖通空调水循环、轻度污水输送等场景中承担能量转换的核心作用，工作时随泵轴高速旋转，通过叶片对腔体内液体做功，将原动机输入的机械能转化为液体的压力能与动能，实现液体的加压输送。从结构设计来看，这款叶轮采用闭式叶轮结构，包含前后盖板、扭曲型叶片与中心轮毂，整体流道为平滑过渡的三维曲面，叶片进口边做了圆弧修型处理，能有效降低液体进入流道时的冲击损失，减少叶轮入口处的涡流与气蚀风险，适配的介质温度范围覆盖常规常温清水到80摄氏度以内的工业循环水，可适配常规清水泵、冷却循环泵的水力性能要求。设计过程中优先考虑了流道的水力效率，叶片型线采用变曲率扭曲设计，从进口到出口的叶片安放角沿流线方向平滑过渡，避免流道内出现流速突变，减少液流与叶片表面的摩擦损失；前后盖板的外轮廓做了同轴度公差约束，与泵体密封环的配合间隙可控制在0.2-0.5mm区间，能有效减少叶轮出口高压液体向入口侧的回流泄漏，提升泵组整体容积效率。安装边界方面，叶轮中心轮毂处设置了与泵轴配合的通孔，孔径适配常规标准泵轴直径，轮毂端面设置了轴端锁紧的定位面，可通过叶轮螺母与轴肩实现轴向定位，键槽位置与轴上平键配合传递扭矩，安装时需保证叶轮出口中心与泵体蜗壳流道中心对齐，轴向窜动量控制在允许范围内，避免与泵体、密封环发生摩擦。从实际使用角度，这款叶轮的结构强度经过校核，在额定转速下运行时，叶片与盖板的应力分布均匀，可承受常规液体输送工况下的载荷，流道表面的平滑设计也能减少纤维类杂质的挂附，降低流道堵塞的概率，适配输送含少量细小固体颗粒的液体场景，日常维护时只需检查叶片表面的气蚀、磨损情况，以及轮毂与轴配合面的磨损量即可判断是否需要更换部件。
