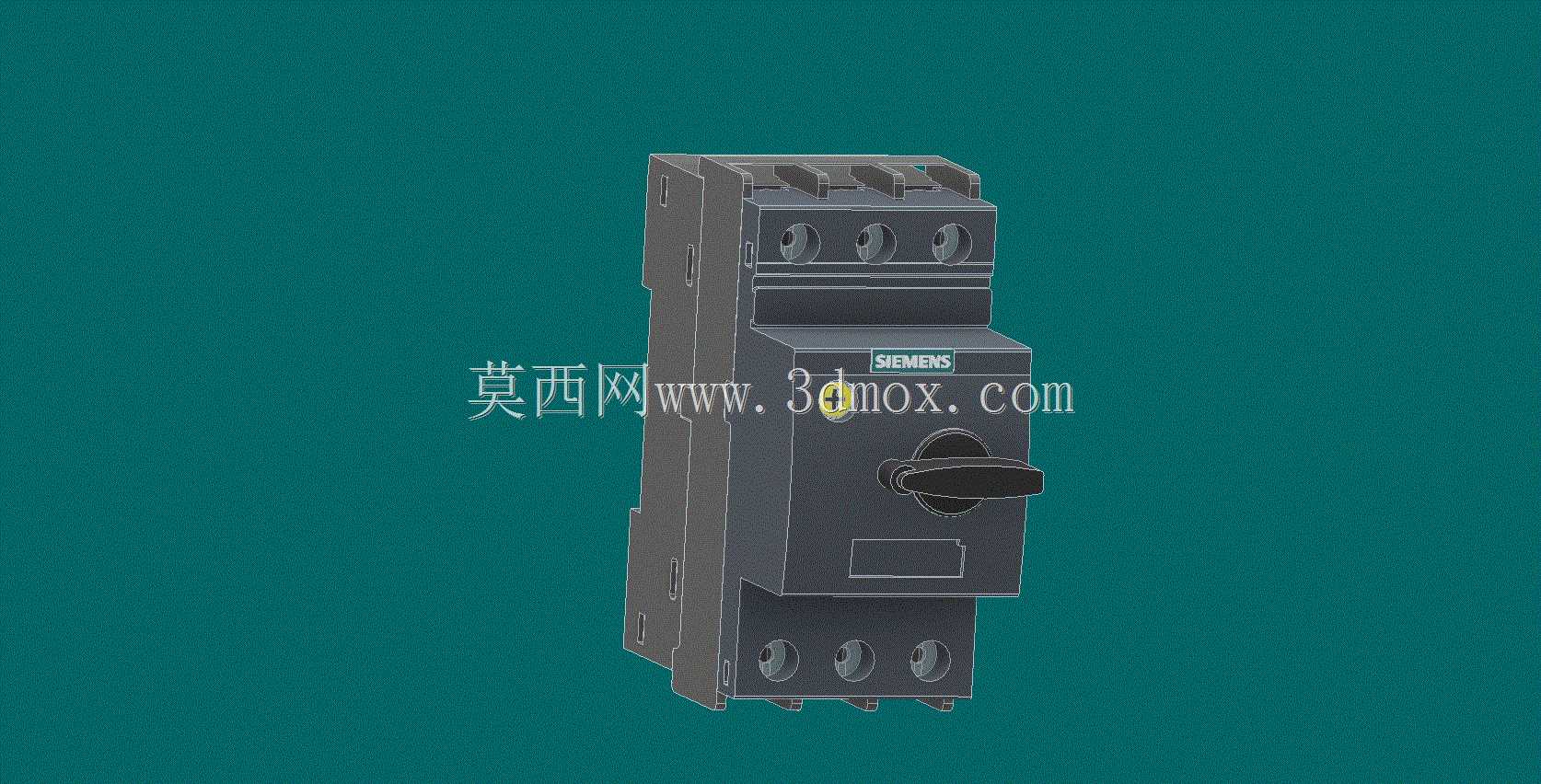

西门子塑壳式电路保护断路器三维结构

这款低压电路保护器件，主要应用于工业低压配电系统末端的电机回路、配电支线保护场景，在机床控制柜、自动化产线配电单元、小型设备进线端都能见到这类器件的身影，承担着电路过载、短路故障时快速分断的核心作用，避免故障电流烧毁后端用电设备，同时防止故障范围扩大影响整条配电回路。从结构设计来看，整体采用导轨式安装的塑壳结构，主体分为进线端子区、操作机构区、脱扣组件区、出线端子区四个部分，上下排布的三极接线端子分别对应三相电路的进线与出线，端子处预留了足够的导线压接空间，适配不同线径的铜芯导线接入，端子旁设置的标识区可清晰标注回路编号，方便现场运维人员识别线路。正面的旋转操作手柄具备明确的分合位置指示，手柄操作力矩经过适配设计，既保证分合闸时的操作手感清晰，又能在故障脱扣时自动跳转到脱扣指示位置，让运维人员快速识别故障回路。器件侧面预留了标准的附件安装卡槽，可根据实际使用需求加装辅助触点、分励脱扣器、欠压脱扣器等扩展附件，无需改动主体结构即可实现远程分闸、状态信号反馈等拓展功能，适配不同场景的配电控制需求。安装边界方面，器件背部集成了标准35mmDIN导轨卡扣，可直接卡装在成套柜内的标准安装导轨上，无需额外打孔固定，横向安装间距预留了足够的散热间隙，相邻器件之间不会因为工作发热导致温度叠加，满足低压成套设备的安装规范要求。建模过程中还原了器件表面的品牌标识、操作档位标识、端子标识等细节，外壳的分模线、散热槽结构都按照实物比例还原，可直接用于配电柜体的三维布局校验、操作干涉检查，也可用于电气原理演示、运维培训的可视化素材，帮助设计人员在成套柜设计阶段提前确认器件安装空间、走线空间是否充足，避免实际装配时出现器件干涉、接线空间不足的问题。
