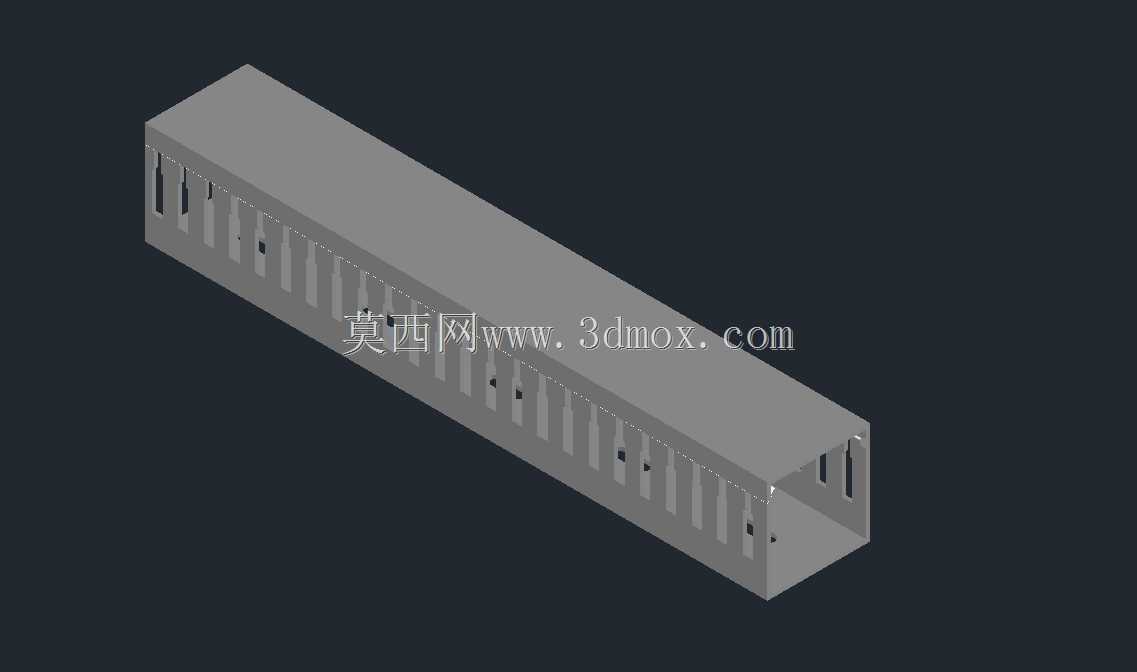

40x40mm开孔式布线电缆槽结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261232
  • 40x40mm开孔式布线电缆槽结构设计
  • 40x40mm开孔式布线电缆槽结构设计

在低压配电柜体、工业控制柜、设备内部布线的施工场景里,线缆的规整排布与防护一直是结构设计阶段需要重点考量的环节,这款截面尺寸为40x40mm的电缆槽,正是针对小空间高密度布线场景开发的走线承载构件。从实际使用场景来看,这类窄幅电缆槽多用于控制柜内PLC模块侧的信号线排布、小型设备内部动力线与控制线的分隔布设,或是墙面明装的小功率配电支路走线防护,相比大规格电缆槽,它的占用安装空间更小,适配柜内剩余安装间隙不足的布线需求,不会挤占柜内其他电气元件的安装位置。

产品的功能设计完全围绕布线施工的实际需求展开,槽体两侧均匀排布的条形出线开孔,能够让施工人员在任意布线位置将线缆引出槽体,无需额外在槽壁上打孔裁切,大幅减少现场施工的裁切工作量,同时开孔的边缘做了圆弧过渡处理,避免穿线时割破线缆绝缘层造成短路隐患。槽体采用U型一体式截面结构,顶部为敞口设计,配合配套的盖板可以将线缆完全封闭在槽体内部,既可以阻挡灰尘落入槽内积累,也能避免外部杂物剐蹭线缆,同时敞口设计也方便后期运维时增减线缆、梳理线路,无需完全拆卸槽体就能完成线路调整。

设计过程中首先确定的是40x40mm的截面边界,这个尺寸刚好可以容纳最多20根截面积1.5平方的控制线缆,或是8根4平方的动力线缆,满足小型控制回路的布线容量需求,槽体的壁厚控制在合理范围,既保证槽体自身的结构强度,在1米跨度的安装间距下不会出现中部下弯变形,也不会因为壁厚过大造成材料浪费、增加不必要的成本。槽体的安装孔位预设在槽体底部的两侧,安装时可以通过自攻螺丝或是卡扣直接固定在柜内安装梁、墙面或是设备内壁上,安装孔位的间距按照常规配电安装的模数设置,适配市面上通用的安装固定件,不需要额外定制安装配件。

从结构细节来看,槽体两端做了平口对接设计,多段电缆槽拼接时可以直接对齐衔接,不需要额外的转接接头,拼接后的槽体内壁平整无凸起,穿线时不会出现线缆卡滞的问题。两侧的开孔尺寸经过反复验证,既可以保证常规线径的线缆顺利穿出,也不会因为开孔过大导致槽体的结构强度下降,或是让小型杂物容易进入槽内。在实际选型使用时,这款电缆槽可以配合扎带对槽内线缆进行分段固定,避免线缆在槽内杂乱堆叠,影响后期散热与运维排查,同时槽体的材质具备良好的绝缘性能,即使槽内线缆出现绝缘层轻微破损,也不会出现电流传导到槽体引发触电风险的问题,完全满足低压配电场景的安全规范要求。
