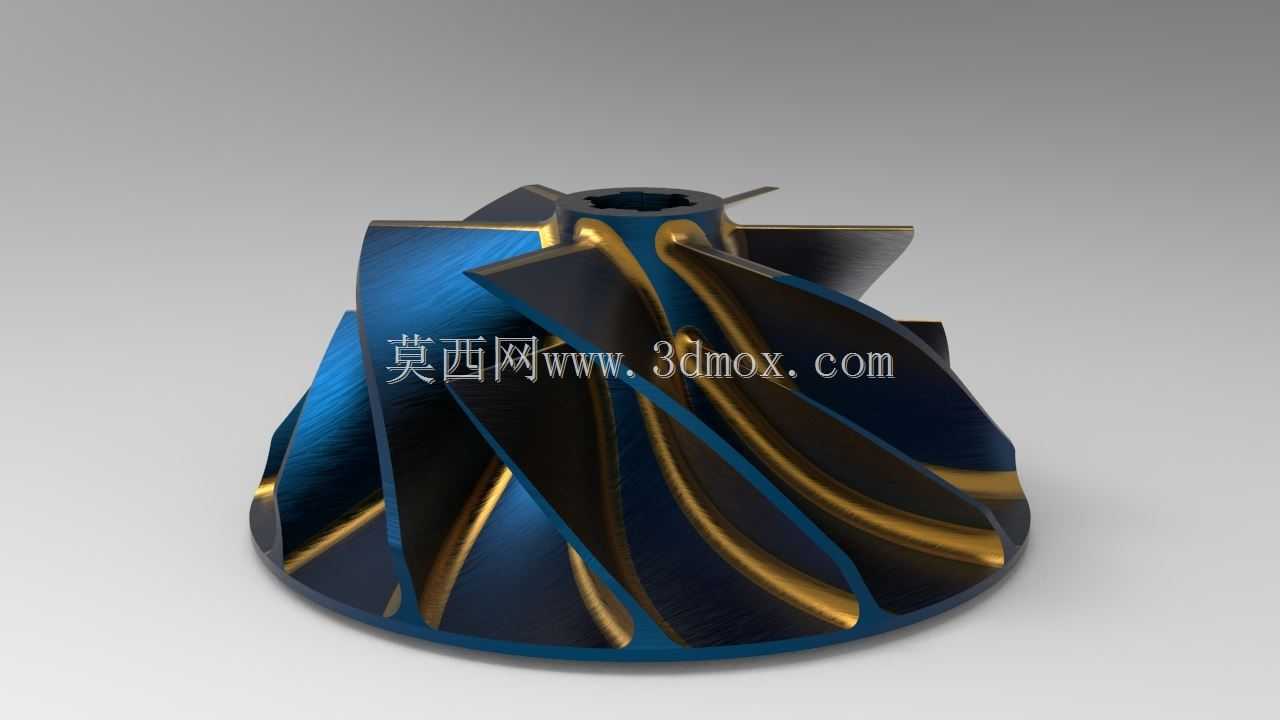

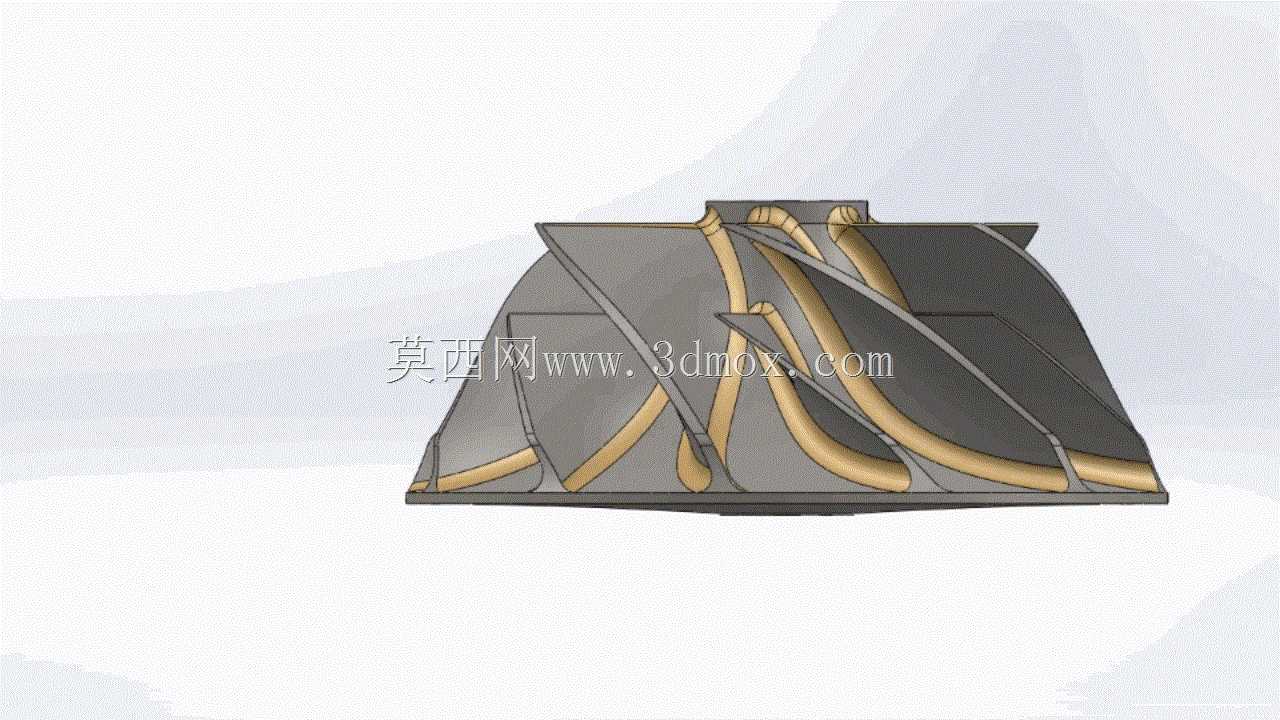

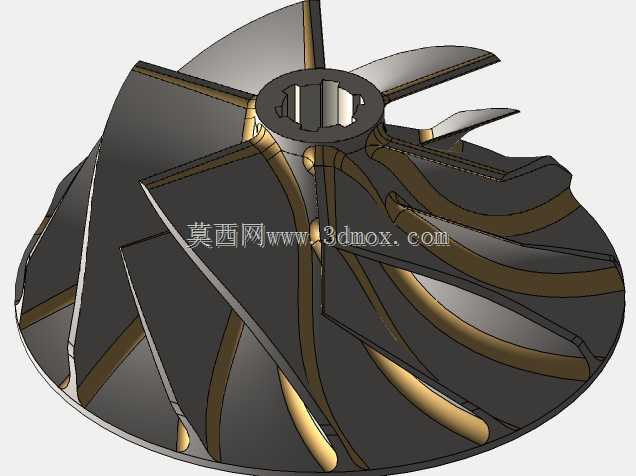

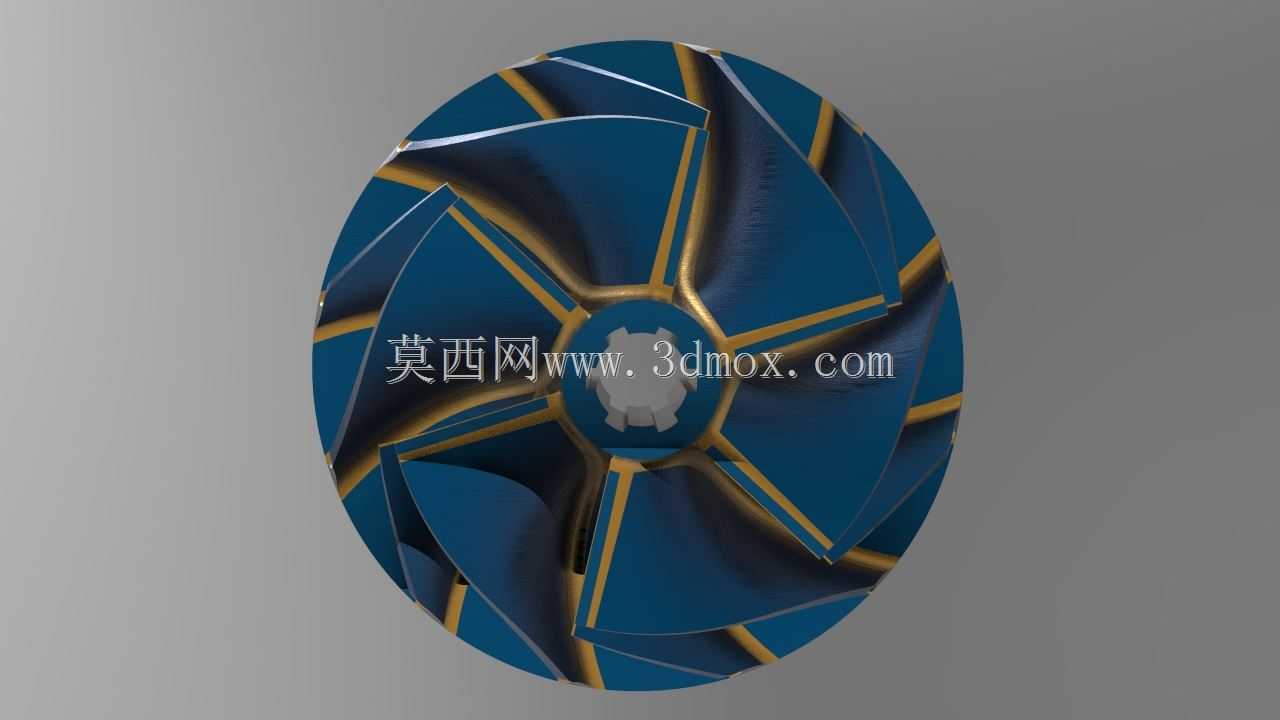

带流道结构的涡轮叶轮三维数模

这款涡轮叶轮的结构设计，核心围绕流体介质的能量转换需求展开，在涡轮增压器、小型燃气轮机、工业透平设备的动力端都能见到同结构部件的应用，其核心作用是将高温高压流体的动能、压力能转化为旋转轴的机械能，为后端负载输出扭矩。从结构细节来看，叶片采用大扭角空间曲面构型，相邻叶片间形成的收敛型流道，能让流体在流经叶轮流道的过程中逐步完成膨胀降压，气流沿叶片型面的附着性经过多轮曲率调整，可有效降低流道内的涡流损失，避免气流分离带来的效率折损。设计过程中，首先要匹配额定工况下的流体参数，确定叶轮的进口直径、出口宽度、叶片安装角的基准值，再通过叶型的反复迭代调整，让不同半径位置的叶片翼型适配对应位置的气流速度三角形，保证流体进入流道时的攻角处于合理区间，减少入口冲击损失。叶轮的轮毂部分采用锥面过渡构型，从进口端到出口端的直径渐变设计，既可以给流道提供足够的收敛比，也能保证轮毂自身的结构强度，在高转速运行工况下，轮毂的壁厚分布经过应力校核，能抵消离心力带来的结构变形，避免叶片根部出现应力集中。安装边界方面，叶轮中心设置有与传动轴配合的定位孔，孔位的公差带需匹配轴的配合精度，端面设置有轴向定位的贴合面，保证叶轮安装后与轴的同轴度符合要求，运行时不会出现偏心振动。叶片的前缘做了小圆角钝化处理，可降低流体中杂质颗粒对叶尖前缘的冲蚀磨损，延长部件的使用寿命，叶顶与壳体之间的间隙设计也经过考量，在保证不发生刮蹭的前提下尽可能缩小间隙，减少叶顶泄漏带来的效率损失。这类叶轮在实际应用中，常配套于动力设备的核心做功单元，其曲面加工精度直接影响整机的运行效率，建模过程中对叶片型面的曲率连续性做了严格控制，保证后续数控加工或铸造环节能获得顺滑的流道表面，降低流体流经壁面时的摩擦阻力。
