带机械驱动叶片的工业送风设备结构

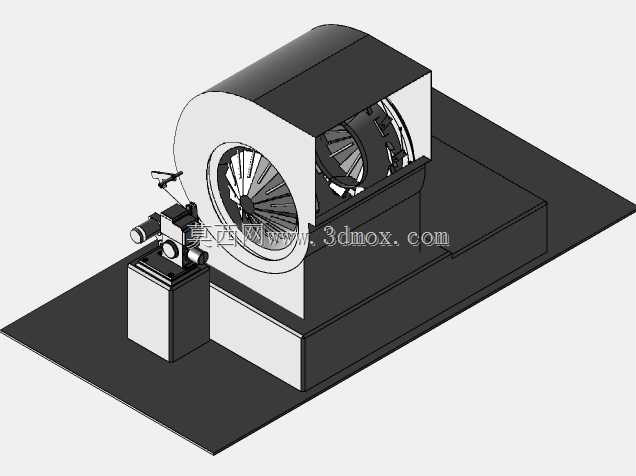

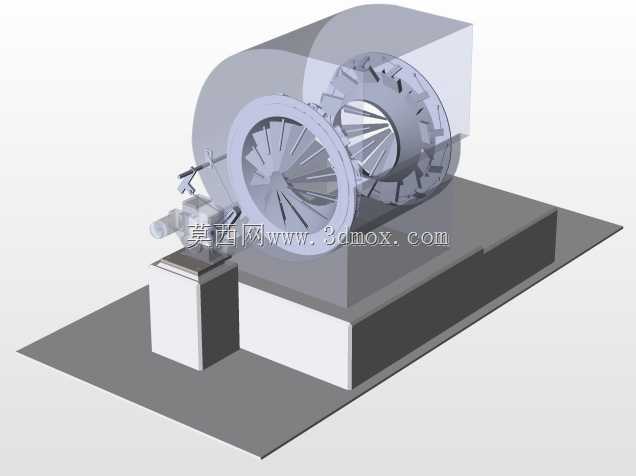

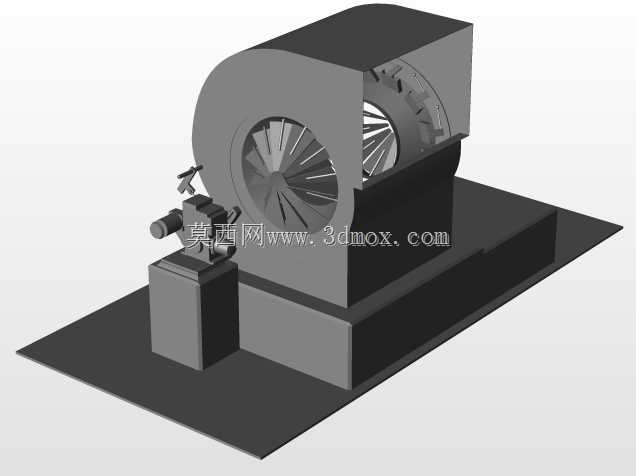

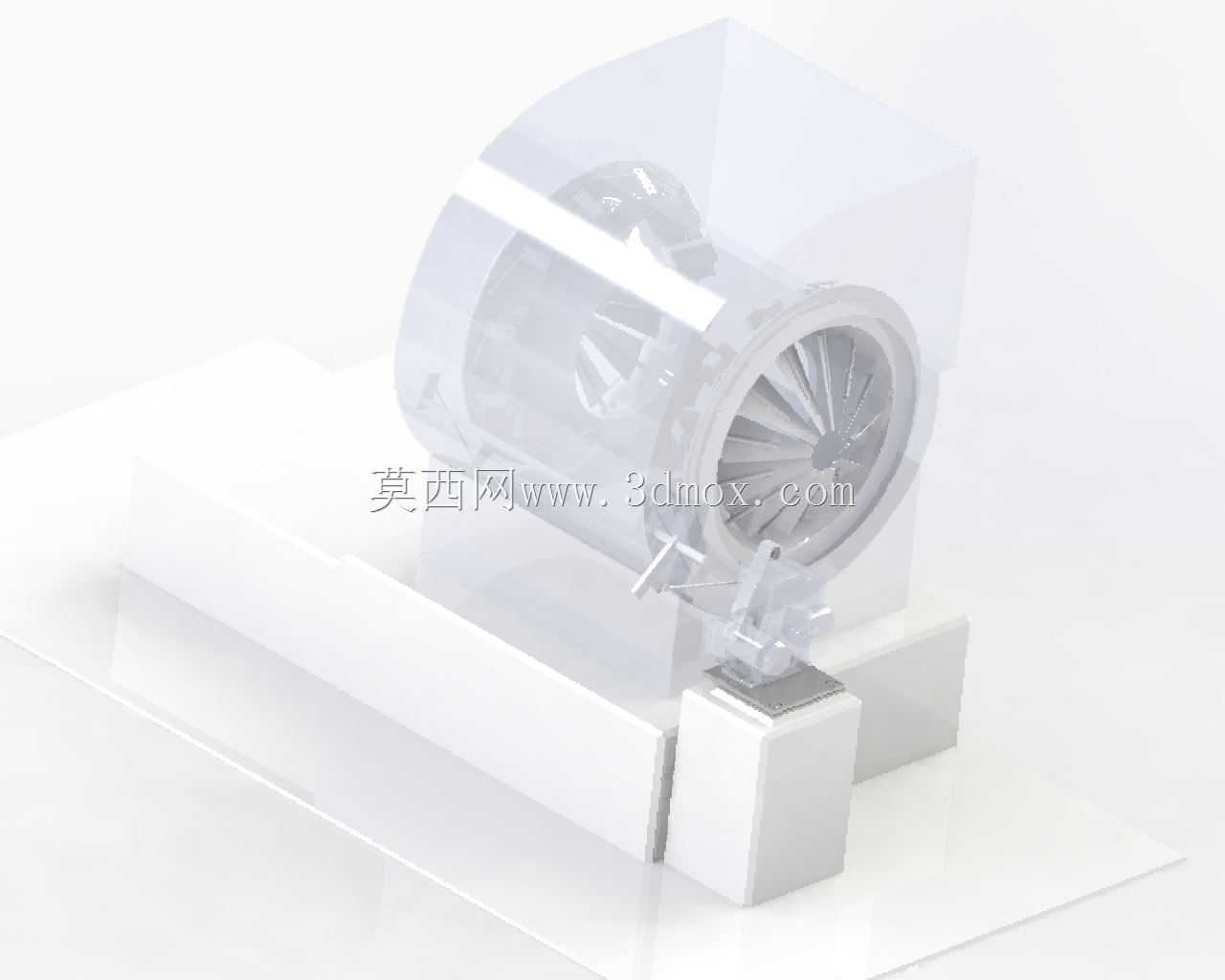

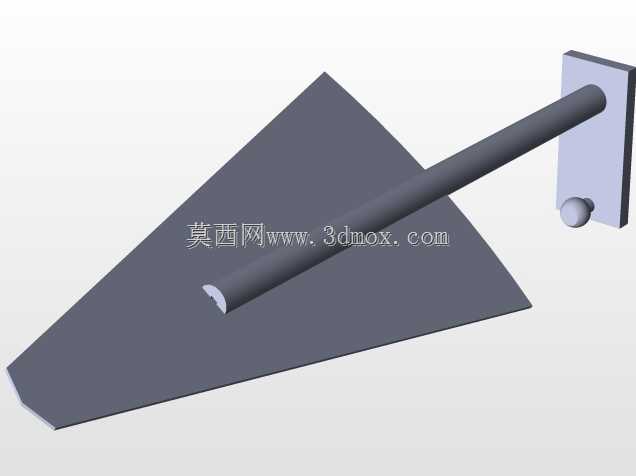

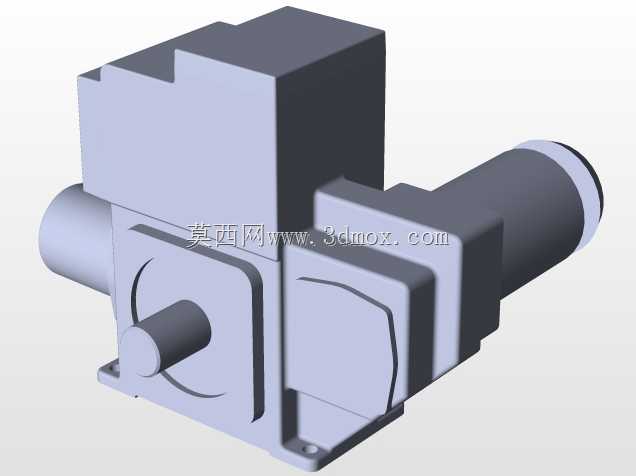

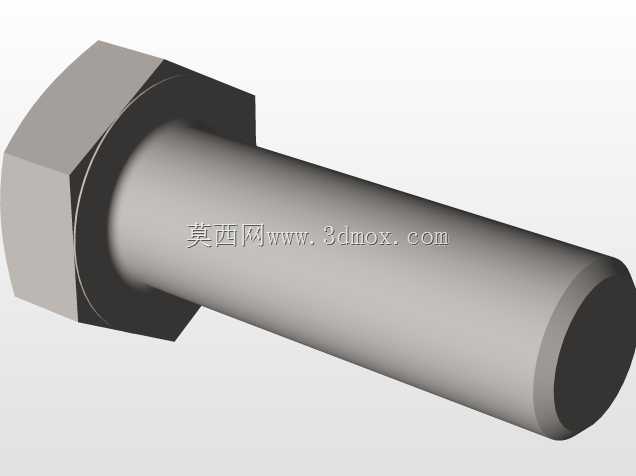

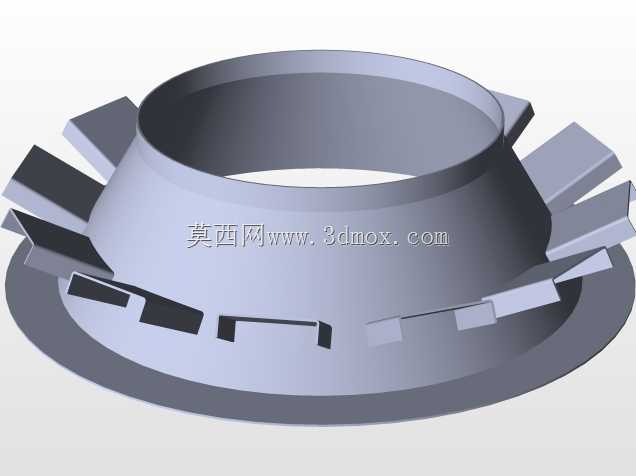

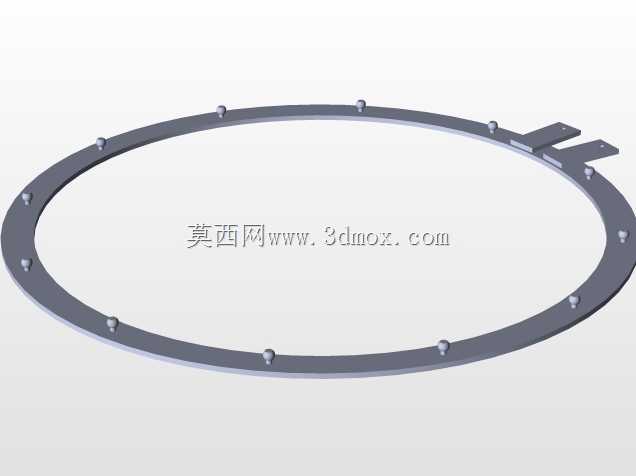

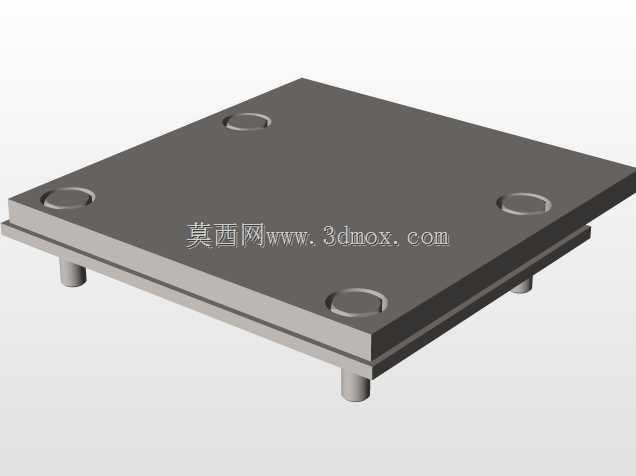

在工业厂房通风、工艺段气流输送、设备散热配套等场景中，这类带机械驱动叶片的送风设备是核心的气流组织部件，区别于普通民用风机，其结构设计完全围绕工业场景的连续运行可靠性、风压稳定性做适配。从结构组成来看，该设备核心分为叶轮驱动段、导流风筒、安装机座三个核心部分，叶轮采用多叶片径向布置结构，机械驱动的传动结构直接集成在风筒内部的支撑托架上，省去了额外的联轴器外置安装空间，能在有限的安装边界内实现更高的传动效率。导流风筒采用渐扩式流道设计，入口段做了圆弧导边处理，能有效降低入口气流的紊流损失，减少运行过程中的气动噪音，风筒外壳的加强筋沿轴向均匀布置，既可以提升薄壁壳体的结构刚性，避免高速气流引发的壳体共振，也能作为安装时的定位基准面，方便与上下游通风管道做法兰对接。安装机座采用分体式承重结构，下部的方形支撑座直接与基础地面或设备机架固定，上部的托架通过可调连接结构与风筒筒体相连，安装时可以根据现场的送风角度需求，在一定范围内调整风筒的俯仰角度，适配不同的送风方向要求。设计过程中，需要重点考量叶轮的动平衡余量控制，叶片与风筒内壁的间隙控制在合理区间，既不能间隙过大造成气流回流损失，也不能间隙过小导致运行过程中叶片剐蹭筒壁，传动部分的密封结构要兼顾散热与防尘需求，适配工业车间多粉尘的运行环境。从安装边界来看，该设备的轴向尺寸、径向最大轮廓都做了紧凑化处理，机座的安装孔位采用标准化间距设计，不需要额外做定制化安装支架，就能直接适配多数工业通风系统的预留安装位，设备的重心落在机座支撑面的中心区域，运行时的振动传递率更低，不需要额外做厚重的减震基础就能满足运行稳定性要求。在实际应用中，这类送风设备既可以单独作为工位送风装置，为高温作业岗位提供定向冷却气流，也可以多台串联或并联组成通风系统，为生产车间提供整体的换气通风，还能作为烘干设备、除尘设备的配套气流动力部件，为工艺过程提供稳定的风压与风量输出。
