台式机钣金电源箱壳体结构设计

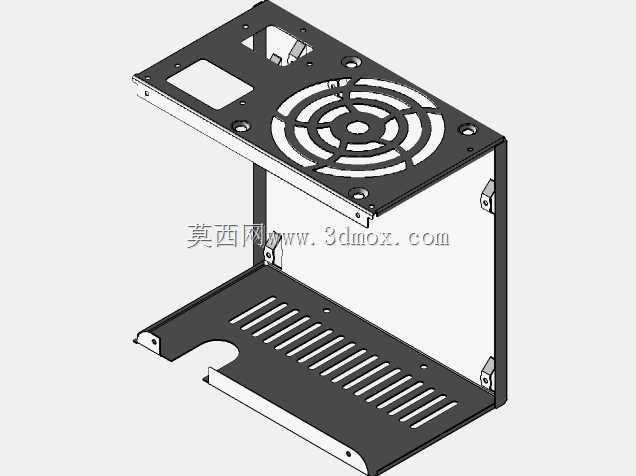

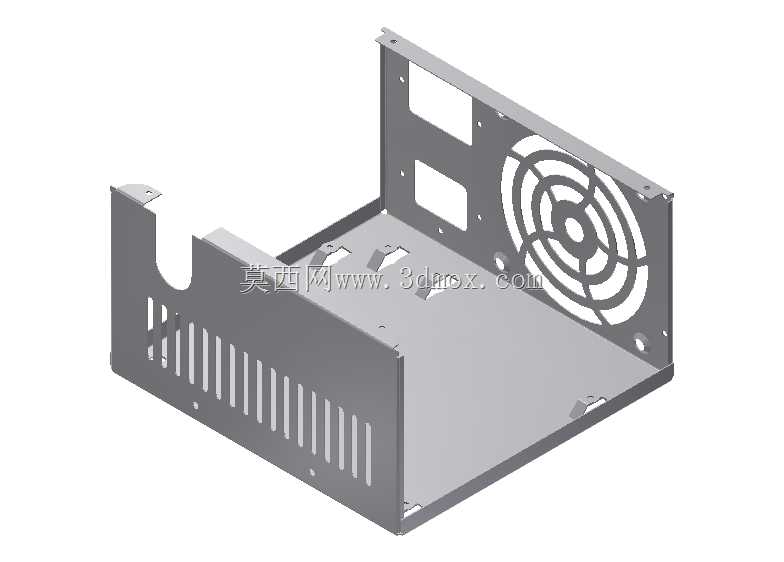

日常接触的台式计算机供电单元外框，多采用这类弯折成型的钣金壳体作为承载与防护主体，这类结构在PC硬件配套、小型工控机内置供电模块场景中应用极为普遍，核心作用是包裹内部PCB板、变压器、滤波电容等供电元器件，隔绝外界灰尘、异物触碰，同时为内部元件提供可靠的安装定位基准，也能在一定程度上屏蔽电磁干扰，避免供电模块的电磁杂波影响主板、存储等其他电脑部件正常工作。从结构设计逻辑来看，该壳体采用单块镀锌钢板经裁切、冲孔、弯折工艺一体成型，减少了额外拼接焊缝与连接件，既控制了整体重量，也能保证壳体的结构刚度，避免安装、运输过程中出现形变挤压内部元件。壳体侧面预留的圆形格栅开孔，是为轴流散热风扇预留的安装位，开孔的筋条宽度与间距经过匹配设计，既保证足够的通风通流面积，让风扇带动的气流能顺利带走电源内部功率元件工作产生的热量，也能防止较大尺寸的异物从开孔处进入壳体内部触碰带电部件，开孔周边的冲压定位点，刚好匹配常规8cm/9cm规格机箱风扇的安装孔距，不需要额外加装转接支架就能直接固定风扇。壳体另一侧的长条形通风格栅，是辅助进风通道，和风扇位形成贯通的散热风道，让气流可以顺着壳体长度方向贯穿整个电源内部，避免局部热量淤积。壳体侧壁预留的多个方形开孔，是为电源输出线材、输入插座、硬件开关预留的穿装位置，开孔边缘做了折边处理，避免锋利的板材切口割伤线材绝缘层，也能提升开孔位置的结构强度，避免插拔线材时造成开孔处板材变形。壳体内部的冲压凸点与弯折卡扣，是为内部PCB板、元器件安装预留的固定位，不需要额外焊接螺母柱，直接通过卡扣卡合或者螺丝就能将内部元件牢牢固定在壳体内壁，减少装配工序的复杂度。从安装边界来看，该壳体的外形尺寸完全匹配标准ATX电源的安装规范，长宽高尺寸适配常规台式机箱的电源安装仓位，壳体边缘的折边与固定孔位，能直接对准机箱仓位的安装螺柱，不需要额外改造就能完成固定，壳体前端的缺口位置，刚好对应电源输入接口的外露位置，保证装机时电源线可以顺利插接。这类钣金壳体的弯折圆角、板材厚度都经过匹配验证，既不会因为板材过薄造成壳体共振产生噪音，也不会因为板材过厚增加不必要的成本与重量，表面的处理工艺可以适配不同的机箱配色需求，同时提升板材的防锈抗氧化能力，延长整体使用寿命。
