18650锂电池PCB板用贝特利固定支架

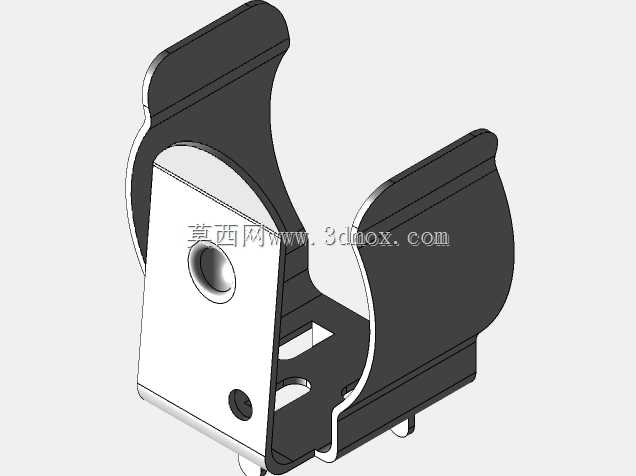

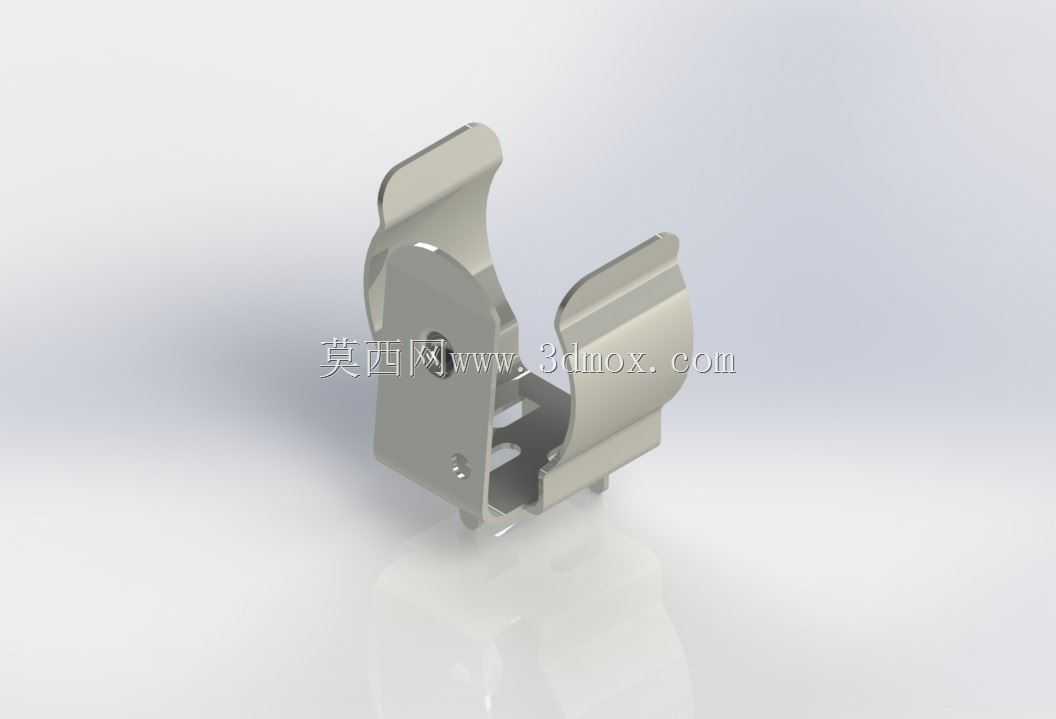

在消费类电子、小型储能模组、便携检测设备的PCB板载电池固定场景中，这类贝特利支架是替代传统胶粘、扎带固定的核心五金连接件，主要解决18650圆柱锂电池在印刷电路板上的定位、导电接触与抗振松脱问题。不同于常规注塑电池座，该支架采用一体冲压成型的金属弹片结构，直接焊接在PCB焊盘上，既承担电池的机械固定功能，又作为电池正负极的导电接触件，省去额外的导线焊接工序，适配波峰焊、回流焊的批量生产工艺，大幅提升SMT产线的组装效率。从结构设计逻辑来看，支架两侧的弧形抱臂是核心功能区，弧度完全匹配18650圆柱电池的外径公差，抱臂边缘做了内卷边处理，避免装入电池时刮破电芯外皮造成短路风险；抱臂的开口角度经过反复调校，既保证电池装入时的插拔力处于合理区间，不会出现过紧难以拆装、过松接触不良的问题，又能在设备受到10-2000Hz随机振动时，始终保持与电芯外壳的可靠接触，不会出现瞬断问题。支架底部的定位插脚与PCB板上的安装孔位精准对应，插脚长度刚好穿透标准1.6mm厚度的PCB板，焊接后焊盘的爬锡面积能够满足3A持续电流的载流要求，不会出现大电流放电时接插件过热的问题。支架中部的镂空槽一方面是冲压工艺的排料需求，减少材料浪费，另一方面可以为电池底部的排气阀预留安全间隙，避免电芯异常鼓胀时支架直接挤压排气阀造成安全隐患；侧面的安装孔用于额外的螺丝加固，在高振动的车载、工业便携设备场景中，可以追加M2螺丝将支架与PCB板做二次固定，进一步提升连接可靠性。安装边界方面，支架在PCB板上的占用投影尺寸完全匹配单节18650电池的安装间距，相邻支架的中心距保持19mm的标准距离，既可以单只使用，也可以多只并排组成多串多并的电池组，不会出现结构干涉；支架的整体高度控制在12mm以内，焊接后不会超出18650电池的径向轮廓，便于设备外壳的紧凑设计，不会额外占用产品内部的堆叠空间。不同于塑胶电池座需要开模的高成本，这类冲压五金支架的模具成本低，交付周期短，适合中小批量的产品快速迭代，同时金属材质的耐温范围远高于工程塑料，能够适应-40℃到125℃的工作环境，在户外工业设备、车载电子的宽温域场景中不会出现材质脆化、变形松脱的问题。
