多槽位圆柱电池带线欧规充电器结构设计

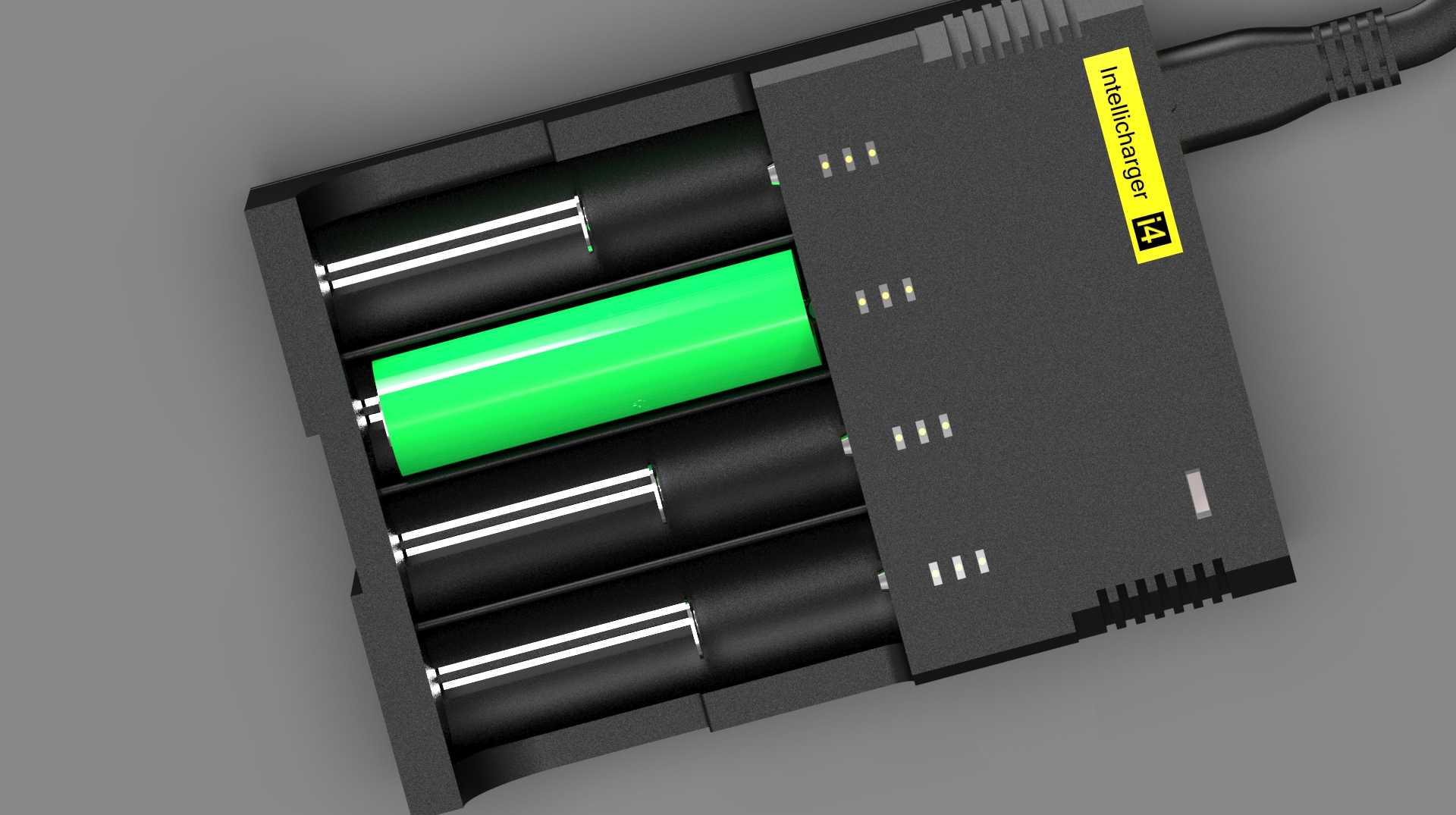

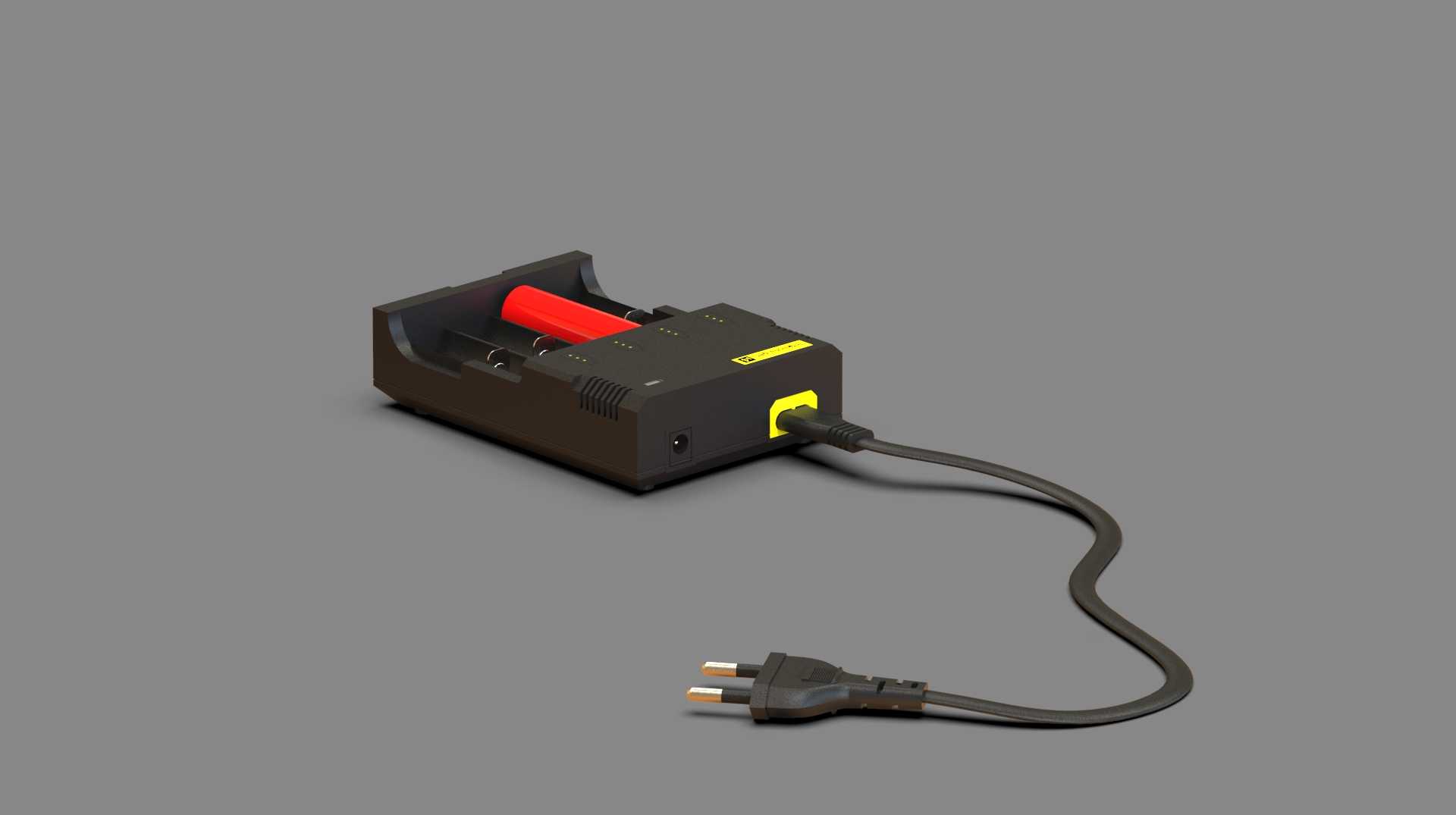

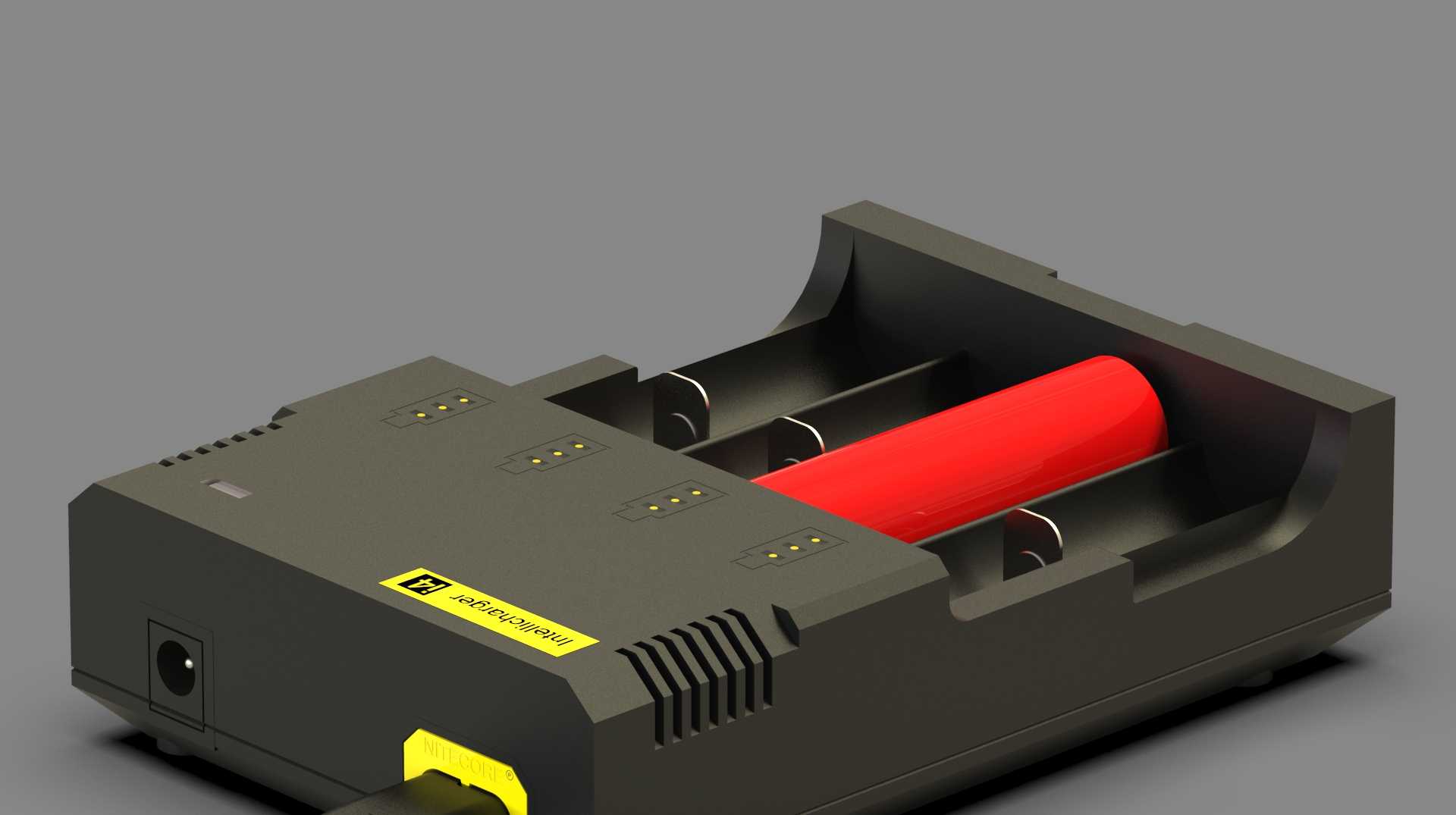

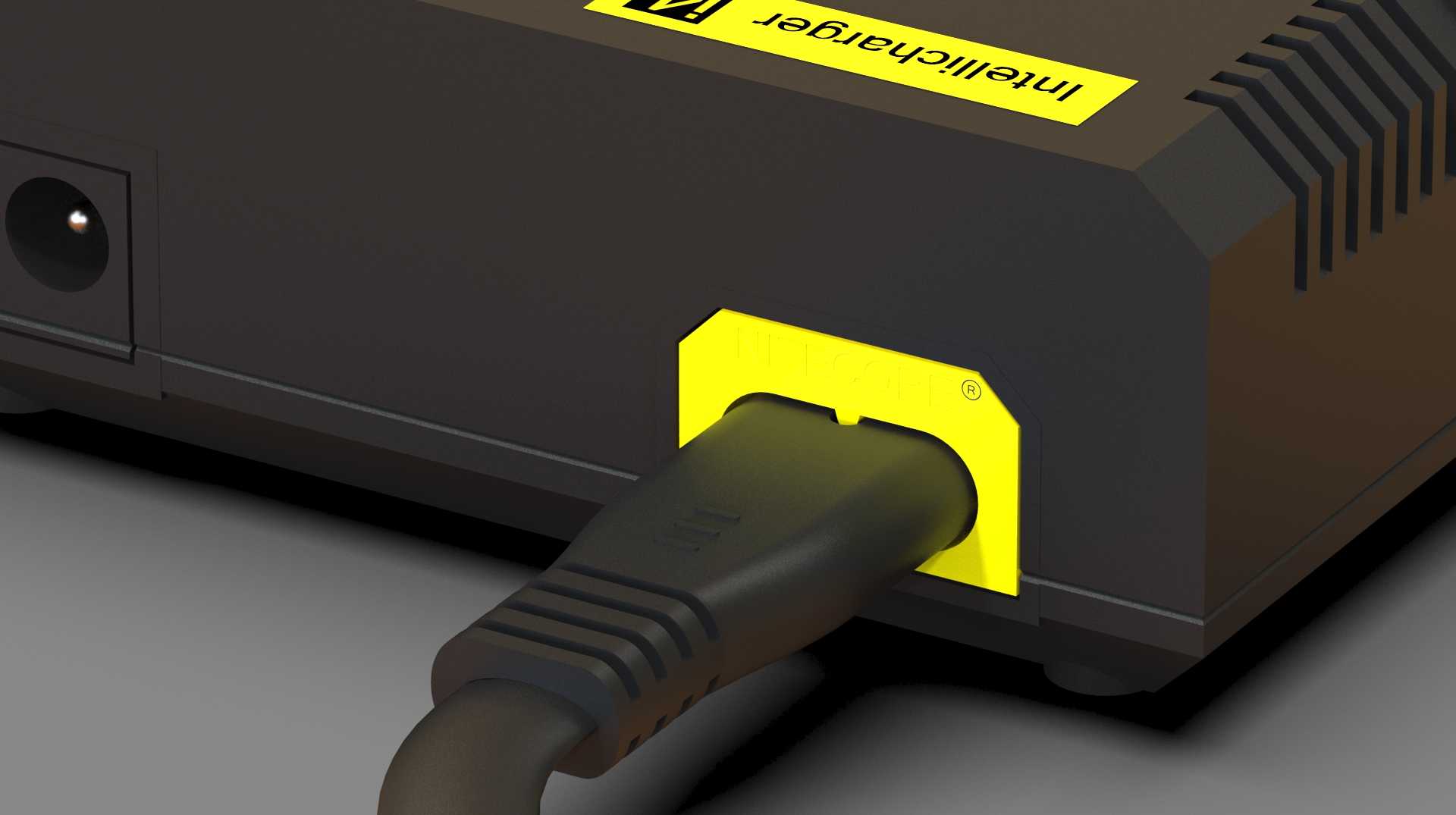

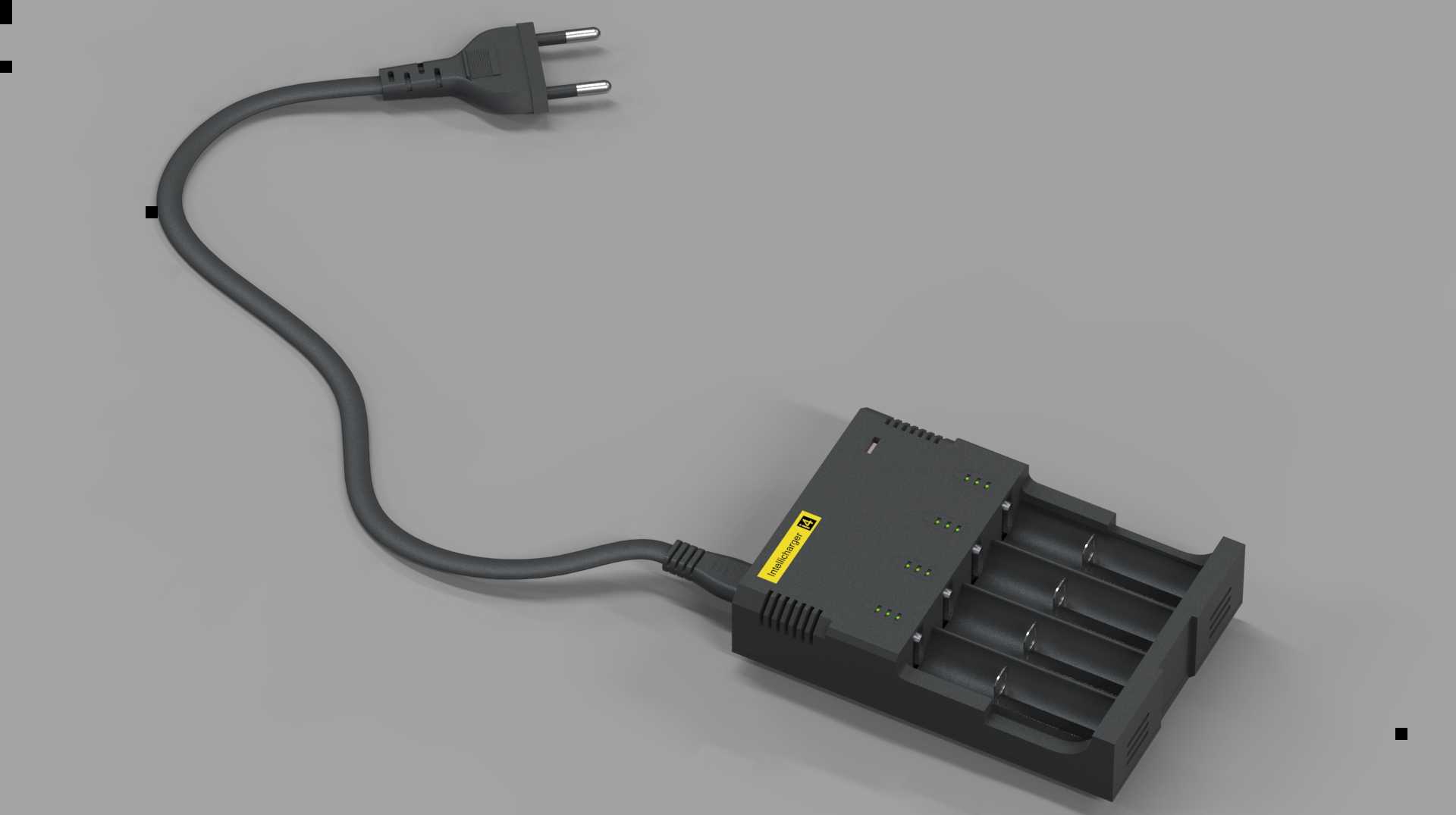

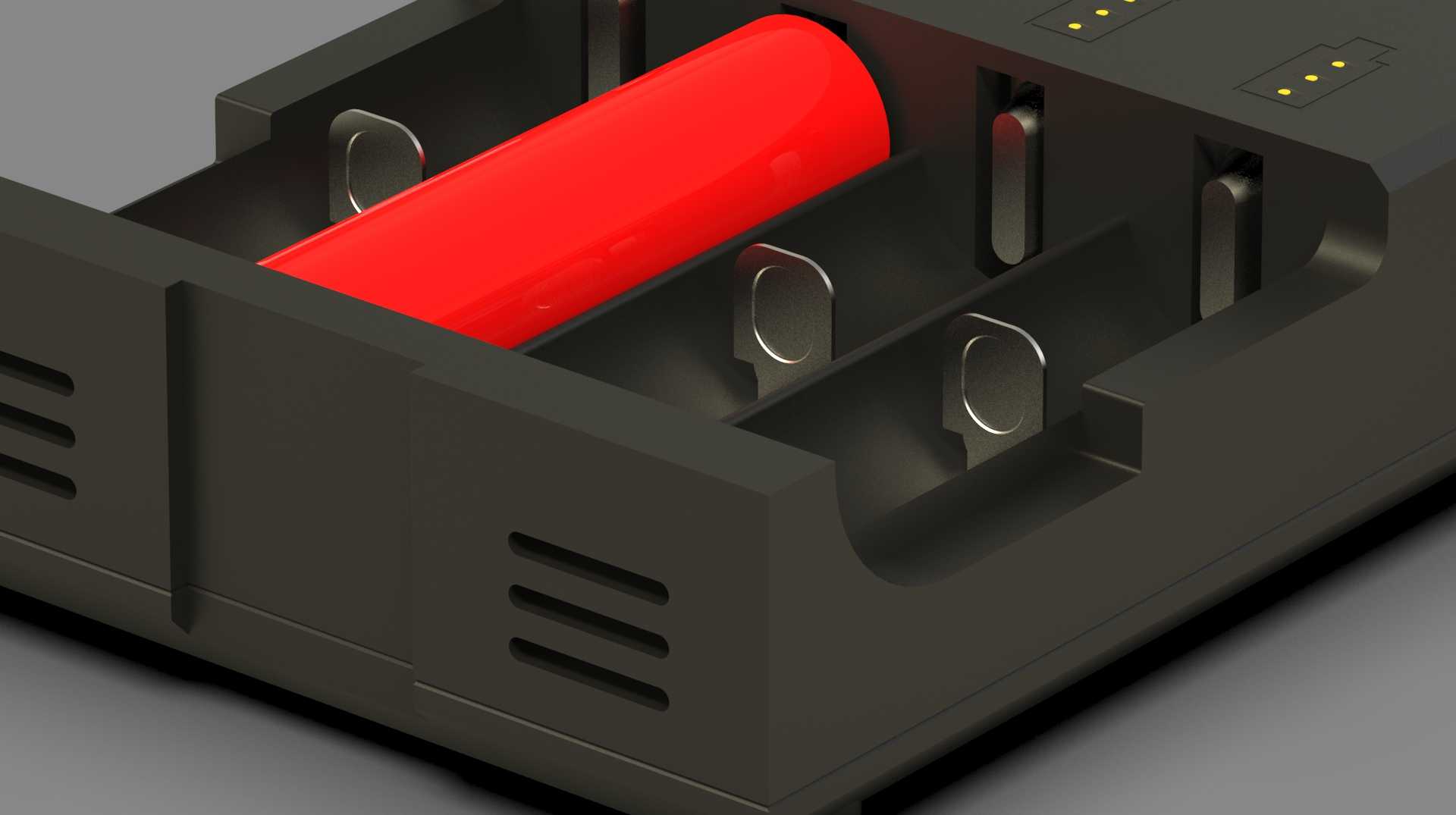

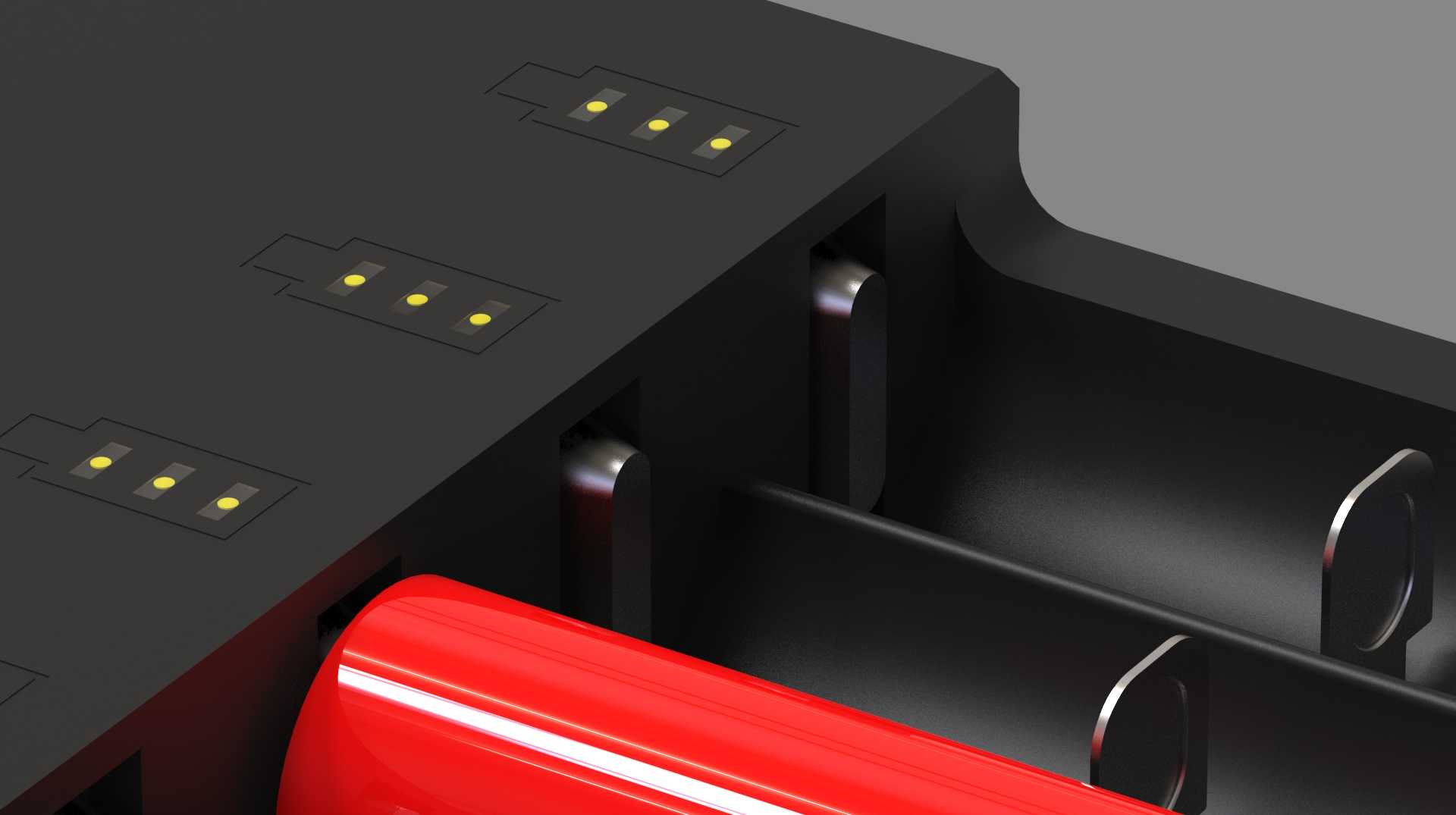

这款多槽位圆柱电池充电器的结构设计，首先围绕民用小容量圆柱电池的批量补能场景展开，适配手持检测设备、家用数码小电器、户外便携照明器具等使用AA/AAA规格圆柱电池的终端设备，解决多节电池同时充电的效率问题，避免单槽充电器逐节补能的等待耗时。整体采用一体化注塑壳体结构，壳体表面做细磨砂纹理处理，既提升手持插拔时的摩擦力，也能减少日常使用中表面划痕的产生，壳体边角全部做R2-R3的圆角过渡，避免尖锐边角在携带过程中刮蹭其他物品。插头部分采用欧规两插一体式结构，插脚为铜镀镍材质，插脚根部做加强筋定位，与壳体衔接处做防弯折应力释放结构，避免电源线反复弯折后内部线芯断裂。电源线采用常规PVC外被线材，线径选取适配2A以内充电电流的规格，线材与充电器主体衔接处同样做锥形防弯折护套，分散线材弯折时的应力集中点。充电槽位采用并排四槽布局，槽位内部设置弹性金属接触片，接触片采用镀金工艺降低接触电阻，槽位侧边做导向倒角，方便电池快速对准插入，同时槽位底部设置防反接结构，仅当电池正负极方向放置正确时才能完全卡入槽位，避免反接造成的电池损伤或电路故障。壳体侧面开设多组条形散热格栅，格栅开孔方向顺着内部电路板的散热风道走向，充电过程中电路产生的热量可以通过格栅自然对流散出，避免壳体内温度过高影响充电电路稳定性与电池使用寿命。整体外形尺寸控制在手掌可握持的范围内，安装边界上，插头插入墙面插座后，充电器主体向下延伸的长度不会遮挡相邻插座的插孔位置，多设备同时插装时不会产生空间干涉。内部结构采用电路板与壳体螺柱固定的方式，电池接触片直接焊接在电路板上，减少额外导线连接带来的接触不良风险，上下壳体采用卡扣加螺丝的组合固定方式，既方便生产组装，也能保证壳体结合处的缝隙均匀，日常使用中不会出现壳体松脱的情况。
