铝壳音频功率放大器外壳结构设计

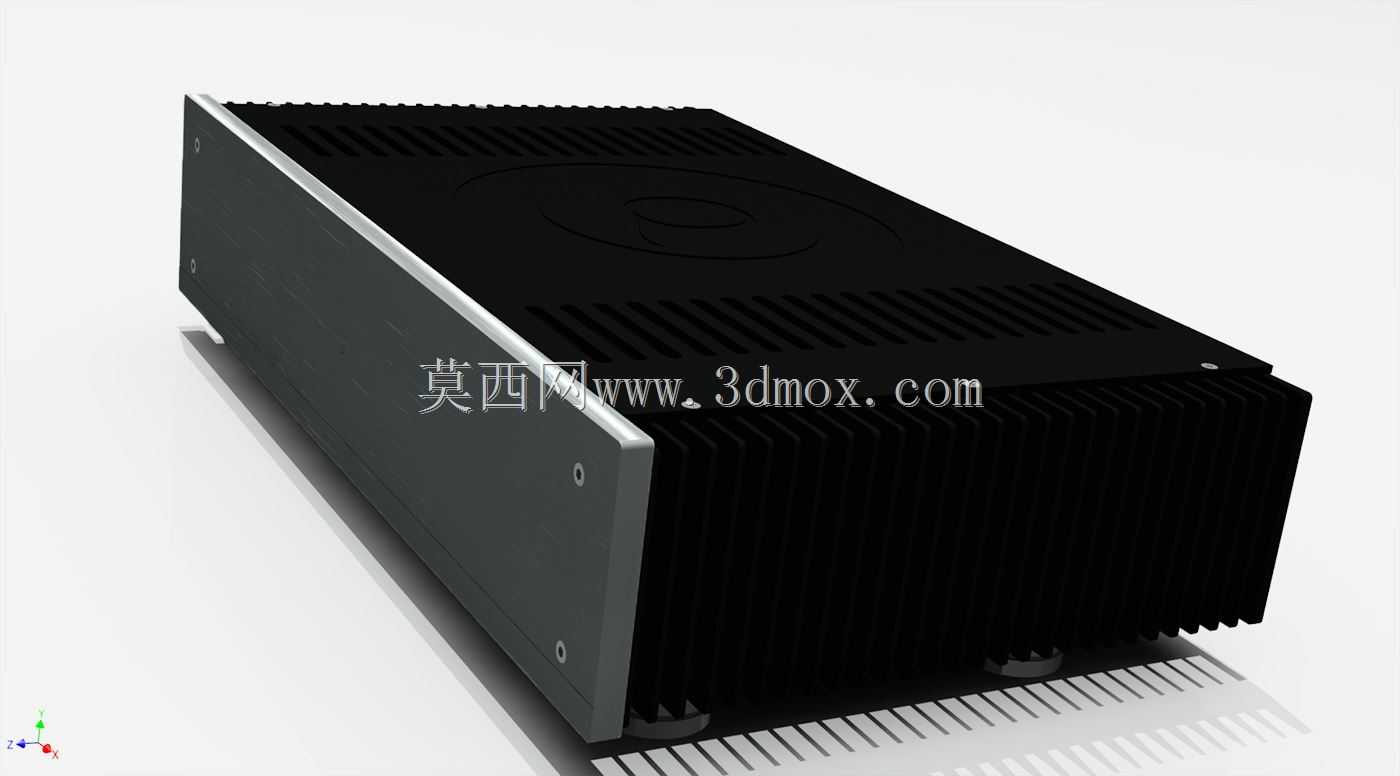

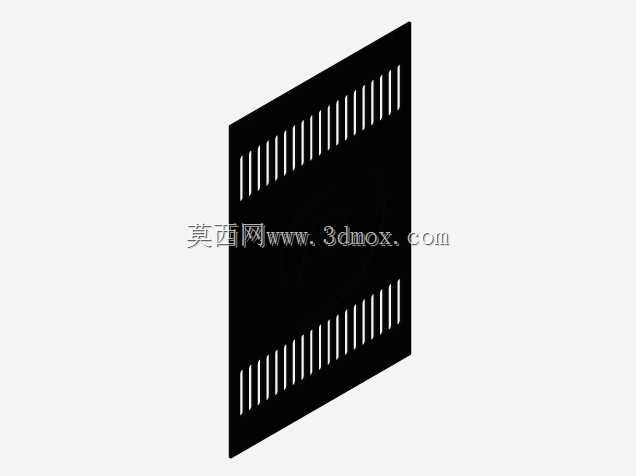

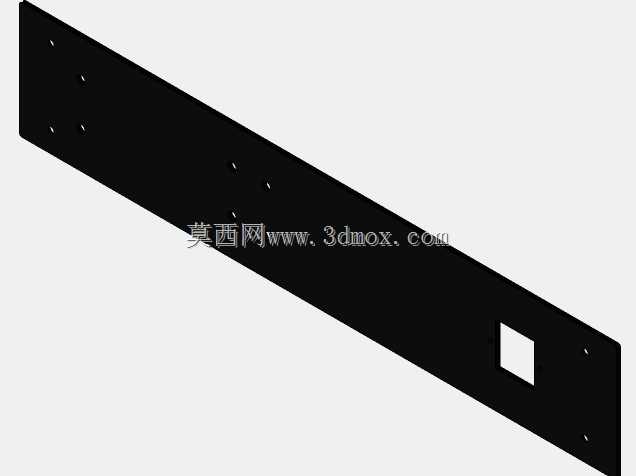

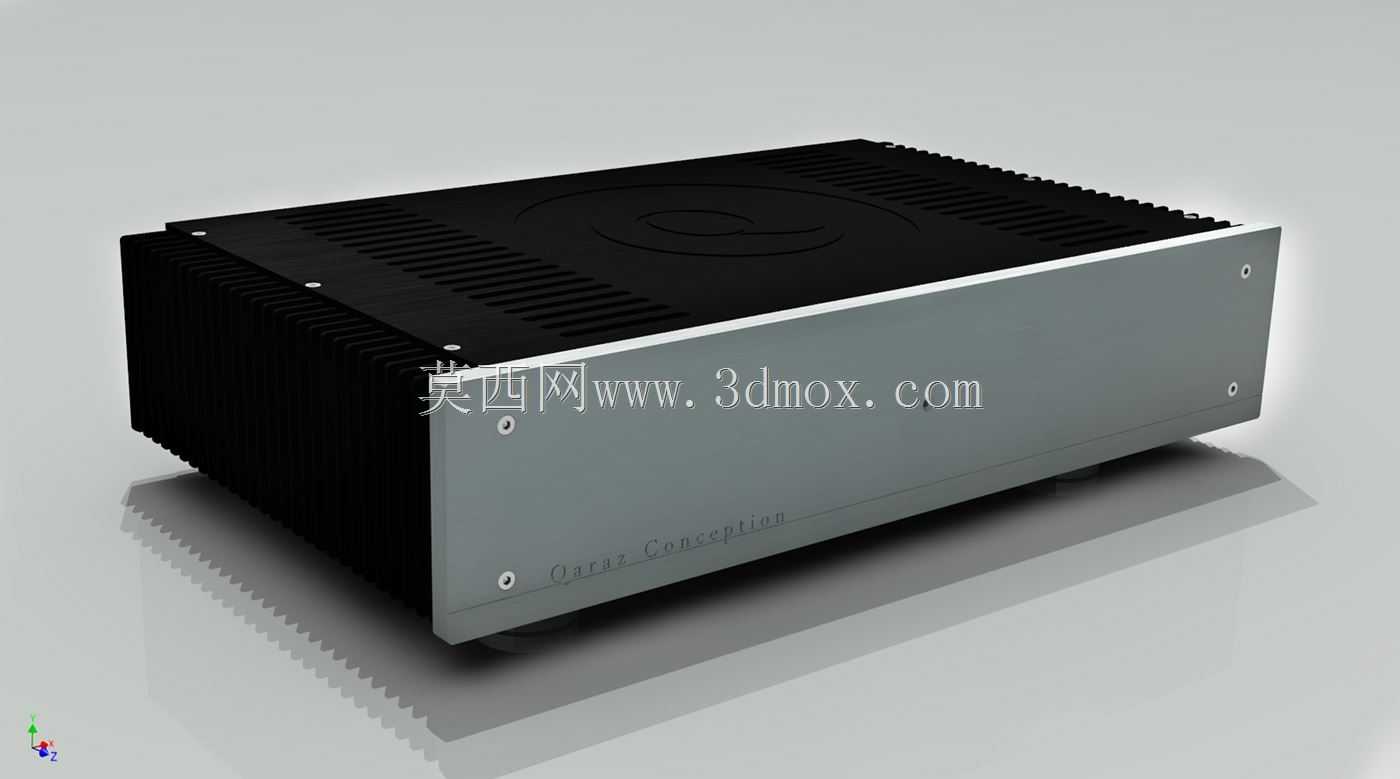

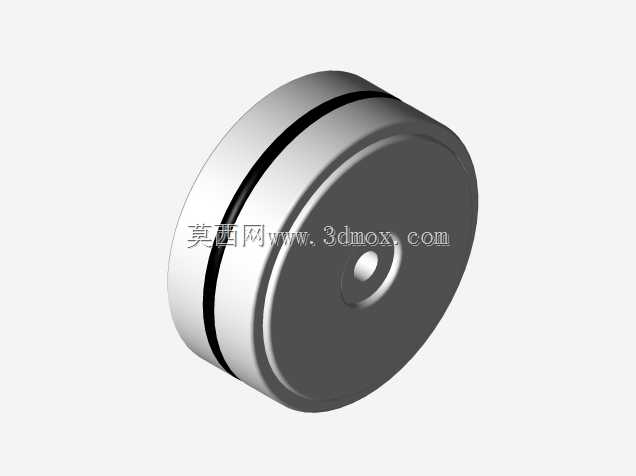

这款铝制外壳主要面向桌面级高保真音频功率放大设备使用，在民用HiFi音响、小型专业监听功放、车载改装音频系统等场景中都能适配，核心作用是为内部功率放大电路、电源模块、信号处理板提供可靠的安装载体，同时兼顾电磁屏蔽、散热与外观质感需求。从结构设计逻辑来看，外壳采用分体式拼接结构，主体侧围为整块铝合金铣削成型，表面做拉丝氧化处理，既提升金属质感，也能在长期使用中避免指纹残留与表面氧化锈蚀；顶部盖板采用黑色阳极氧化处理，表面排布多道平行散热通槽，对应内部功率管、整流桥等发热器件的安装位置，工作时产生的热量可以通过槽道形成自然对流，无需额外加装散热风扇即可满足中小功率功放的持续散热需求，避免风扇运转带来的底噪干扰音频输出品质。外壳的安装边界设计充分考虑了PCB板的通用安装规范，内部预留了标准的PCB固定螺柱位，可适配主流尺寸的功放电路板，侧围面板预留了信号输入接口、电源接口、扬声器输出接口的开孔位置，安装时无需二次打孔加工，直接将对应接口从内侧固定即可。前面板做了平整化处理，可预留音量旋钮、输入切换开关、状态指示灯的安装位，边角做了小半径倒角处理，避免安装使用过程中划伤操作人员。底部预留了橡胶减震脚垫的安装点位，安装脚垫后可将整机抬升3-5mm，既可以避免底部与桌面直接接触刮擦漆面，也能辅助底部空气流通提升散热效率，同时可以缓冲工作时变压器产生的微小振动，避免振动传递到桌面产生共振杂音。外壳的拼接缝隙控制在0.1mm以内，各部件通过沉头螺丝从内侧固定，外部无裸露螺丝头，整体外观简洁规整，同时金属壳体的连续结构可以形成完整的法拉第笼，有效屏蔽外界电磁干扰对内部弱音频信号的影响，降低功放输出的底噪水平，提升音频回放的纯净度。在结构强度方面，铝壳壁厚设计为2.5mm，既保证了整体结构刚性，在受到常规外力碰撞时不会产生形变挤压内部电路板，也控制了整体壳体重量，适配桌面摆放与移动搬运的使用需求。
