黄铜材质直通式流体压力调节阀结构设计

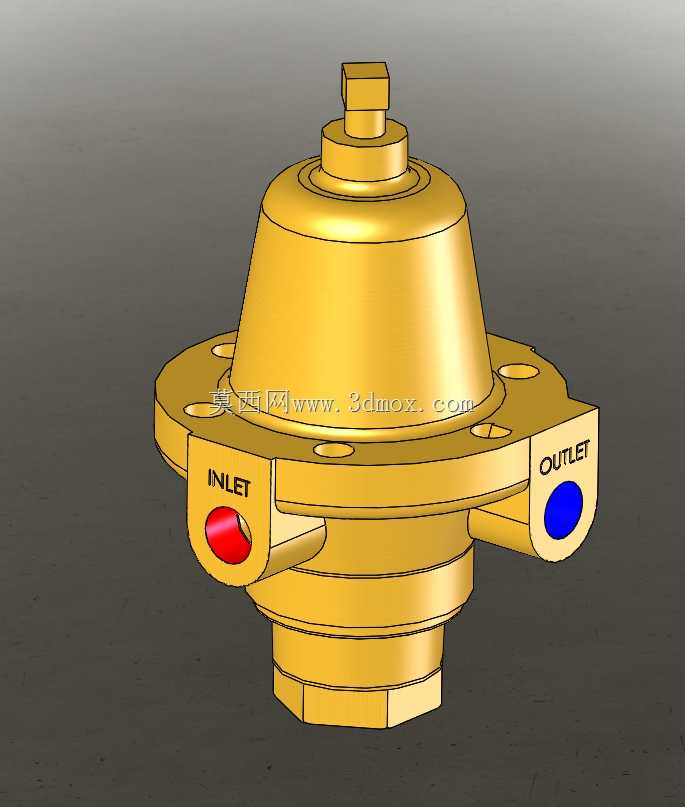

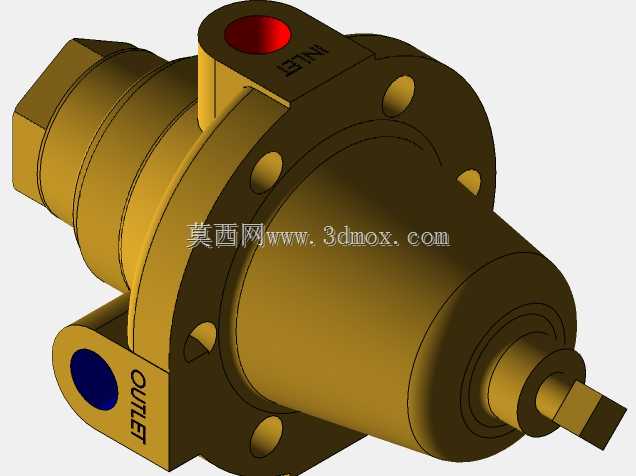

这款调节阀主要面向小通径流体管路的压力稳定工况设计，常见应用在小型气动控制回路、低压燃油输送支路、实验室气路分配系统、小型制冷设备冷媒调节段这类对压力波动敏感的场景，核心作用是将入口侧的波动流体压力稳定在设定的出口压力区间，避免下游仪表、执行元件因压力超压出现损坏或者工况失准。阀体整体采用黄铜锻压成型的结构设计，材质本身具备不错的耐腐蚀性与切削加工性能，同时黄铜的自润滑特性也能降低内部运动阀芯的磨损速率，延长部件的免维护周期。从结构布局来看，进出油口采用水平对置的设计，接口端面分别标注INLET与OUTLET标识，现场安装时可以快速识别流向，避免反向安装导致调压功能失效；法兰安装盘上均匀分布四个螺栓过孔，安装时可以根据管路走向选择0度、90度、180度、270度四个固定方位，适配不同的管路排布空间，安装盘下方预留的六角结构可以在拆装时配合扳手夹持，避免阀体跟转损坏密封面。顶部的调节端采用方头结构，不需要专用工具，使用普通活动扳手就可以旋转调节内部弹簧预紧力，以此改变出口压力的设定值，调节端的阶梯式密封结构可以在多次调节后依旧保持良好的密封性能，避免流体从调节杆位置泄漏。设计过程中特意将内部流道做了圆弧过渡处理，减少流体在阀腔内的紊流与压损，同时阀芯采用锥面密封结构，相比平面密封具备更好的压力跟随特性，在入口压力出现±15%波动时，出口压力的偏差可以控制在5%以内，满足多数低压流体控制场景的精度要求。整体外形的最大径向尺寸集中在法兰安装盘位置，安装时需要预留的操作空间不超过阀体最大外径30mm，方便后期在密集排布的管路组中进行拆装与压力校准，阀体下部的六角结构距离安装法兰的距离经过优化，不会在螺栓紧固时与相邻管路部件产生干涉。
