对置叶片式管道流量调节风挡结构

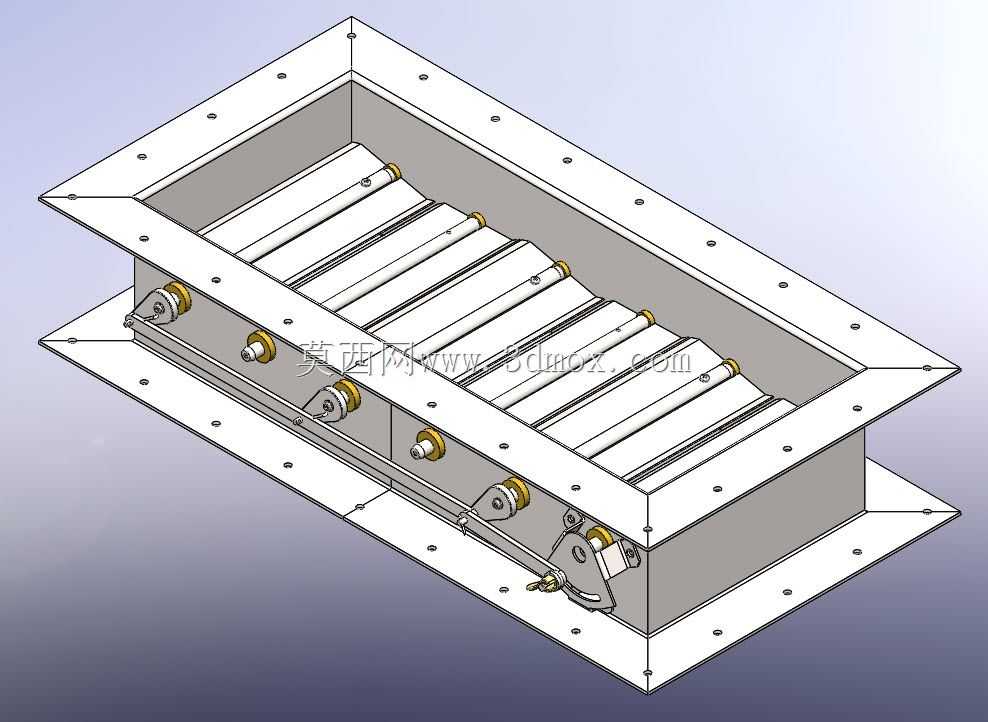

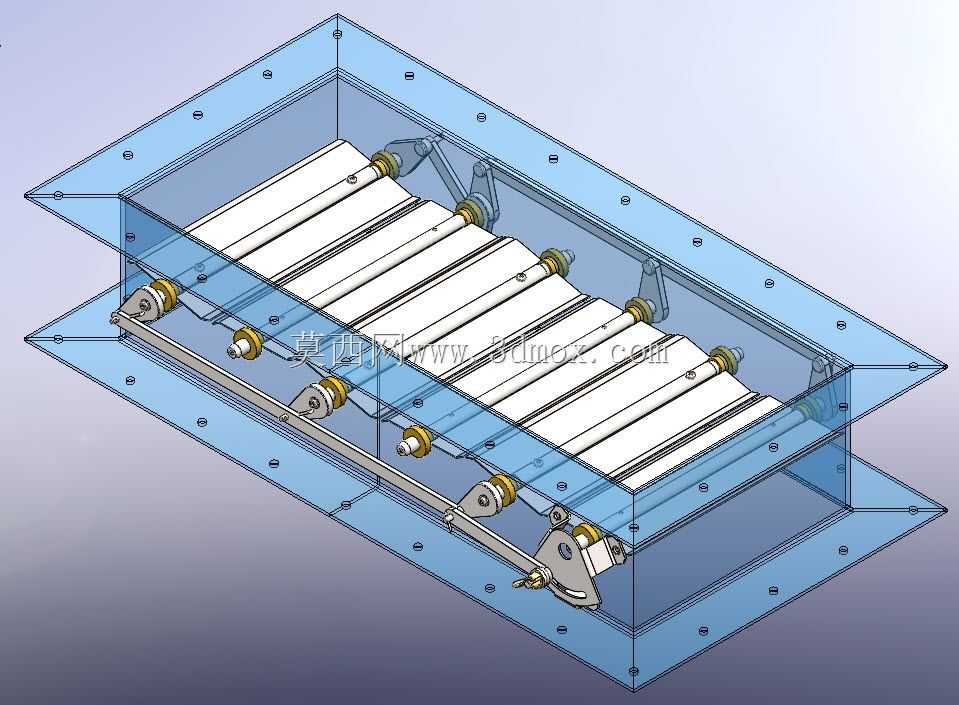

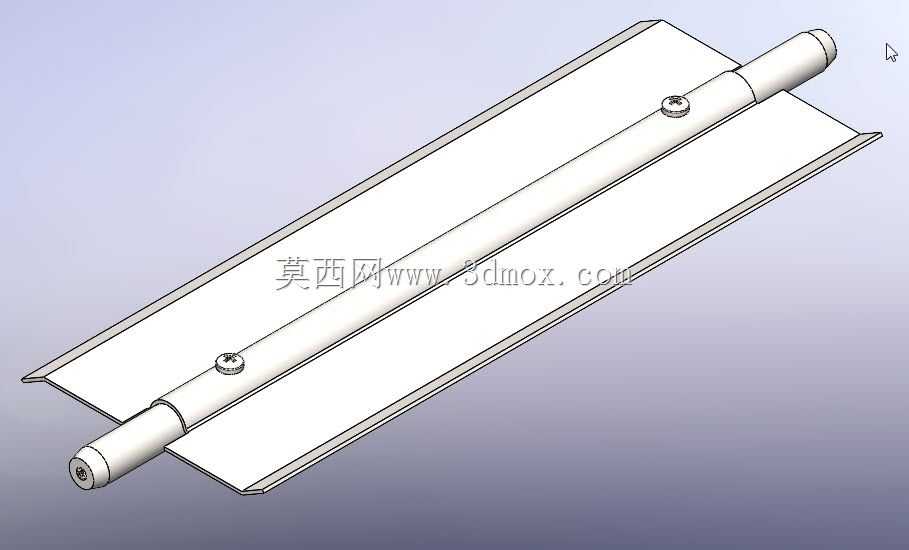

这款对置叶片结构的流量调节装置，最初的适配场景是高发电机配套的500吨直燃式吸收制冷机排烟口段，核心作用是在系统运行过程中通过叶片角度的同步调整，精准控制排烟通路的介质通流面积，以此匹配不同负荷下的排烟流量需求，避免排烟量过大带走过多热量降低机组热效率，也能防止排烟通路阻力过大造成机组背压超标影响燃烧稳定性。整套结构采用框架式安装设计，适配的管道通流截面尺寸为600x250mm，框架四周预留了均匀分布的安装孔位，可直接与同规格的矩形风管法兰面对接，安装时不需要额外做变径处理，能直接嵌入现有管线的预设安装段，整体结构做了加厚处理，自重较大，运行过程中不会因为风道内的介质脉动产生结构共振，也能耐受排烟工况下的持续高温气流冲刷，长期运行不会出现框架变形导致的叶片卡涩问题。叶片采用对置排布的设计逻辑，相邻叶片的转轴通过连杆机构做同步联动，执行端的驱动动作可以通过连杆同步传递到每一片叶片上，保证所有叶片转动角度完全一致，调节过程中不会出现局部通流间隙不均的问题，调节线性度更好，从全闭到全开的整个行程里，通流面积的变化和叶片转角呈稳定的对应关系，便于接入自控系统做精准的流量闭环控制。除了制冷机组排烟场景外，这套结构只需要调整叶片和框架的材质，就可以拓展适配其他通风、气体输送甚至部分化工介质输送的管路场景，根据实际管路的通流尺寸调整叶片数量和框架长宽参数，就能适配不同规格的矩形管道流量调节需求，不需要对核心的连杆联动结构做大幅改动，设计复用性较强。整套结构的叶片转轴处都做了配套的轴套定位，保证叶片转动过程中同轴度稳定，长期反复动作不会出现转轴偏移导致的叶片刮蹭框架内壁问题，联动连杆的铰接点都预留了润滑间隙，能降低转动过程中的摩擦阻力，减少驱动端的输出力矩要求，同时也能延长铰接部件的磨损寿命，降低后期运维的频次。
