卧式直联离心泵整机结构三维设计

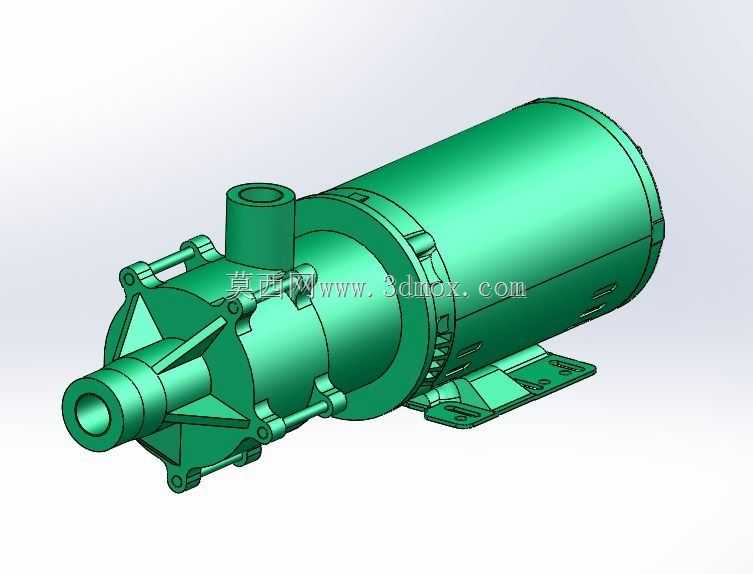

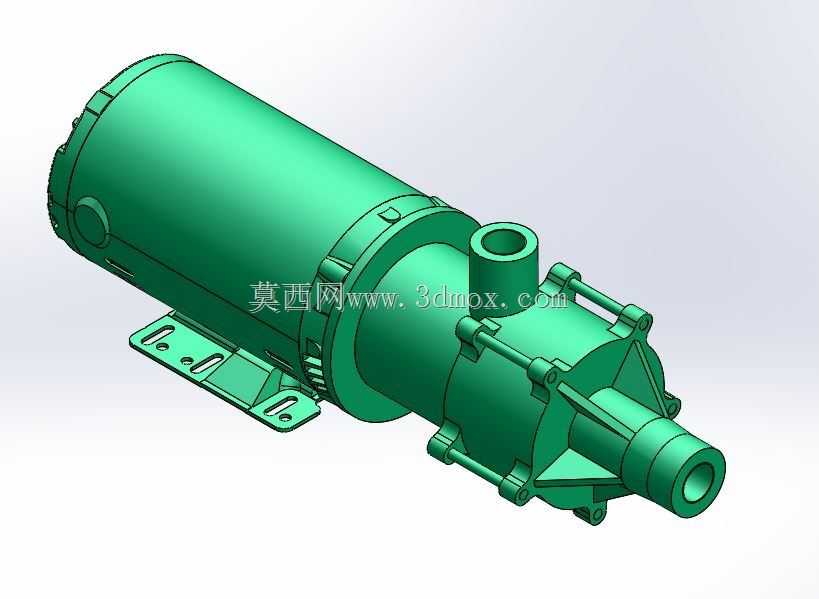

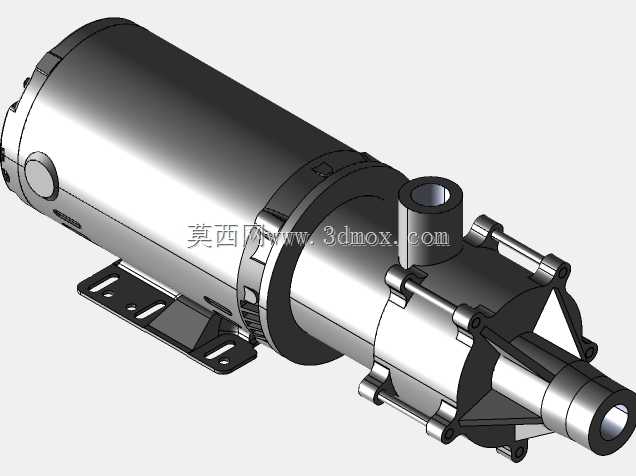

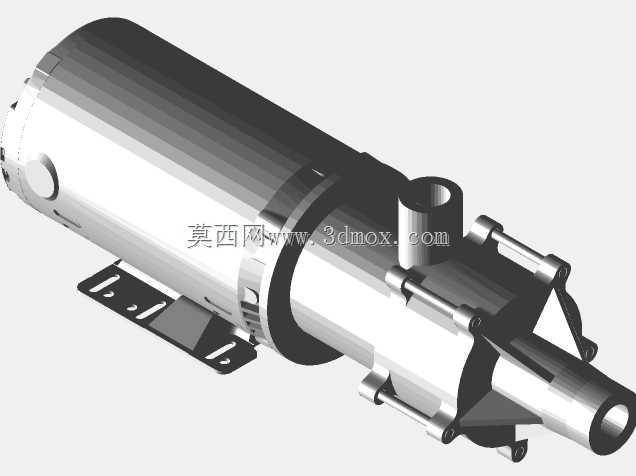

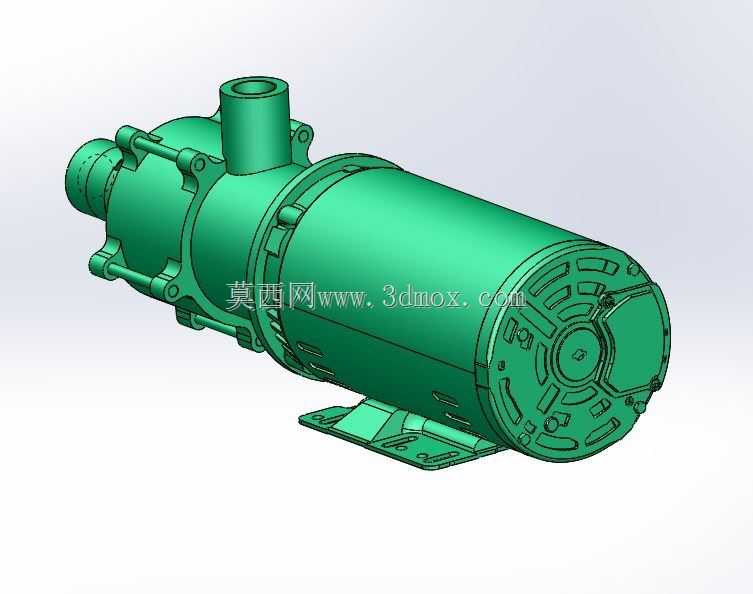

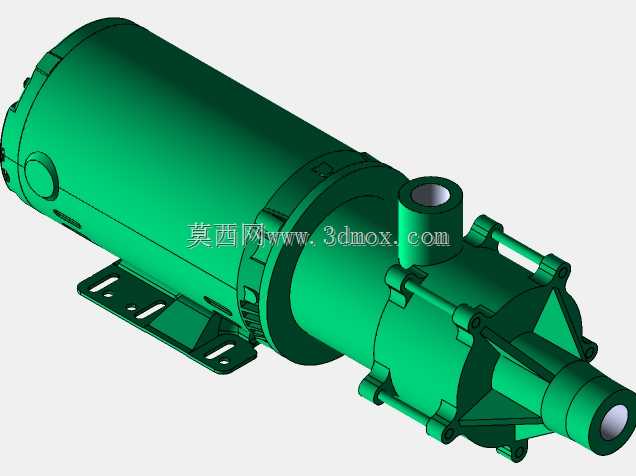

这款卧式直联离心泵的三维结构，完整还原了电机与泵头共轴直联的紧凑布局，在民用供水、小型化工流体输送、冷却循环系统等场景中，这类直联结构的泵组因为省去了联轴器对接环节，安装时无需反复校准两轴同轴度，能大幅缩短现场安装调试的周期，同时减少传动环节的功率损耗，在中小流量、中低扬程的输送工况下应用十分广泛。从结构设计逻辑来看，泵头部分采用后开门式结构，检修时无需拆卸进出水管道和电机，只需松开泵体与连接架的紧固件即可抽出叶轮、机械密封等核心易损件，这一设计充分考虑了后期运维的便捷性，在民用建筑供水、设备配套冷却循环等运维空间有限的场景下优势明显。泵体的流道采用渐扩式蜗壳结构，建模时完全遵循流体力学的流速渐变原则，从叶轮出口到法兰接口的流道截面平滑过渡，能有效降低流体在泵腔内的湍流损失，减少运行过程中的水力振动与噪音。进出水口采用轴向进水、垂直向上出水的布局，适配绝大多数现场管道的排布习惯，进水口的锥管段设计能让流体平稳进入叶轮腔，避免进水偏流导致的叶轮气蚀问题。安装底座采用一体式冲压折弯成型的支脚结构，支脚与电机外壳、泵体连接架通过定位凸台配合螺栓紧固，底座上的长条形安装孔预留了足够的位置调整余量，现场安装时可适配不同孔距的预埋基础，支脚的加强筋结构经过受力校核，能承受泵组满负荷运行时的振动载荷，避免长期运行出现底座变形、轴系偏移的问题。直联段的连接架采用辐射状加强筋结构，既保证了电机端与泵头端的连接刚性，又为机械密封部位预留了足够的散热空间，避免运行时电机端的热量传导至机械密封腔，导致密封件过热失效。叶轮采用闭式叶轮结构，叶片的扭曲角度经过优化，在保证输送效率的同时，平衡了轴向力，降低了运行时轴承的轴向载荷，能有效延长轴承的使用寿命。建模过程中对所有配合面的公差预留、密封件的安装槽位、紧固件的避让空间都做了完整还原，不管是用于新设备配套的结构选型参考，还是用于现有泵组的改造测绘，都能提供精准的结构参照，也可作为流体仿真分析的几何基础，辅助开展泵组性能优化的相关工作。
