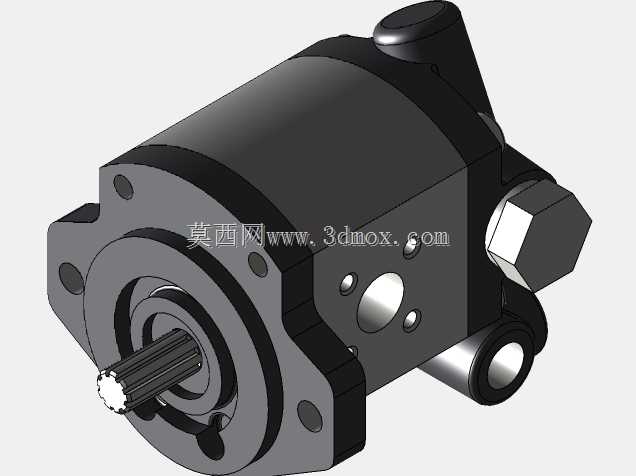

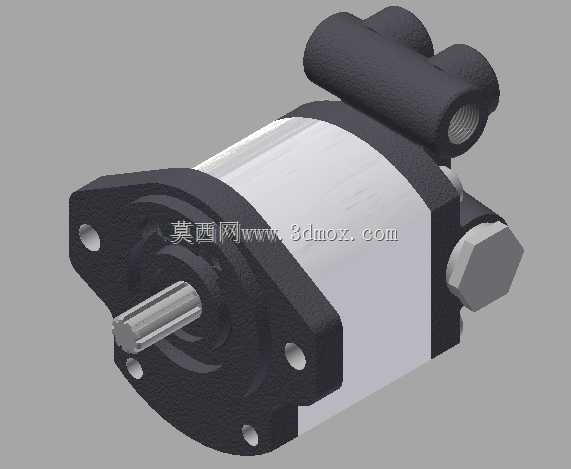

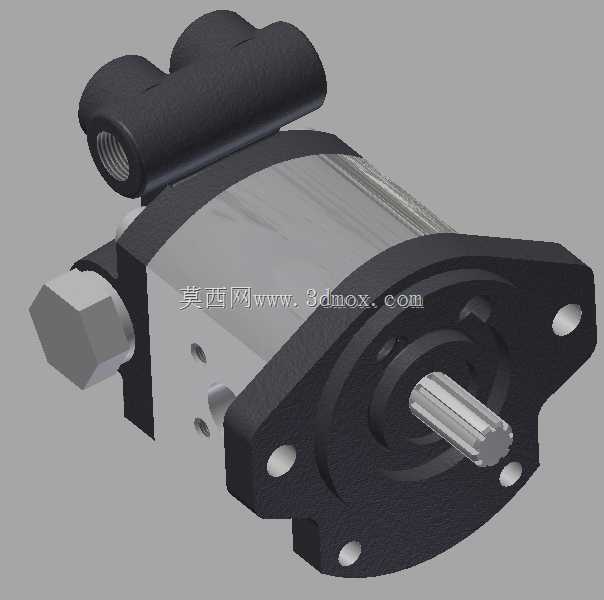

外啮合齿轮式液压动力供油BOMBA泵结构

这款齿轮式液压泵在工程机械、农用装备、小型工业液压站的液压回路中承担动力供油核心作用，作为容积式泵的典型结构，它依靠一对互相啮合的渐开线外齿轮在泵腔内容积变化完成吸压油动作，能为后续的油缸、液压马达等执行元件提供稳定压力油源，适配中低压工况下的连续作业需求。从结构设计来看，泵体采用三段式拼接布局，前端为带安装法兰的端盖，法兰上预留四个均布的通孔用于和设备安装面锁紧固定，伸出的花键轴用于和原动机输出端连接传递扭矩，花键的齿形做了定心优化，能降低高速转动时的同轴度误差带来的偏磨问题；中段为铝合金挤压成型的泵体主体，既控制了整体重量，又能保证泵腔的尺寸精度，侧面预留的油口分别对应吸油与压力油输出，其中大口径油口为吸油端，降低吸油阻力避免空穴现象，小口径侧油口可接压力测点或者泄油回路；后端集成了溢流阀的安装接口，可根据系统需求选配内置过载保护阀，避免系统超压损坏元件。安装边界方面，法兰安装面到轴伸端面的距离控制在紧凑范围内，适合安装空间局促的小型设备布局，进出油口的螺纹规格适配常规液压管路接头，不需要额外做转接件就能完成布管。实际应用中，这类泵常配套在小型装载机、园林机械、机床液压夹具的供油单元里，它的结构简单可靠，对油液清洁度的敏感度比柱塞泵更低，日常维护只需要定期更换进油滤芯就能保证长期稳定运行。设计时齿轮的齿宽与模数做了匹配优化，在保证排量满足系统流量需求的前提下，尽可能缩小齿轮的径向尺寸，降低泵运转时的径向液压力不平衡问题，延长两端轴承的使用寿命；泵体内部的卸荷槽位置经过反复校核，能有效困油现象带来的振动与噪音，让泵在额定转速下运行时的噪音控制在工业设备允许的范围内。轴端的密封采用双唇口油封，既能防止内部压力油泄漏，又能阻挡外界的灰尘、水汽进入泵腔污染油液，适配户外作业设备的复杂使用环境。
