卧式承压储液罐体结构设计方案

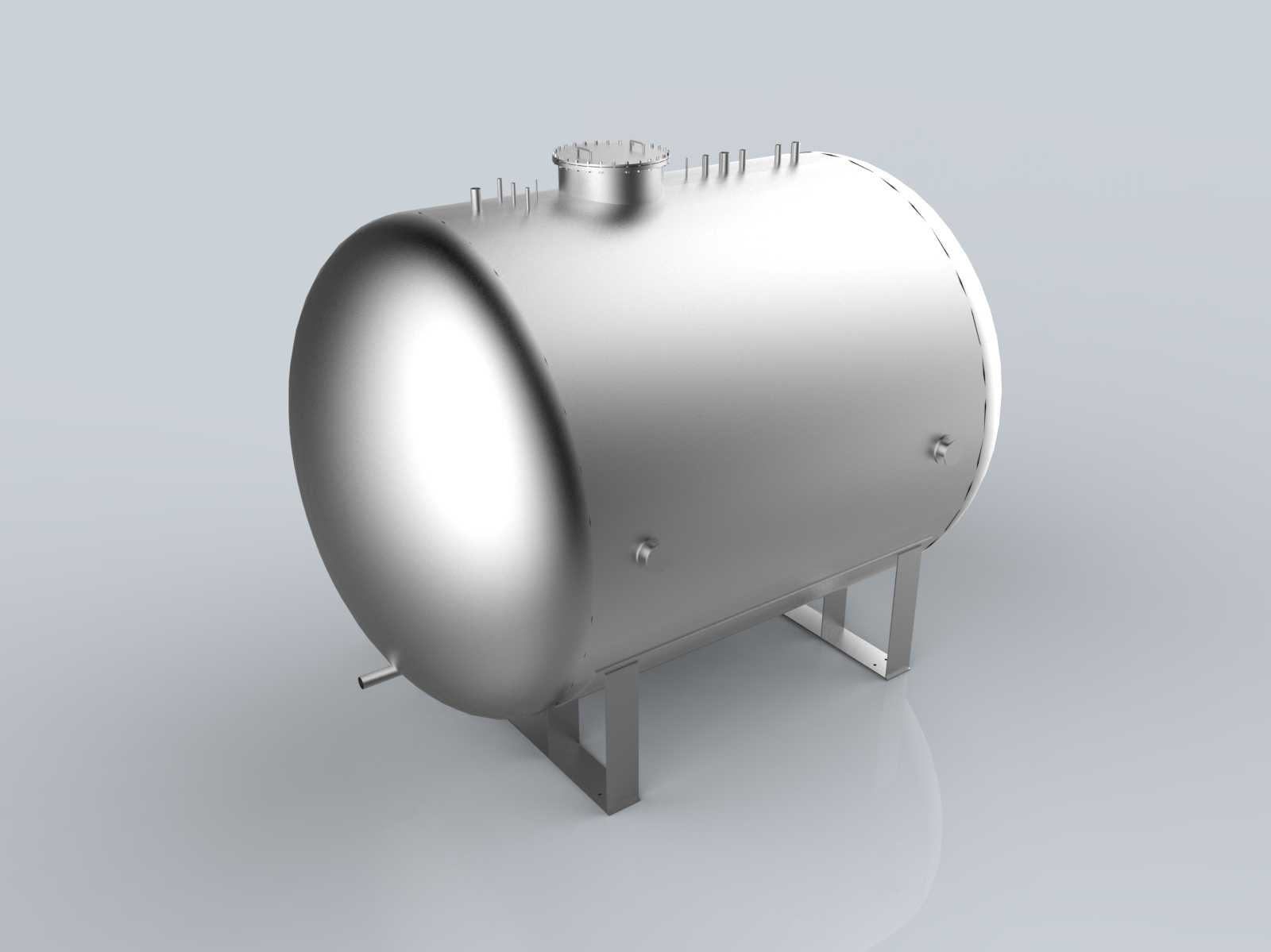

该卧式承压储液罐体多用于化工、食品加工、水处理等行业的液态介质暂存与缓冲工序，可在带压工况下完成介质存储、稳压缓冲的功能，适配多数需要连续供料的生产流程，避免前端供料波动对后端工序造成冲击。从结构设计来看，整体采用卧式圆筒形主体搭配两端标准椭圆封头的构型，这种构型在同等容积、同等承压等级下耗材量更低，筒体环向应力分布均匀，能有效降低壁厚冗余，控制设备整体自重。筒体顶部设置多组不同规格的接管接口，包含大口径人孔用于设备内部检修清理，其余小口径接口分别对应进料、排气、仪表安装、安全附件接驳的功能，接口位置排布避开鞍座支撑的应力集中区域，减少接口处的附加载荷。筒体底部设置排污接口，可在设备停机维护时排空内部残留介质与沉积杂质，避免长期积存造成内壁腐蚀或介质污染。支撑结构采用对称布置的双鞍式支座，支座与筒体接触位置设置弧形垫板，增大接触面积分散支撑反力，避免筒体局部应力超限，支座底部预留地脚螺栓安装孔，可直接与混凝土基础或钢制平台框架连接固定，安装时需保证两个鞍座的水平度偏差控制在允许范围内，防止筒体受附加弯矩影响。设计过程中优先考虑承压工况下的结构强度，筒体与封头的连接采用全焊透对接焊缝，所有接管与筒体的连接位置均做补强处理，应对开孔造成的强度削弱，筒体侧壁预留的两组径向接口可用于安装液位检测、温度检测类仪表，实时监测内部介质的状态参数。设备整体外形为长圆柱构型，安装时需在筒体端部预留足够的检修操作空间，满足人孔开启、附件拆装的操作距离，鞍座的间距根据筒体长度做匹配设计，避开筒体的一阶振型节点位置，降低运行过程中的振动风险。这类罐体可根据存储介质的特性调整内壁处理工艺，若用于洁净类介质存储可做镜面抛光处理，若用于腐蚀性介质可衬防腐层，结构本身具备较强的适配性，可通过调整壁厚、接口规格适配不同压力等级、不同容积的使用需求，建模过程中所有焊缝位置、接口尺寸均遵循压力容器相关设计规范，可直接用于后续的工程出图、结构校核工作。
