实验室小型试验反应装置结构设计

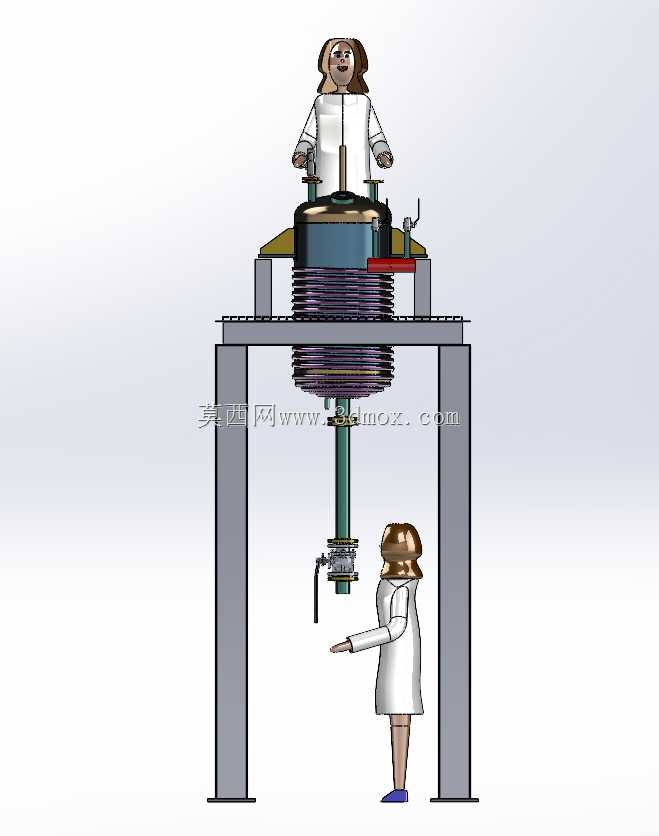

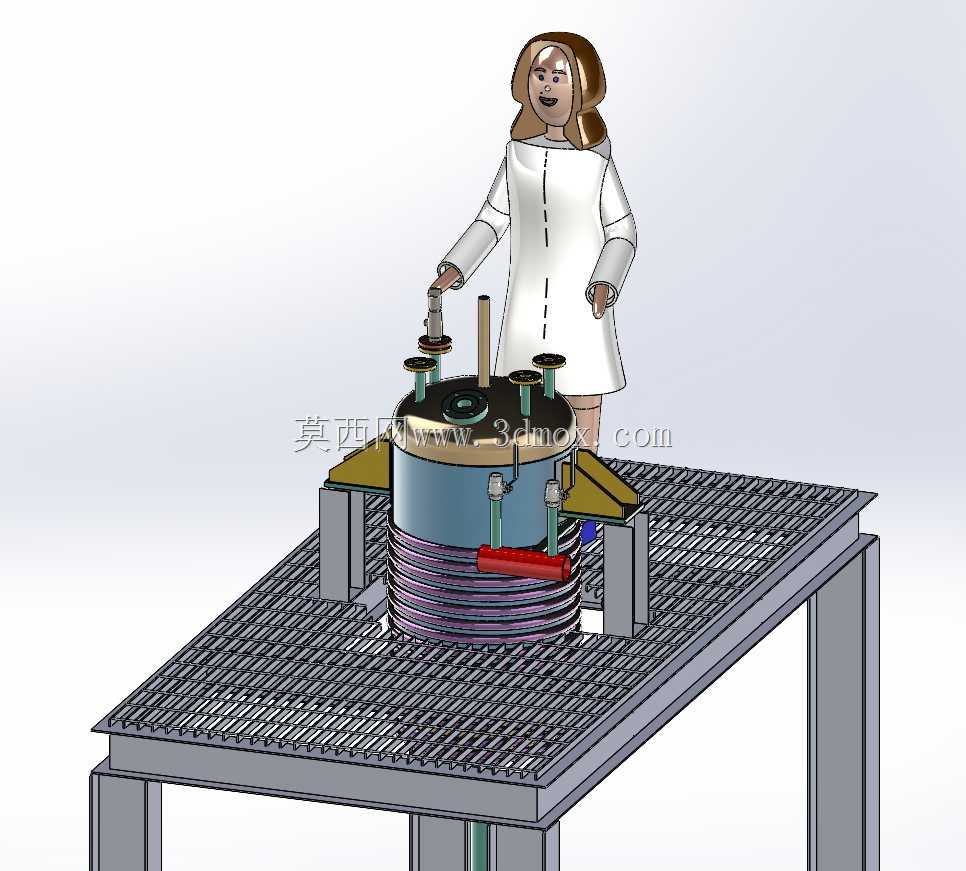

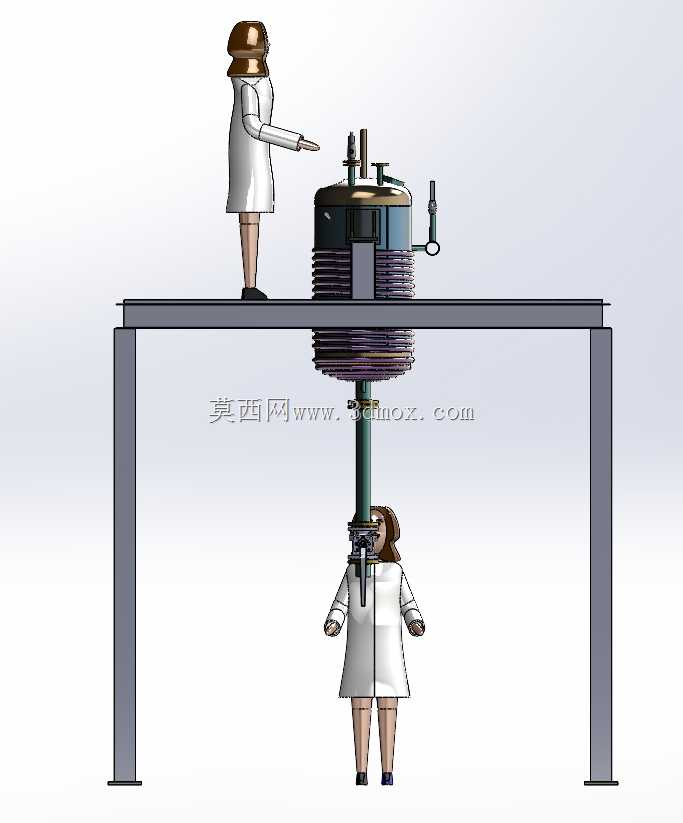

这套试验反应装置主要面向高校化工实验室、小型科研院所的小剂量物料反应试验场景，可完成常压及带压工况下的液相、气液两相反应过程模拟，替代传统玻璃反应釜无法承载较高压力的短板，适合开展催化剂性能验证、小试工艺参数摸索、反应动力学数据采集等工作，操作位高度匹配站立操作的人体工程学要求，操作人员无需过度俯身或抬臂即可完成顶部阀门调节、取样、测温元件插拔等常规操作。装置主体采用立式圆柱罐体结构，罐体下部缠绕多圈换热盘管，可根据反应需求通入冷却水或加热介质，精准控制罐内反应温度，盘管进出口预留标准快接接口，可直接对接实验室现有公用工程管路，无需额外改造接头。罐体顶部设置多个工艺接口，分别对应进料口、排气口、测温口、测压口、安全阀安装位，接口位置避开操作正前方区域，防止操作时被管路磕碰，顶部快开结构采用卡箍式锁紧设计，无需大型工具即可完成开盖操作，方便试验后清理罐内残留物料、更换内部搅拌组件或催化剂填料。罐体通过四个对称分布的支腿固定在格栅式操作平台上，支腿与平台接触面设置减震垫，减少反应过程中搅拌或介质流动带来的振动传递，格栅平台采用镂空栅格结构，泄漏的介质可直接通过栅格流到下方接液槽，避免积液带来的安全隐患，平台支腿采用方管焊接结构，承载冗余量满足满罐状态下的承重要求，平台边缘预留防护栏安装孔位，可根据使用需求加装防护组件。设计过程中优先考虑操作安全性，罐体壁厚按照对应压力等级的1.5倍安全系数核算，所有承压焊缝均做连续满焊处理，顶部安全阀的泄放口朝向背离操作位的侧方，防止泄放时介质喷溅伤及操作人员；操作侧预留足够的操作空间，罐体中心到平台边缘的距离满足操作人员侧身操作时的肢体活动范围，不会出现卡滞磕碰的问题。整套装置的安装边界可适配常规实验室通风橱内部尺寸，无需额外占用大面积实验空间，外接管路均从罐体侧下方引出，不会遮挡顶部操作区域，配套的操作人位模型可直观展示实际操作时的空间占比，方便设计人员提前校验操作空间是否充足，避免后期安装后出现操作干涉的问题。
