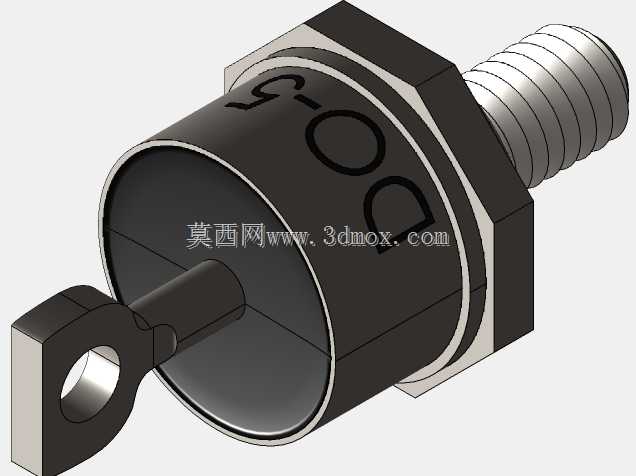

螺栓安装式DO-5封装二极管三维结构

这款DO-5封装的功率二极管结构，是面向中小功率整流、续流场景设计的螺栓安装型半导体器件封装结构，在工业电源、老式焊机整流模块、低压配电整流回路、车载充电机前级整流单元中都有广泛应用，区别于贴片封装的小功率二极管，这种螺栓式结构本身就承担了散热与机械固定的双重作用，不需要额外加装复杂的绝缘固定套件就能完成在金属散热基板上的装配。从结构设计逻辑来看，整体采用三段式同轴布局，底部的外螺纹段是核心安装基准，螺纹规格适配行业通用的安装孔位，安装时只需将螺纹段穿过散热基板的对应光孔，从背面旋紧配套螺母就能完成器件固定，螺纹与散热面接触的位置预留了六角定位台阶，装配时可以用普通开口扳手卡住台阶施加扭矩，避免拧紧过程中管身跟转损伤内部晶圆。管身主体为圆柱形金属壳体，壳体表面印刷的极性标识直接对应电流导通方向，现场装配时不需要额外对照说明书就能快速判断安装方向，顶部的扁平接线耳是主接线端，接线耳上预制的圆形通孔适配标准规格的接线端子，不管是压接冷压端子还是直接用螺丝锁紧导线都能保证足够的接触面积，降低大电流通过时的接触电阻。设计过程中重点考量了散热路径的合理性，底部安装面与金属壳体为一体化冲压成型结构，内部晶圆产生的热量可以直接通过壳体传导到螺纹段，再传递到外部安装的散热基板上，相比塑封封装的同规格二极管，热阻降低近四成，能在持续通流的工况下保持更低的结温。安装边界方面，需要注意接线耳的旋转避让空间，因为顶部接线耳可以随管身小幅度转动，布线时要预留足够的接线弯折半径，避免导线绝缘层被金属棱边磨损，同时六角定位台阶的对边尺寸是安装扳手空间的核心参考值，在排布多颗同型号器件的整流桥堆时，相邻器件的中心距要大于台阶对边尺寸加上扳手活动余量，避免装配时出现工具干涉。这类封装的器件通常用于电流等级在数安到数十安的整流回路，结构上的金属壳体同时承担了电极连接与散热的作用，建模时还原了螺纹的完整牙型、接线耳的倒角、壳体表面的标识刻位以及安装面的平面度细节，能直接用于电源整机的装配干涉检查、散热仿真建模以及生产装配工艺的模拟验证，不需要二次修整结构就能导入整机装配体使用。
