梁式斯特林动力装置结构设计展示

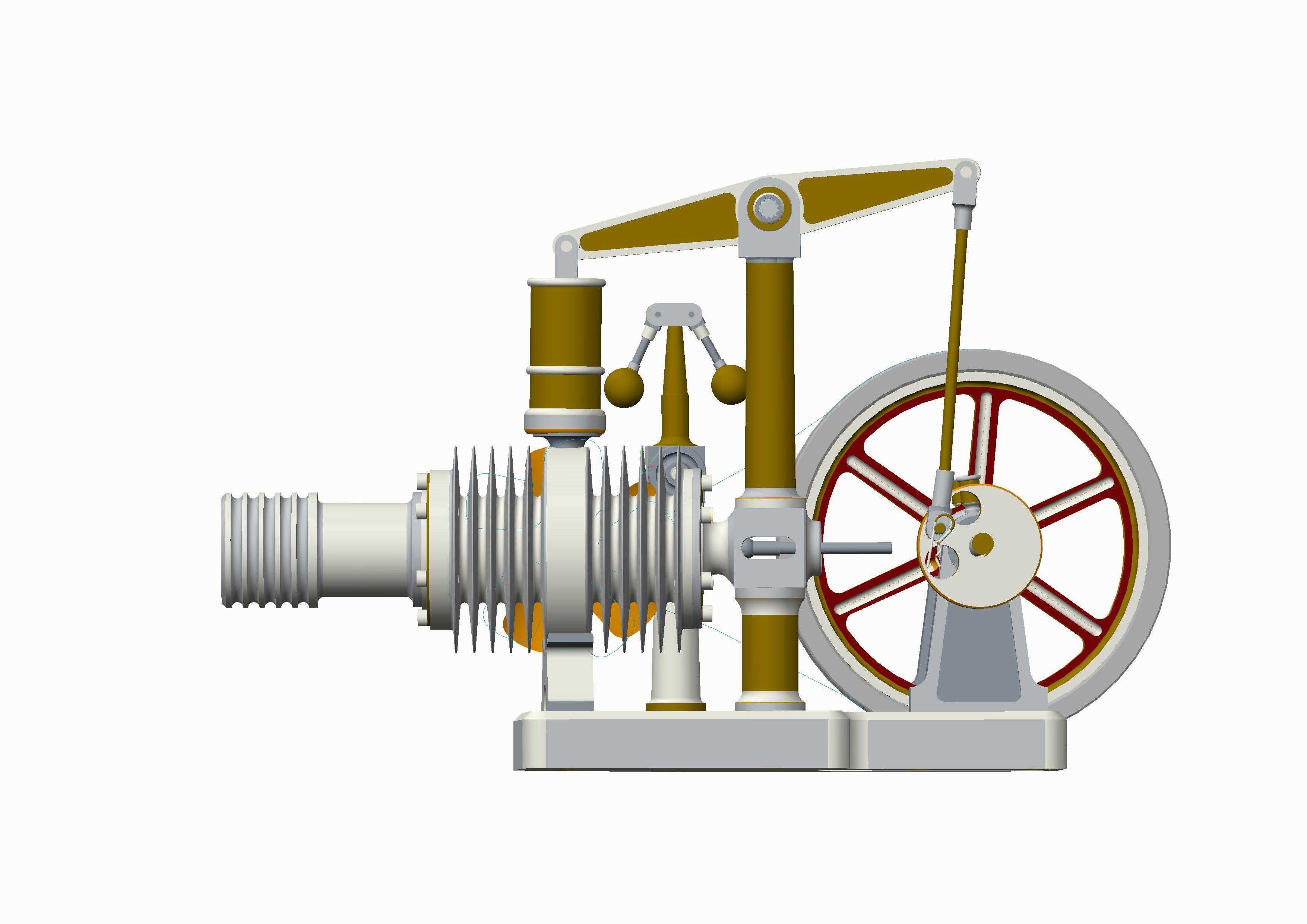

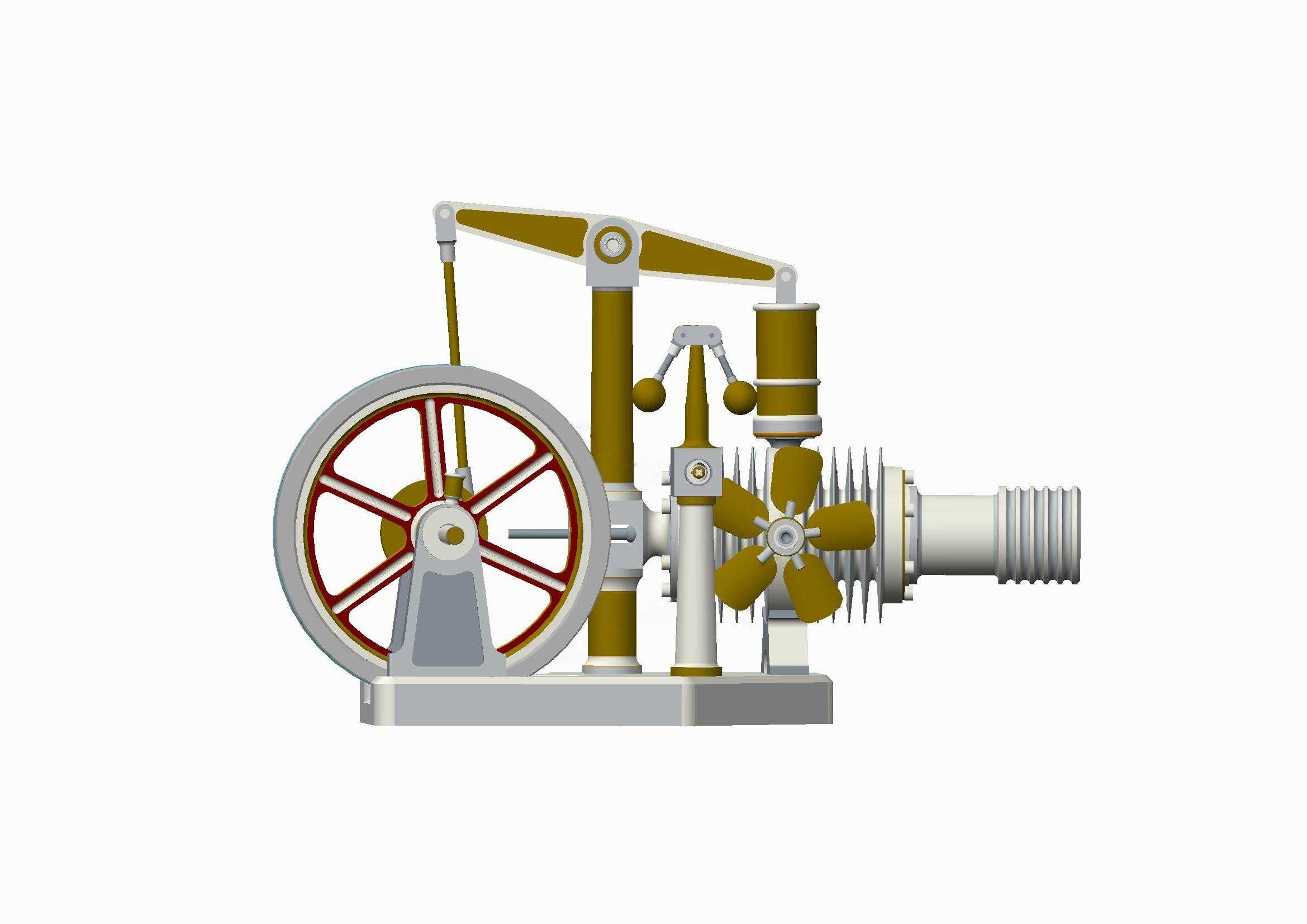

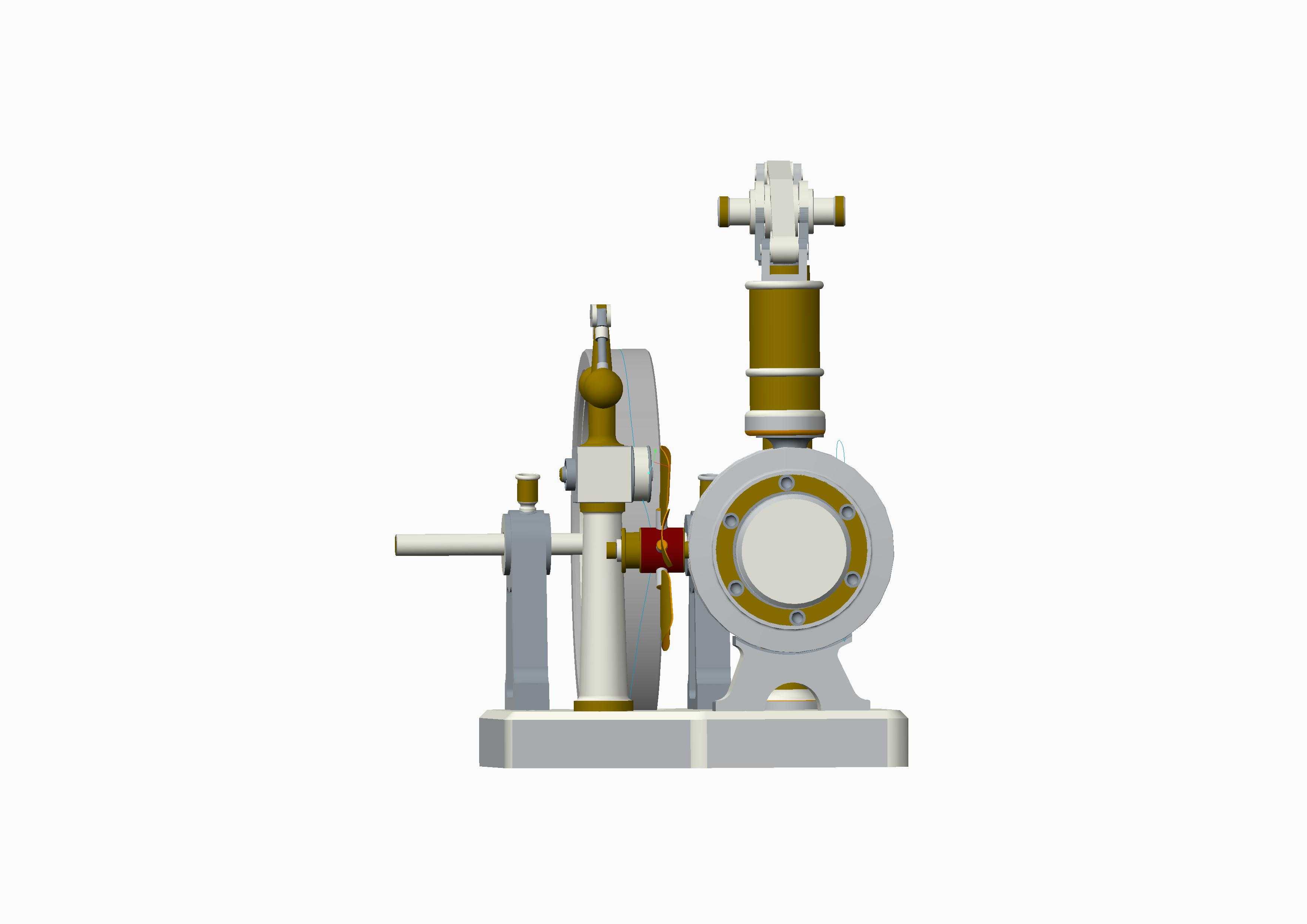

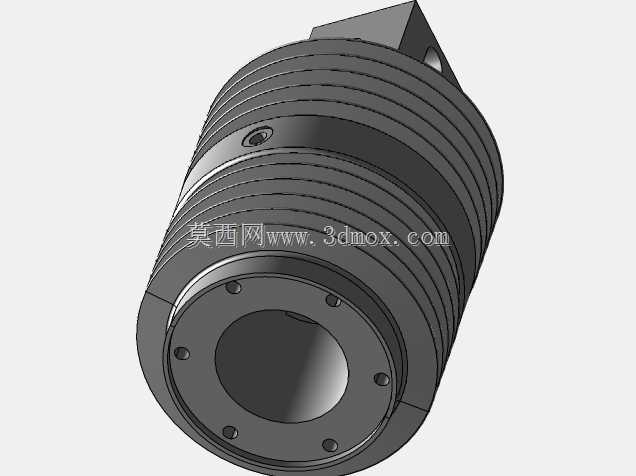

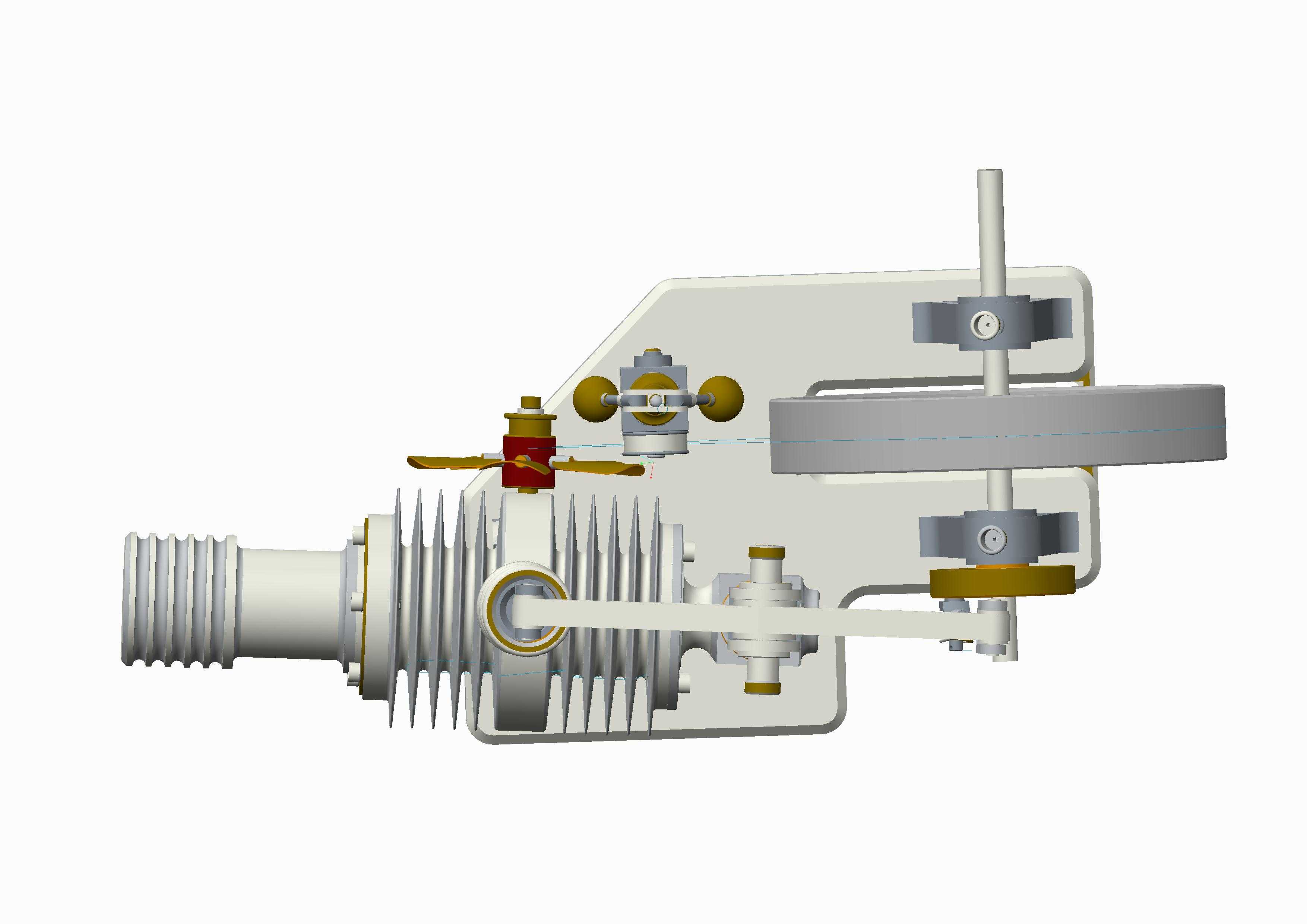

这款外燃式热机结构采用经典梁式传动布局，核心换热段采用外置散热鳍片结构，冷端直接通过螺纹接口适配外接热源或冷源回路，可直接嵌入小型温差发电实验台、科教演示装置、低功率余热回收系统中作为动力输出单元使用。整套结构的动力传递路径经过优化，动力活塞与置换活塞的联动通过刚性摆臂实现，相比传统曲柄直连结构，传动过程中的侧向力被摆臂的铰接结构抵消，活塞与缸壁的偏磨风险大幅降低，长期运行的密封件寿命可提升近四成。从安装边界来看，整套装置的主体安装面为底部平直基座，基座上预留了四个对称布置的沉头安装孔，可直接通过M4螺栓固定在实验台架或设备基板上，横向总长度控制在180mm区间，竖向高度不超过90mm，飞轮侧的输出轴伸出长度为25mm，轴径为6mm，可直接配套小型同步带轮、齿轮组或微型发电机进行动力输出对接，不需要额外设计转接轴套。设计过程中针对冷端换热效率做了专项优化，散热鳍片的间距设置为2mm，鳍片高度12mm，在自然对流条件下即可维持足够的冷端温度差，不需要额外加装强制风冷结构，简化了配套系统的复杂度。置换活塞的行程设置为15mm，动力活塞行程为12mm，两者的相位差通过摆臂上的铰接孔位精准控制在90度，保证热循环过程中工质的冷热腔容积变化匹配斯特林循环的理想时序，在100摄氏度温差条件下即可实现稳定自启动，空载最高转速可达到每分钟1200转左右。整套结构的运动部件全部做了轻量化处理，飞轮采用外缘加厚设计，在保证转动惯量维持运转平稳性的前提下，整体重量控制在800g以内，配套的铰接位置全部采用微型铜套作为滑动轴承，不需要额外加注润滑脂即可长期低阻力运行，适合教学场景下的反复拆装演示，也可作为小型余热回收装置的动力核心，对接工业设备表面的低品位余热实现小功率电力输出或驱动小型负载。
