异形分叉弯转工业通风管道结构

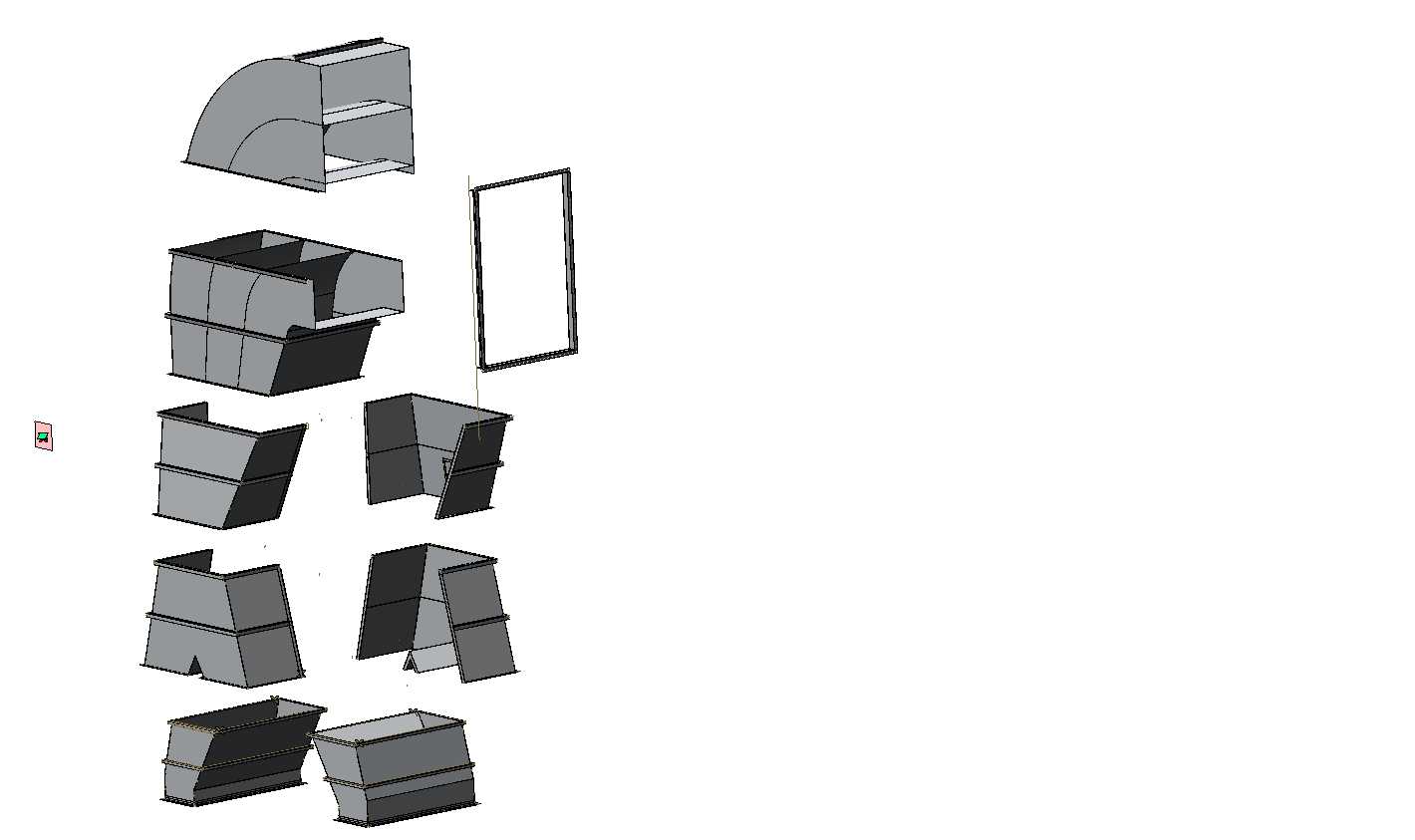

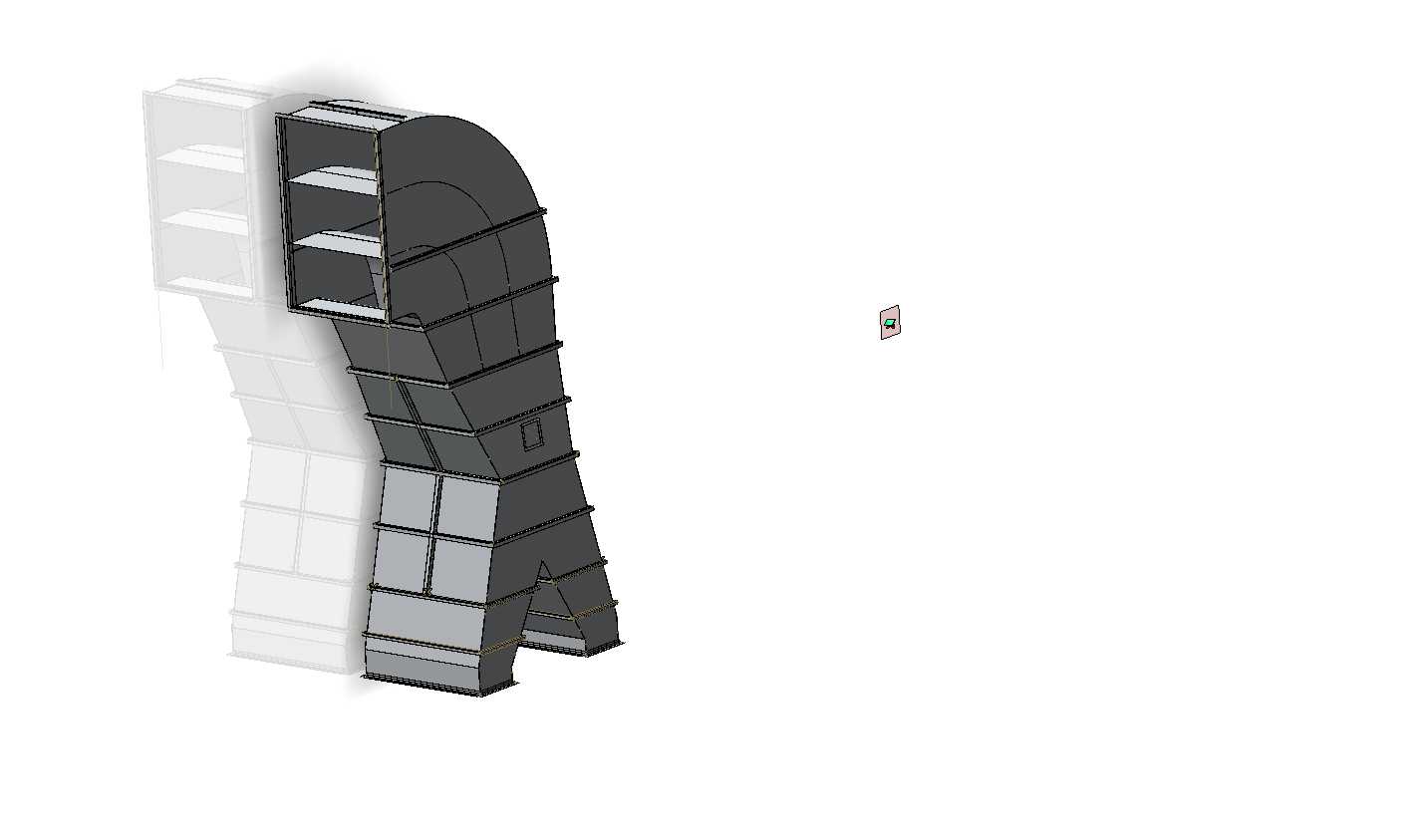

这款异形分叉弯转风道构件，主要应用在工业厂房通风除尘、大型商用建筑排风、生产车间废气收集输送等场景中，用来在空间受限的安装区域完成气流的转向与分流输送，替代多段标准管件拼接的方案，减少接缝漏风隐患的同时，压缩整体安装占用空间。从实际使用场景来看，这类构件常布置在设备上方的狭窄吊顶层、厂房立柱旁的边角区域，或是生产线设备排布紧凑的工位上方，既要匹配上游主风道的气流走向，又要将气流拆分输送到两个不同方向的下游支管，对接不同位置的排风罩或送风口。设计过程中优先遵循气流平顺过渡的原则，弯转段采用大曲率圆弧过渡结构，避免直角弯折造成的风阻骤增、气流紊流噪音过大的问题，分叉位置做了平滑的导流分隔结构，让两股分流的气流互不干扰，降低局部压力损失，减少风机运行的能耗。构件整体采用分段钣金拼接的结构形式，每段法兰边预留标准连接孔位，现场安装时可逐段吊装拼接，不需要在现场做大量的裁切焊接作业，降低高空安装的作业难度。从安装边界来看，构件的竖直段适配常规矩形主风道的接口尺寸，分叉后的两个支腿接口间距经过优化，能直接对接下方并排布置的两个工位排风接口，不需要额外加装转接短管，弯转段的外轮廓尺寸经过核算，能避开周边的电缆桥架、消防管线等配套设施，不会出现安装干涉的问题。结构设计上，每段风道外部都做了加强筋压型处理，在板材厚度不额外增加的前提下提升构件整体刚度，避免风机运行时风道壁面产生共振噪音，内壁保持光滑无凸起，不会积存输送气流中的粉尘杂质，后期维护清理更加方便。这类异形风道的建模过程需要重点把控各段接口的同轴度、法兰孔位的对位精度，以及弯转段曲面的顺滑度，避免加工时出现板材拼接缝隙过大、现场安装无法对位的问题，同时要核算风道内部的通流截面变化，保证分流前后的风速维持在合理区间，不会出现局部风速过高造成的管壁磨损，或是风速过低造成的粉尘沉降积灰问题。
