轴向带边安装式皮雷米高温测温仪结构

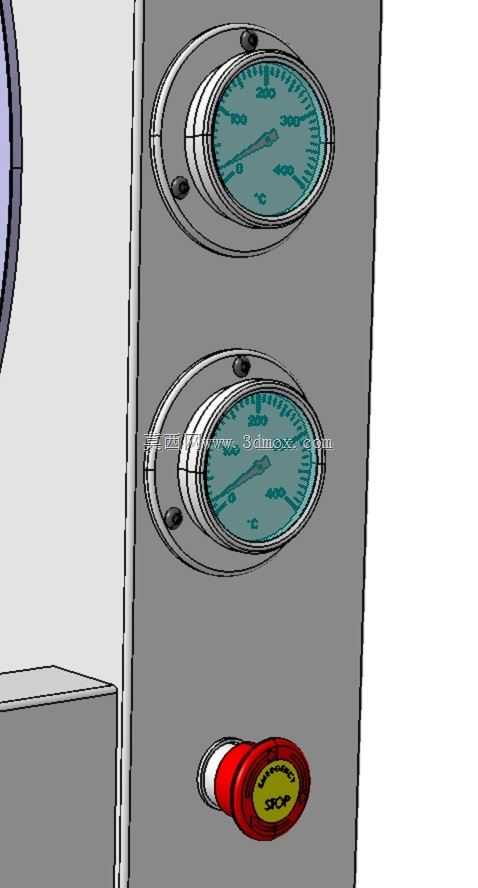

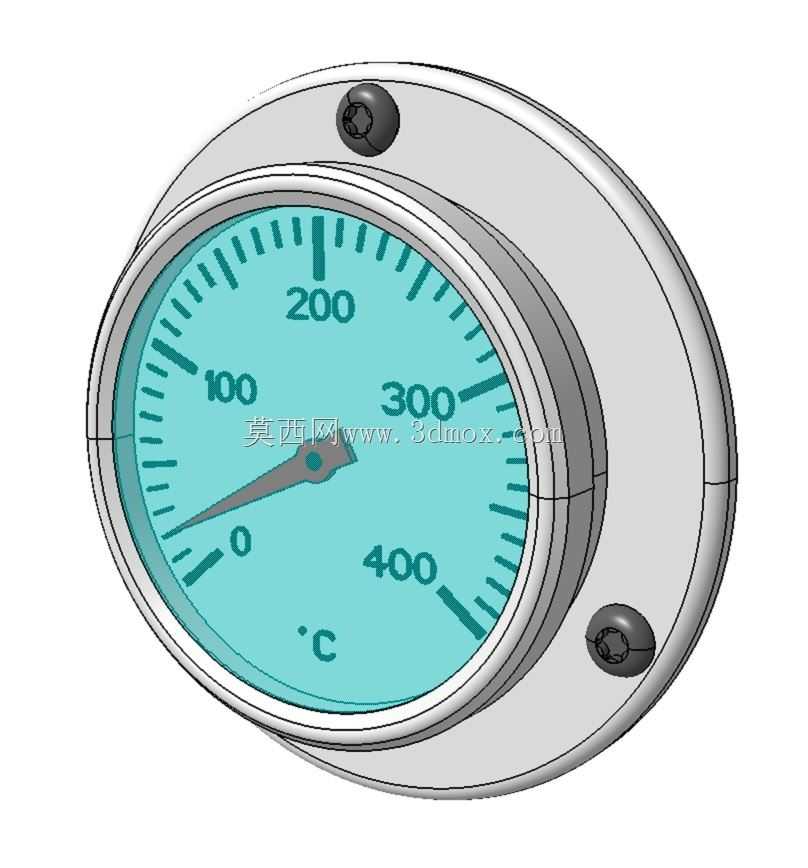

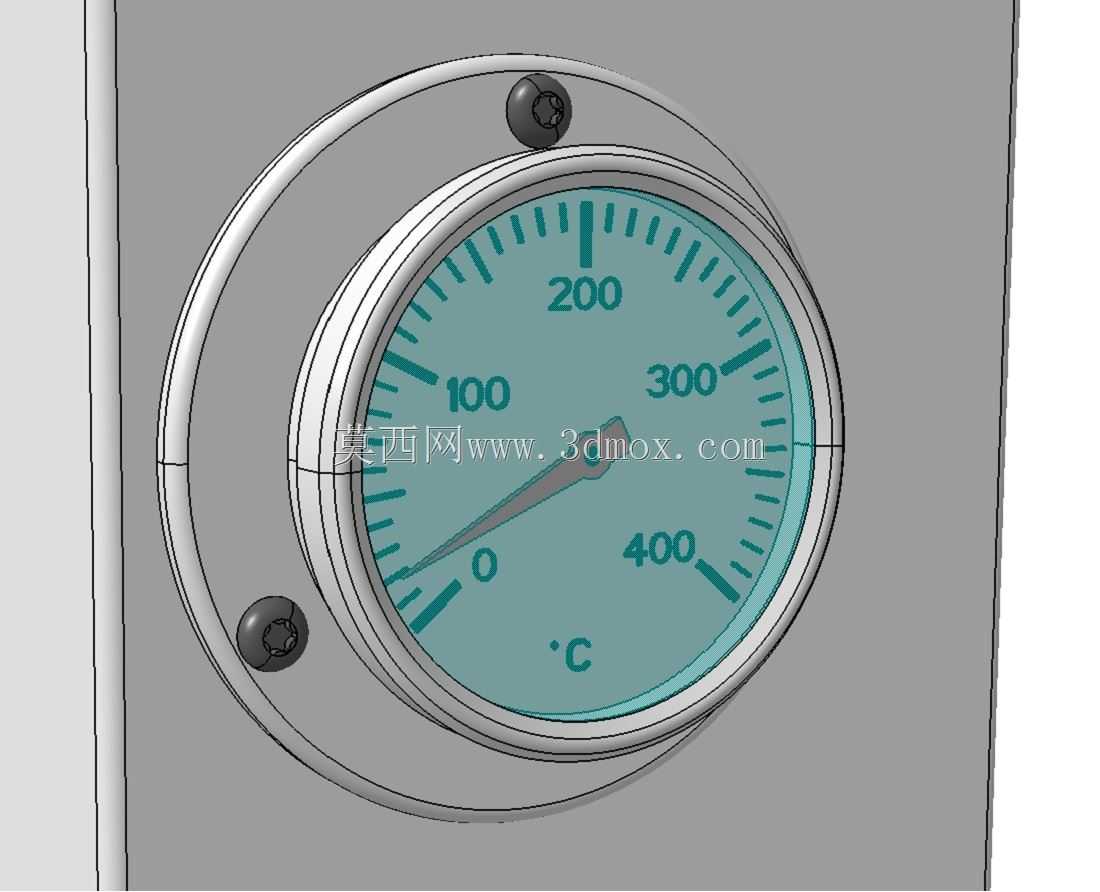

这款轴向带边结构的接触式高温测温仪表，主要面向工业现场高温介质的温度直读检测场景，常见应用在工业锅炉管路、蒸汽输送管线、高温烘道、热处理设备腔体、发动机排气段等需要就地显示温度的点位，无需外接供电即可通过感温元件驱动指针偏转，直接输出被测位置的温度数值，适合现场巡检人员快速读取工况参数，无需额外携带数显读取设备。从结构设计来看，整体采用圆形轴向安装布局，前端为带三个均布安装孔的法兰固定边，安装时可直接嵌入设备面板或管壁的预留安装孔内，通过螺栓穿过法兰边的固定孔完成锁紧，安装后表盘与安装面齐平，不会突出过多占用外部操作空间，适合安装空间紧凑、需要避免仪表受外力磕碰的工况。表盘采用青蓝色哑光盘面设计，刻度从0℃到400℃均匀分布，每100℃设置大刻度标识，每10℃设置细分刻度线，指针采用尖尾锥形结构，转动轴心位于表盘中心偏下位置，可保证指针转动时无卡滞，读数时视线垂直表盘即可快速识别数值，哑光盘面可避免现场强光反射造成的读数误差。表壳采用金属材质一体冲压成型，表圈与壳体采用卷边压合结构，可满足工业现场的防尘防溅要求，适配多数常规工业环境的防护需求。设计过程中优先考虑了现场安装的兼容性，法兰边的固定孔位采用通用孔距设计，可适配多数现有同规格温度仪表的安装开孔，替换旧表时无需重新扩孔或调整安装位，降低现场改造的工作量。感温元件从表盘背部轴向引出，可根据实际安装位置的深度选配不同长度的感温探杆，探杆插入被测介质后即可将温度信号传递至表内的弹性感温元件，通过元件形变驱动指针转动，整个传动结构无电子元器件，在高温、强电磁干扰的工况下仍可稳定工作，不会出现数显仪表受干扰跳数的问题。表盘玻璃采用高透耐压材质，与表圈之间设置密封垫圈，可避免现场的水汽、粉尘进入表内污染刻度盘，保证长期使用后读数依然清晰。整体结构没有多余的外露部件，安装后仅表盘部分外露于操作面，日常维护仅需定期擦拭表盘玻璃即可，无需拆解表体进行额外保养，适合长期无人值守的工业点位使用。在安装边界设计上，法兰边的外径大于安装开孔直径，安装后法兰边完全覆盖开孔缝隙，既可以起到定位作用，也能避免开孔边缘的毛刺划伤表体，背部的探杆接口采用标准螺纹连接，可适配不同规格的安装护套，在腐蚀性介质工况下可加装保护套管，避免感温元件直接接触腐蚀介质，延长仪表的整体使用寿命。
