小型垂直轴风力涡轮机结构设计方案

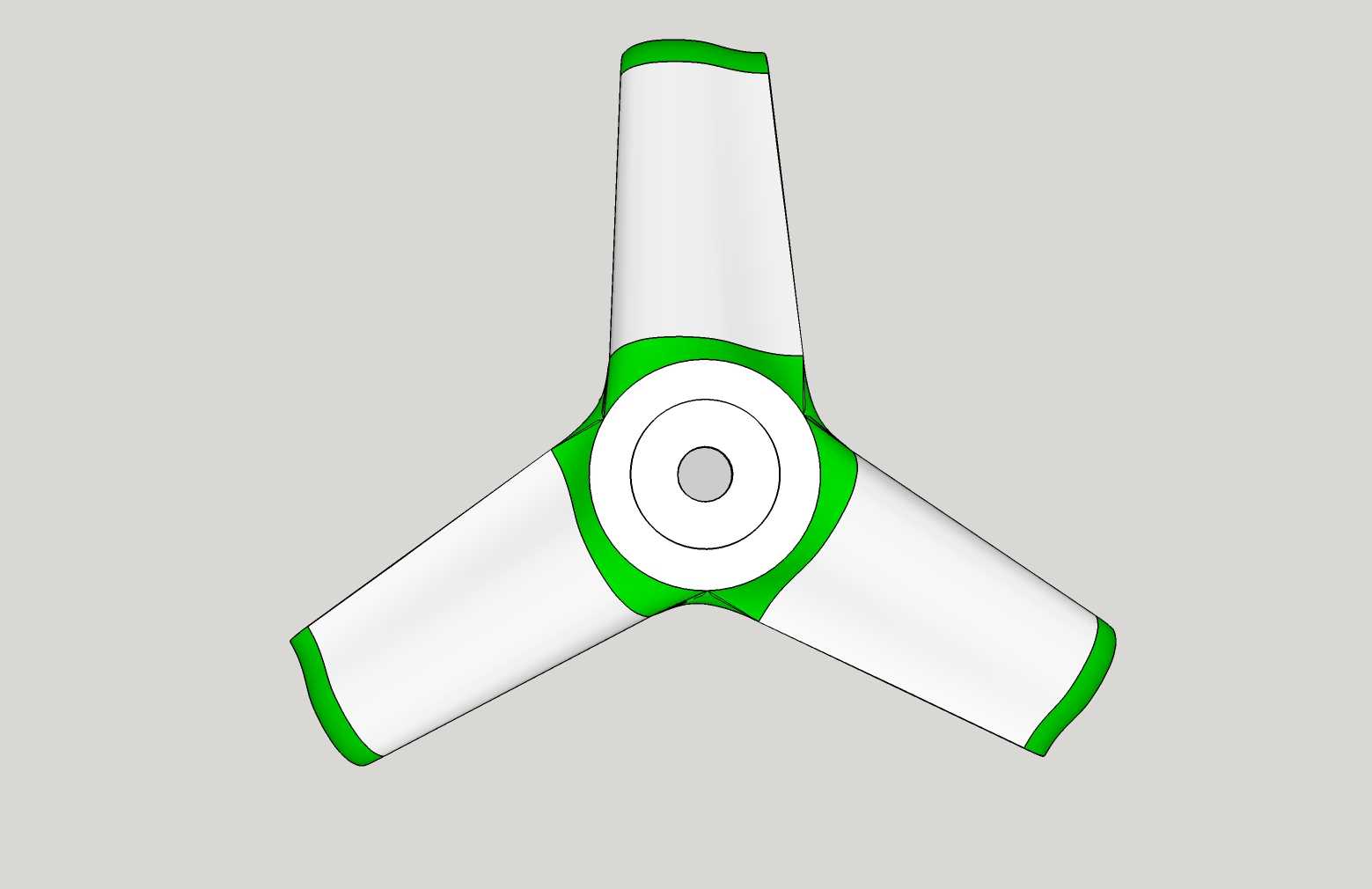

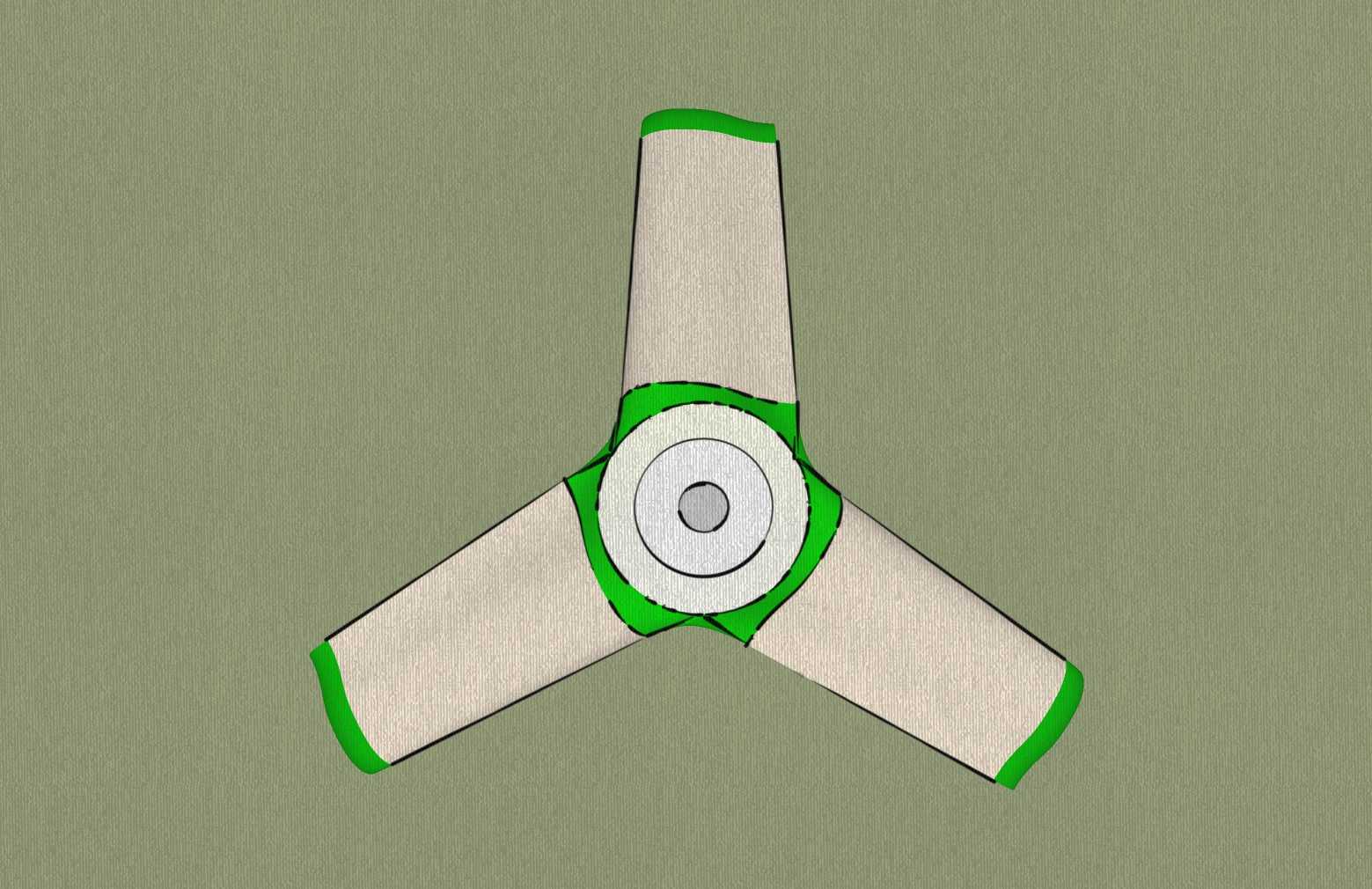

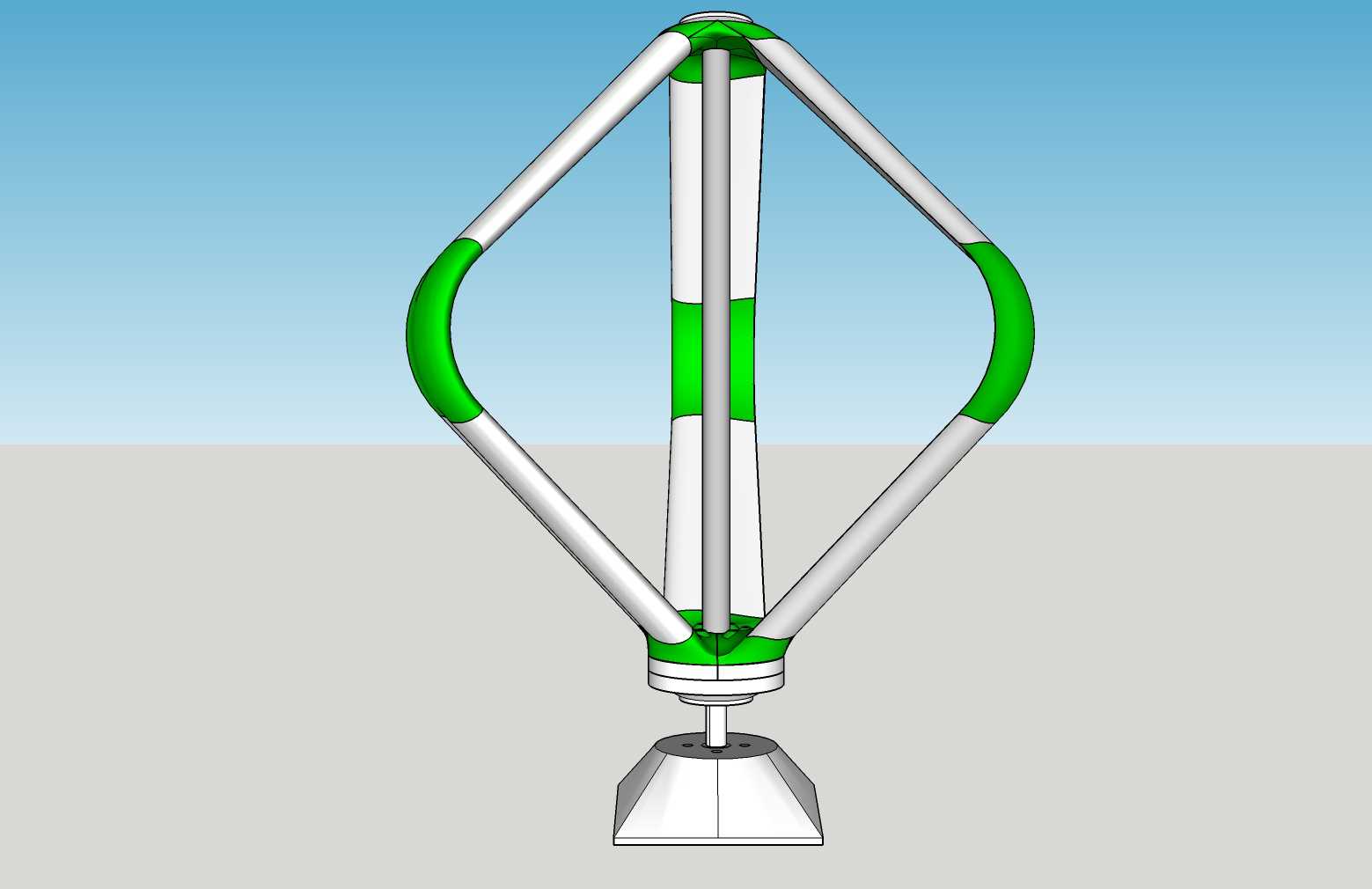

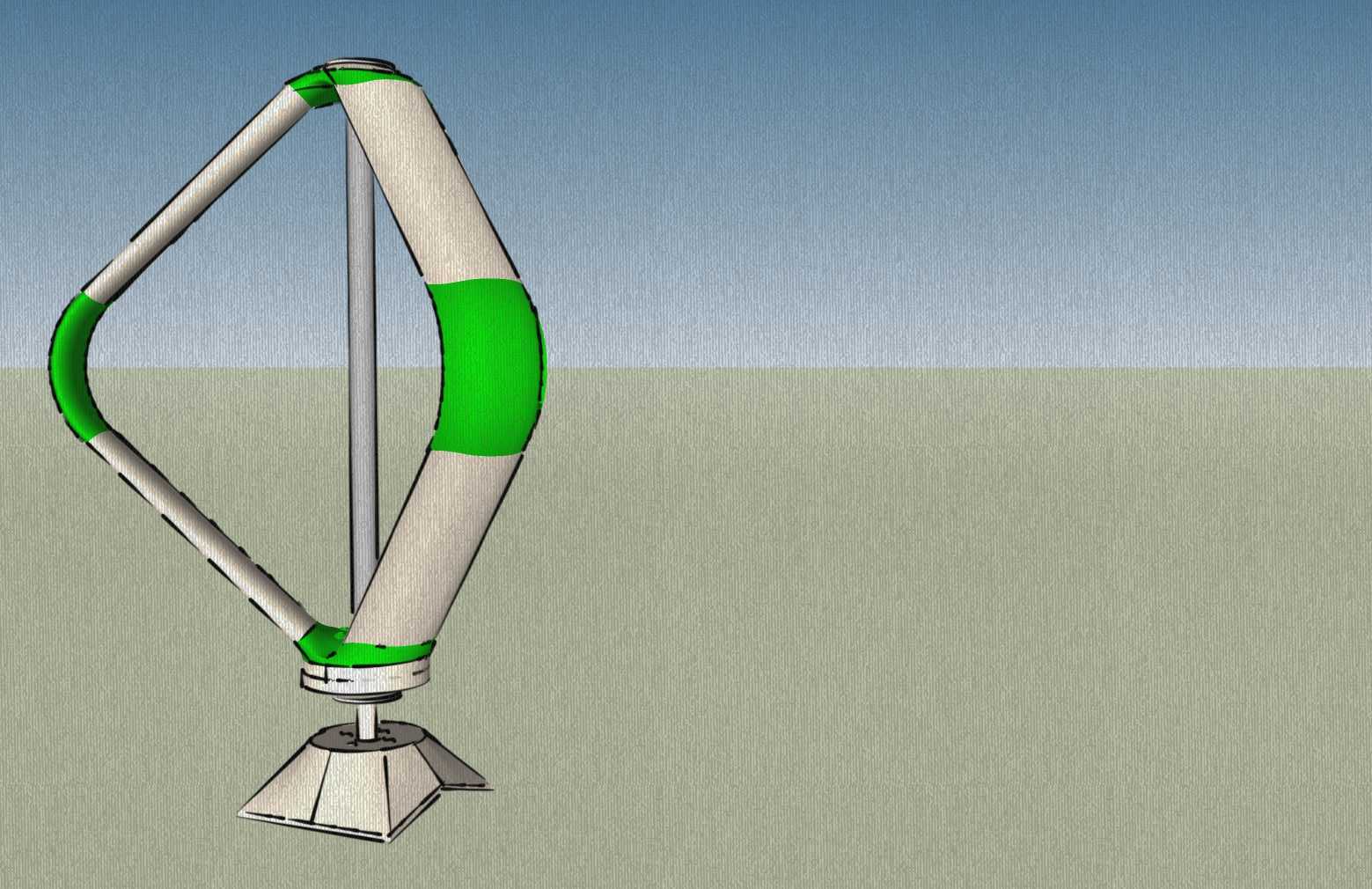

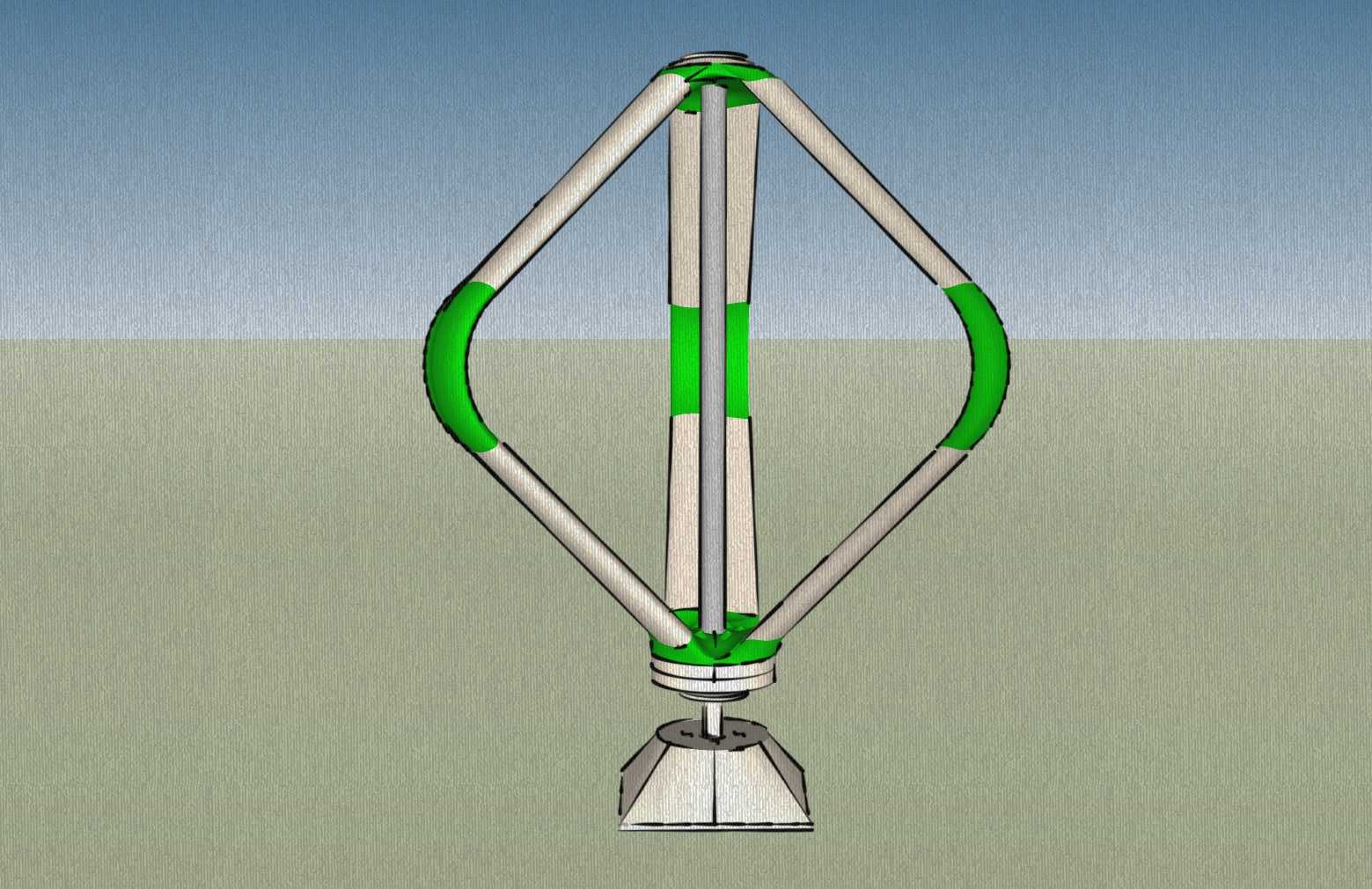

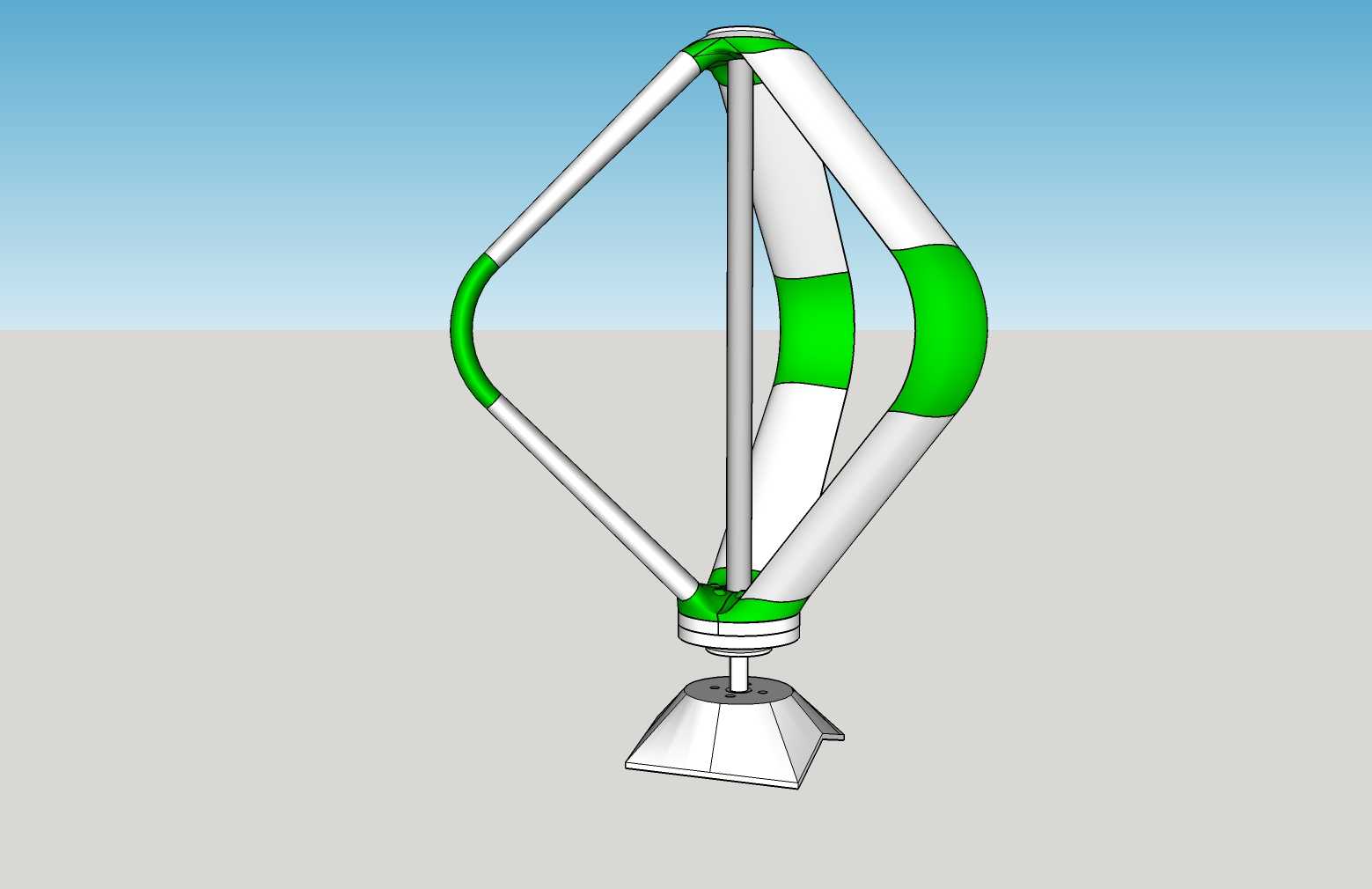

这款垂直轴风力涡轮机针对分布式微风能采集场景设计，区别于传统水平轴风机的对风要求，可适配任意来流方向的风能捕获，尤其适合城市楼宇间隙、乡村散户供电、户外监测设备配套等低风速、风向多变的部署环境，无需加装偏航对风机构，整体结构复杂度远低于同功率水平轴机型。从结构设计逻辑来看，整机采用对称菱形叶片布局，叶片主体为曲面流线型截面，分段设置绿色标识的加强连接段，既保证叶片旋转过程中的气动连续性，又通过分段拼接的结构降低单一部件的成型难度，适配小批量加工或3D打印快速制作的需求。中心支撑轴采用单立柱贯通式设计，从顶部旋转连接端直连底部基座，所有旋转载荷通过立柱传递至底部安装面，避免额外支撑结构带来的风阻损耗。底部基座采用多面棱台造型，底面预留平整安装接触面，可通过膨胀螺栓直接固定在混凝土基座、金属支架顶面甚至建筑屋顶平台，安装边界要求宽松，无需复杂的预埋结构，单台设备安装占地范围不足0.3平方米，适合空间局促的部署点位。功能层面，该机型启动风速阈值较低，在每秒2.5米左右的微风环境下即可启动旋转，叶片旋转过程中气动噪音远低于水平轴风机，不会对周边环境造成声污染，适合对噪音敏感的居民区、校园、景区等场景使用。设计过程中充分考虑了易维护性，所有叶片与中心旋转架的连接点均采用外露快拆结构，无需专用工具即可完成单叶片的更换维护，旋转副部位预留了润滑加注通道，日常运维仅需定期加注润滑脂即可保证长期稳定运行。叶片曲面经过气动优化，在旋转过程中不会产生过大的轴向推力，降低了对基座安装强度的要求，即使在高层楼宇顶部的强阵风环境下，整体结构也能保持稳定，不会出现倾覆风险。整机旋转部件全部做了圆角钝化处理，没有外露尖锐结构，避免运行过程中对周边人员造成磕碰伤害，适配人员活动密集区域的部署要求。
