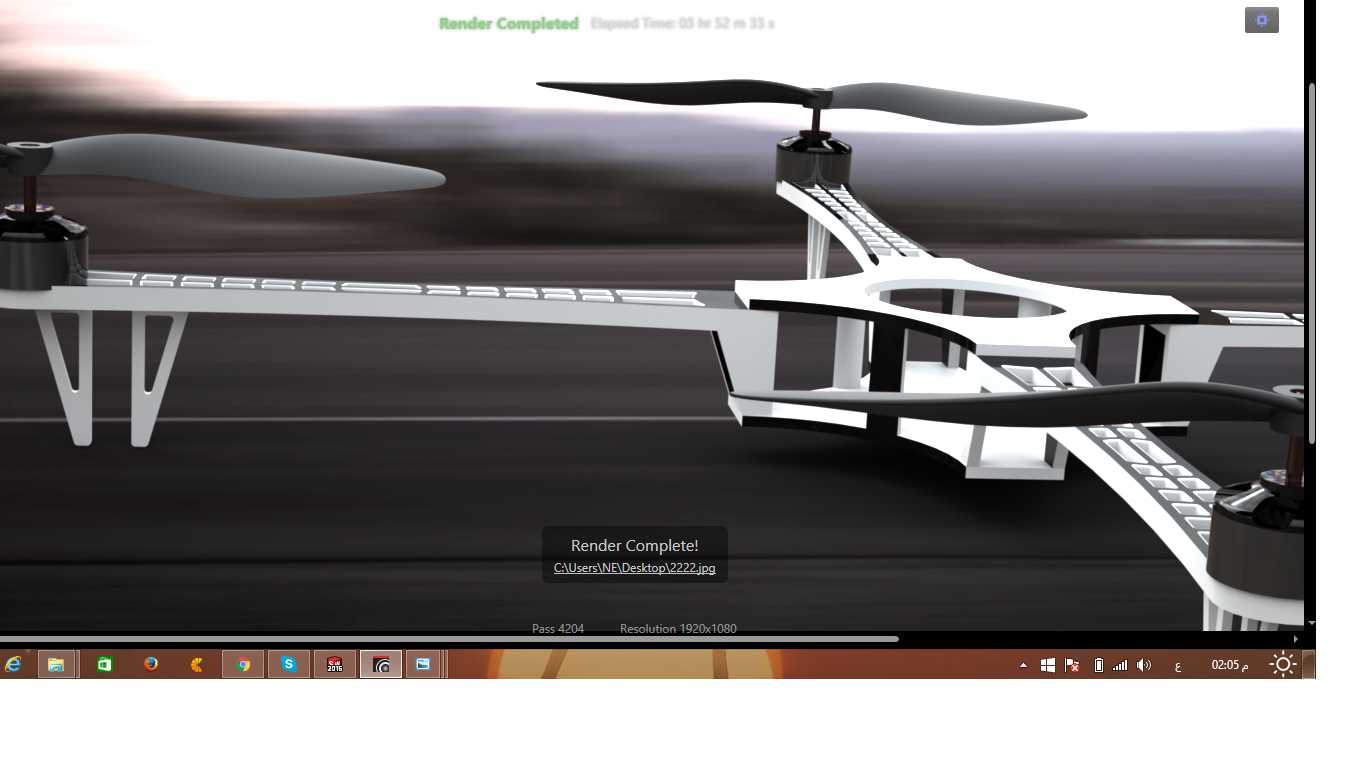

四旋翼无人机无刷动力总成带螺旋桨结构

这套动力部件主要面向小型多旋翼飞行器的动力段配套，日常在消费级航拍无人机、教学用实训四轴飞行器、小型行业巡检无人机上都能见到同结构的应用，核心作用是把电能转化为旋翼旋转的机械能，带动桨叶切割空气产生升力，同时通过转速差调整飞行器的姿态与航向。从结构设计来看，电机采用外转子结构布局，外壳随磁钢一同旋转，螺旋桨直接固定在外转子端面上，省去了额外的传动连接结构，既降低了动力传输的损耗，也减少了故障点，适配小轴距飞行器对紧凑安装空间的要求。桨叶采用两叶式高效翼型设计，桨根位置做了加厚处理，匹配电机安装座的固定孔位，安装时无需额外转接件，直接通过压片或者自锁螺丝就能完成固定，桨叶从根到尖的翼型弦长逐步收窄，同时带有一定的扭转角，能够在不同旋转线速度的位置匹配最优迎角，降低旋转过程中的涡流损耗，提升动力效率。设计过程中优先考虑了安装边界的适配性，电机定子部分的安装孔位采用通用的航模电机孔距标准，能够适配市面上多数标准轴距的四旋翼机架碳管或者机臂安装座，电机外径控制在常规22系列电机的尺寸区间，不会和相邻机臂上的桨叶发生运动干涉，桨叶长度匹配对应拉力等级的电机输出能力，旋转时的扫掠直径不会超出机架的安全边界，避免飞行过程中桨叶碰撞机架结构。从功能特性上看，外转子无刷电机的转动惯量匹配对应尺寸的两叶桨，调速响应速度能够满足多旋翼飞行器姿态调整的动态要求，在急加速、急减速的姿态调整过程中，不会出现明显的动力滞后，桨叶做了动平衡匹配设计，高速旋转时的振动量控制在较低水平，不会给飞控的陀螺仪传感器带来额外的振动干扰，也能降低机架结构的疲劳损耗。实际选型搭配时，这套结构可以直接作为单轴动力单元匹配对应电调使用，安装时只需要保证电机安装面与机臂端面垂直，就能保证桨叶旋转平面处于水平状态，避免产生额外的分力影响飞行稳定性，桨叶的固定方式兼顾了拆装便捷性，日常更换受损桨叶时不需要拆解电机主体，只需要松开桨夹螺丝就能完成替换，外转子的外壳结构同时兼顾了散热功能，旋转过程中带动的气流可以直接带走定子绕组工作产生的热量，保证长时间大拉力输出时电机不会出现过热退磁的问题。
