带轮移动折叠式太阳反射定日装置

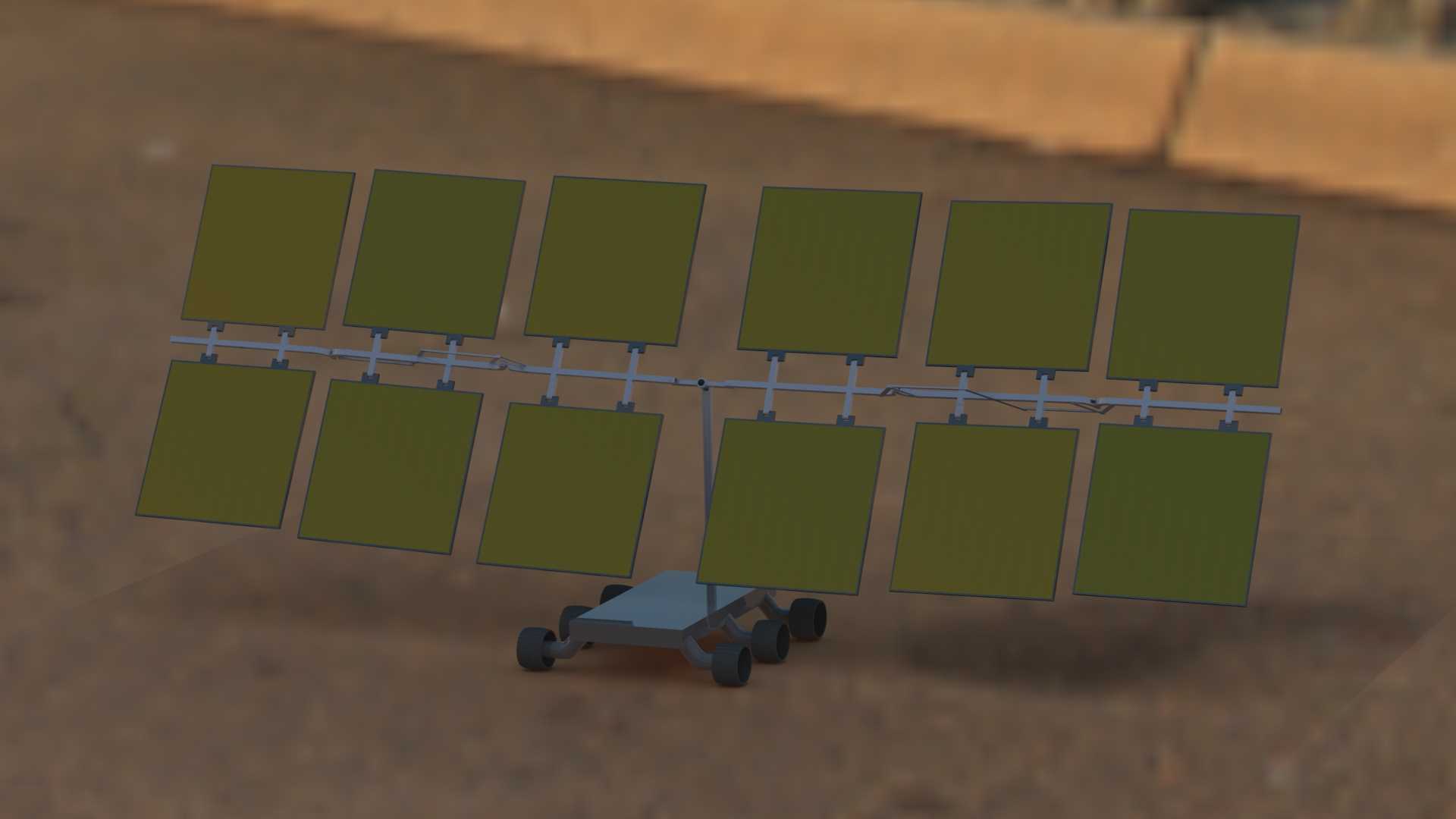

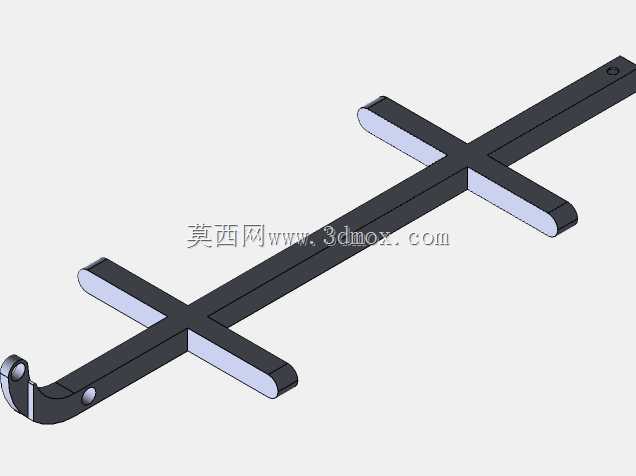

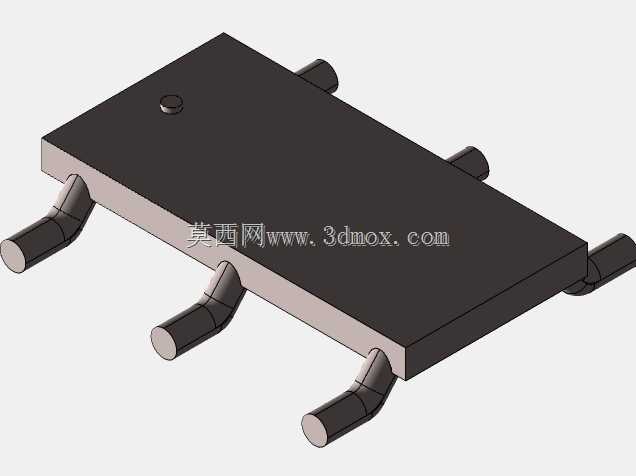

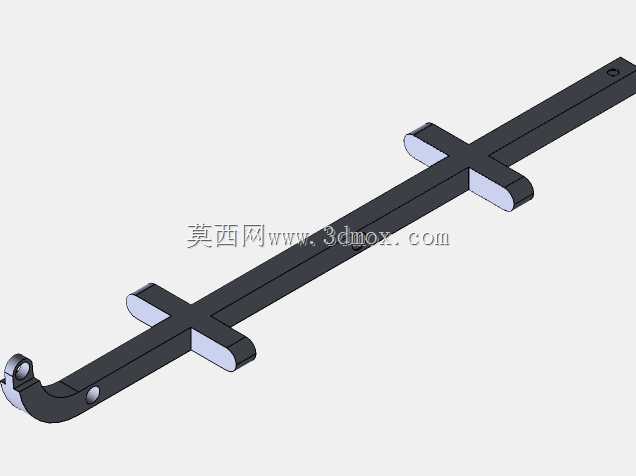

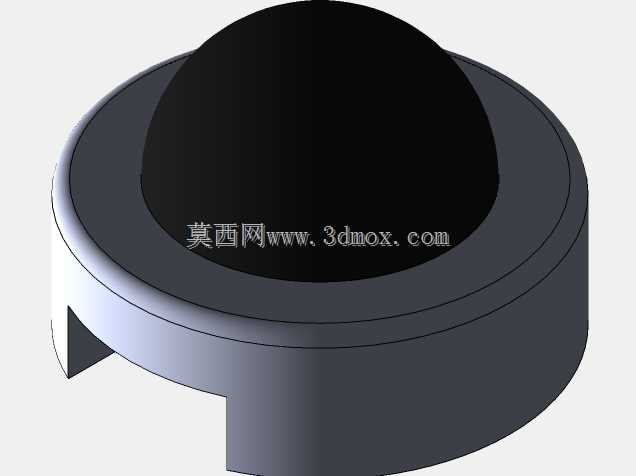

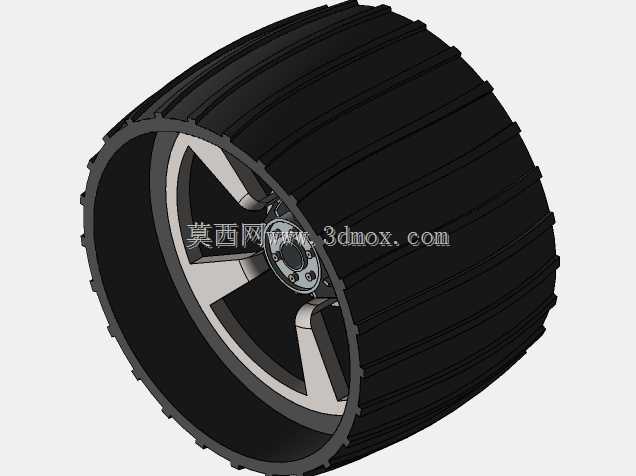

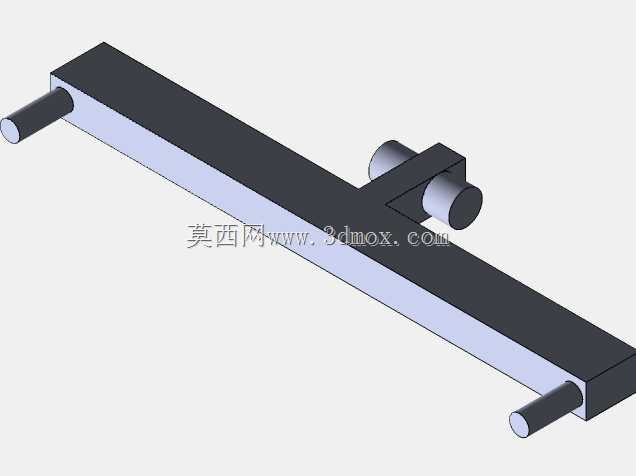

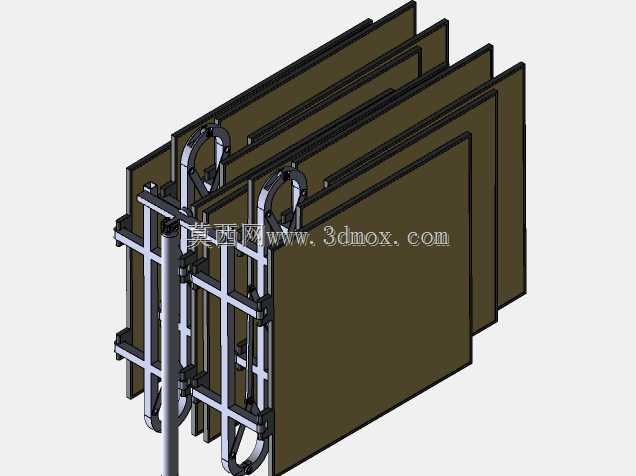

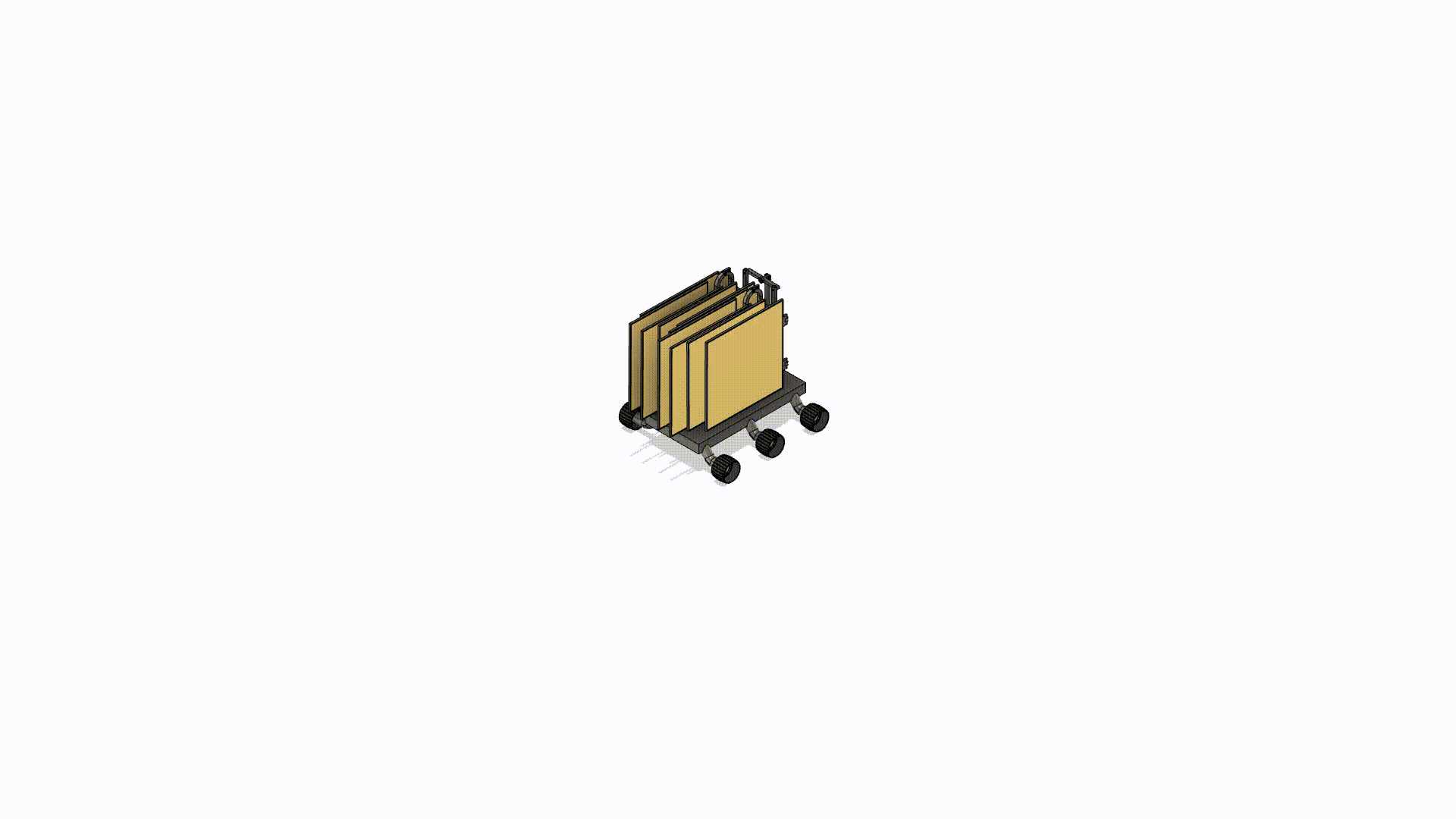

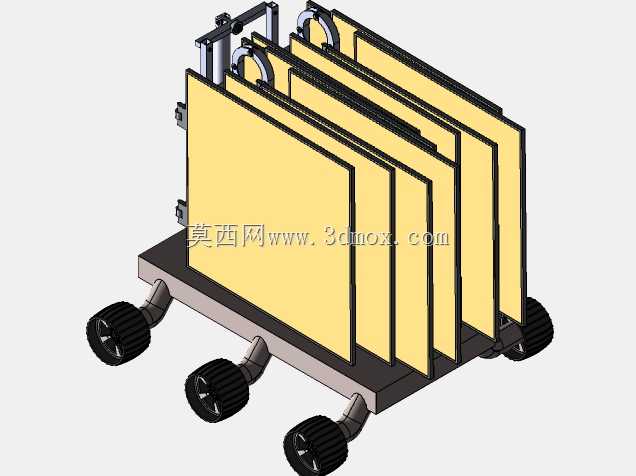

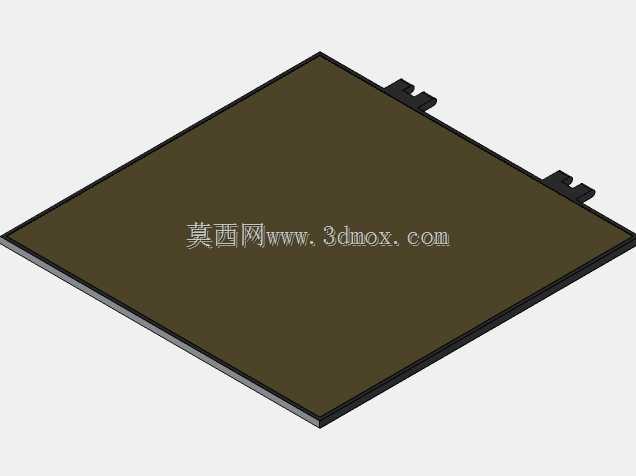

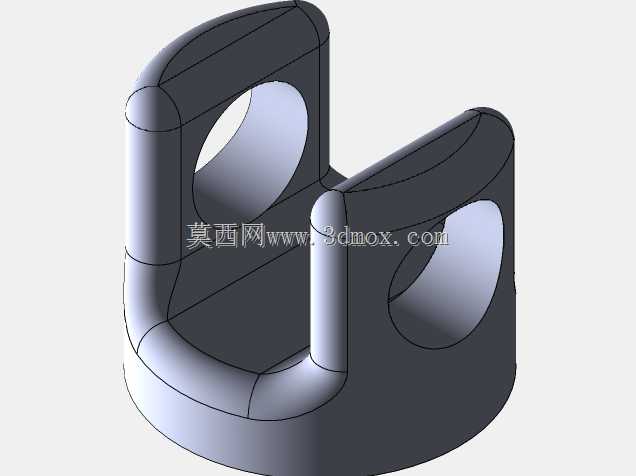

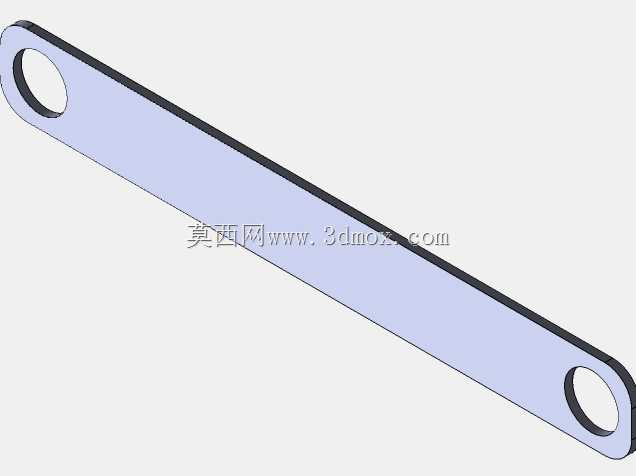

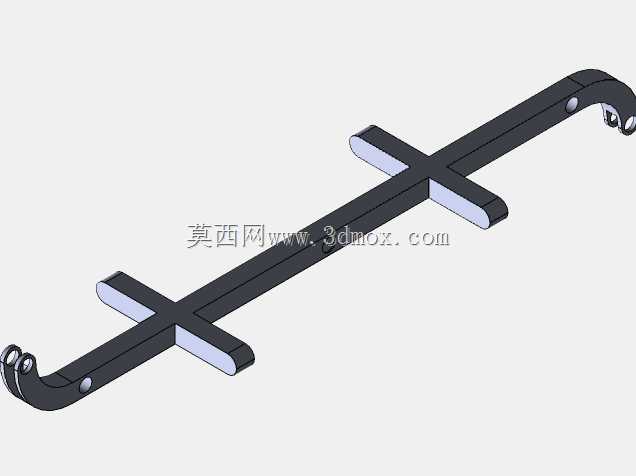

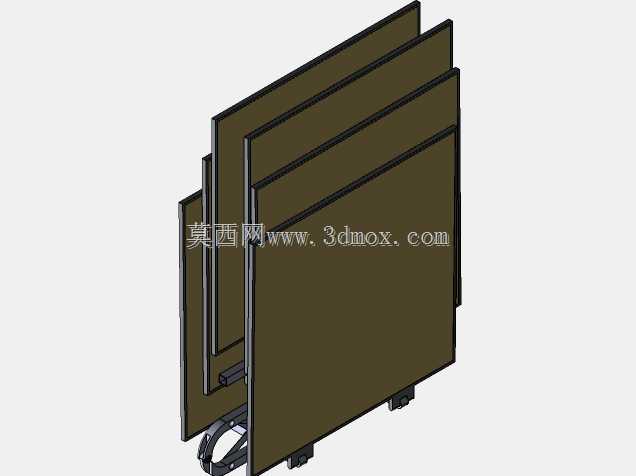

这套可移动折叠式太阳反射装置，主要适配临时太阳能聚光测试、户外光热实验、移动式光伏补光、应急光热供热这类需要灵活调整点位的作业场景，区别于固定塔架式定日设备，它不需要做预埋基础，转场时无需拆解主体结构，单人即可推动完成点位转移，适配野外临时试验场、厂区临时光热测试区、户外科普展示区这类非固定安装的使用场景。整套装置的反射单元共12块，单块反射板有效采光面积约1平方米，反射面采用高平整度板材，保证反射光线的平行度满足聚光要求，折叠动作采用平行运动连杆机构实现，收拢状态下反射板依次层叠贴合，整体占用空间大幅压缩，展开后每块反射板可独立调整俯仰角度，配合双轴回转结构，两个调节轴的转动角度均超过90度，可覆盖全天太阳高度角、方位角的变化范围，保证不同时段都能将太阳光精准反射到指定目标区域。装置底部搭载带刹车的万向脚轮，移动时可灵活转向，到位后锁死脚轮即可固定位置，不会因风力或轻微触碰发生偏移。设计阶段重点考虑了移动状态下的结构稳定性，反射板的支撑框架采用轻量化型材制作，在保证结构刚度、避免反射面形变的前提下控制整体重量，方便短距离人工推移。双轴调节结构集成了太阳位置传感模块，可实时采集太阳方位数据，自动调整反射板角度，无需人工反复校准，大幅降低现场操作的工作量。整套装置展开后的外形尺寸控制在1500mm×1500mm×2000mm范围内，这个尺寸边界既保证了总反射面积满足实验需求，也适配常规厂区通道、实验场地门廊的通行宽度，转场时不需要额外拆除周边设施即可顺利通过。折叠机构的连杆铰接点都做了耐磨处理，长期反复折叠展开不会出现间隙过大导致的定位偏差，反射板的固定结构预留了微调余量，安装时可逐块校准反射面角度，保证整体聚光精度。移动平台的底座做了配重设计，重心偏低，即使在户外有风的环境下展开使用，也不会出现侧翻风险，收拢状态下整体重心进一步降低，推移过程中稳定性更好。
