数控机床主轴用65mm直线激光指针座

在数控加工、精雕加工、板材裁切等生产场景中，加工原点定位、走刀路径预判是影响加工精度与换产效率的核心环节，传统靠肉眼对齐、划线标记的方式不仅耗时久，还容易因视角偏差产生定位误差，尤其在大尺寸板材加工、多工序换刀加工时，微小的定位偏差就可能导致整批工件报废。这款适配机床主轴的直线激光指针座，正是为解决这类加工定位痛点设计的辅助功能部件，可直接安装在直径65mm的机床主轴侧部，无需对原有主轴结构做破坏性改造，安装后不会干涉主轴的上下进给运动、刀具装夹操作以及切削液喷淋路径。

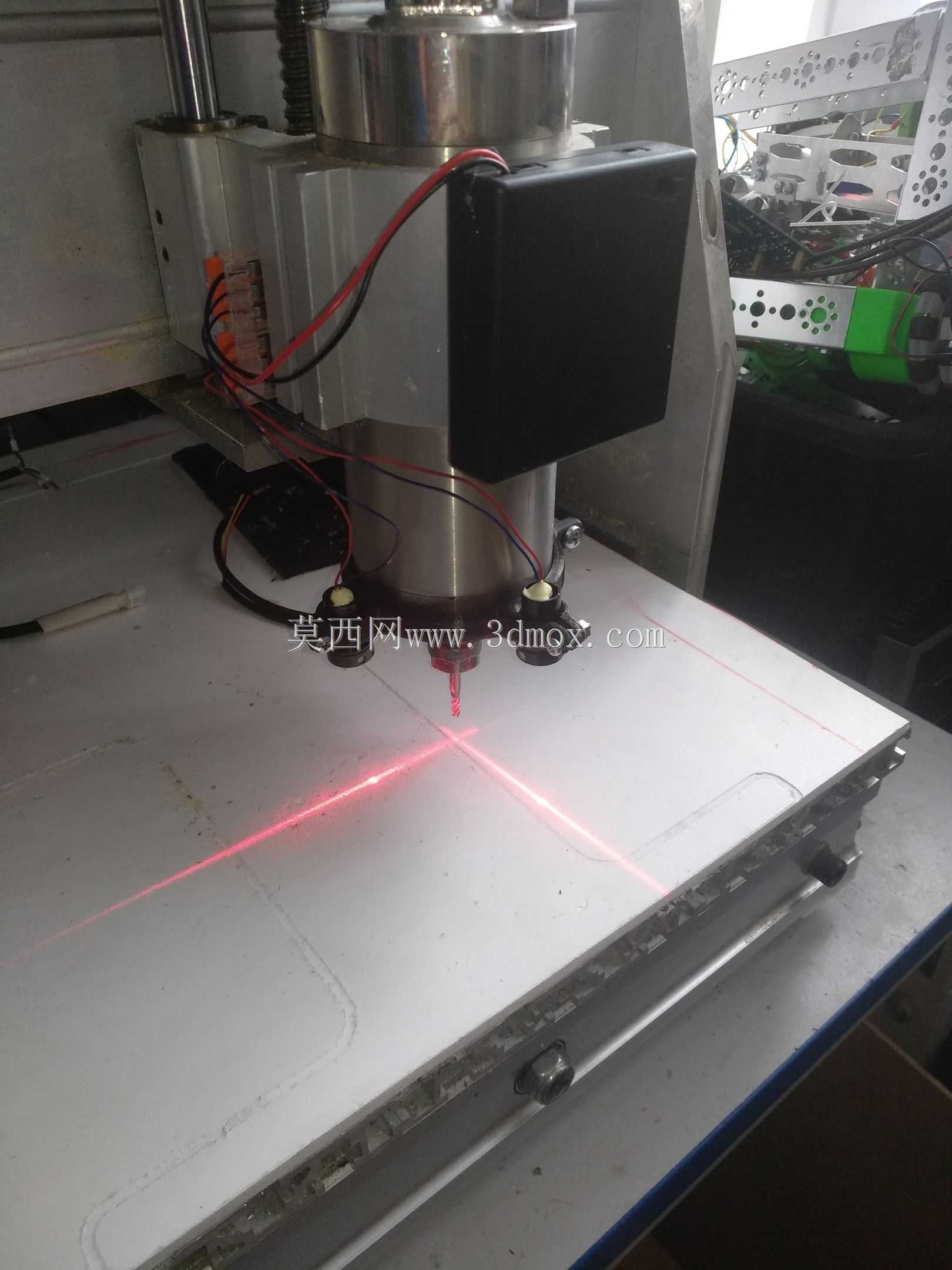

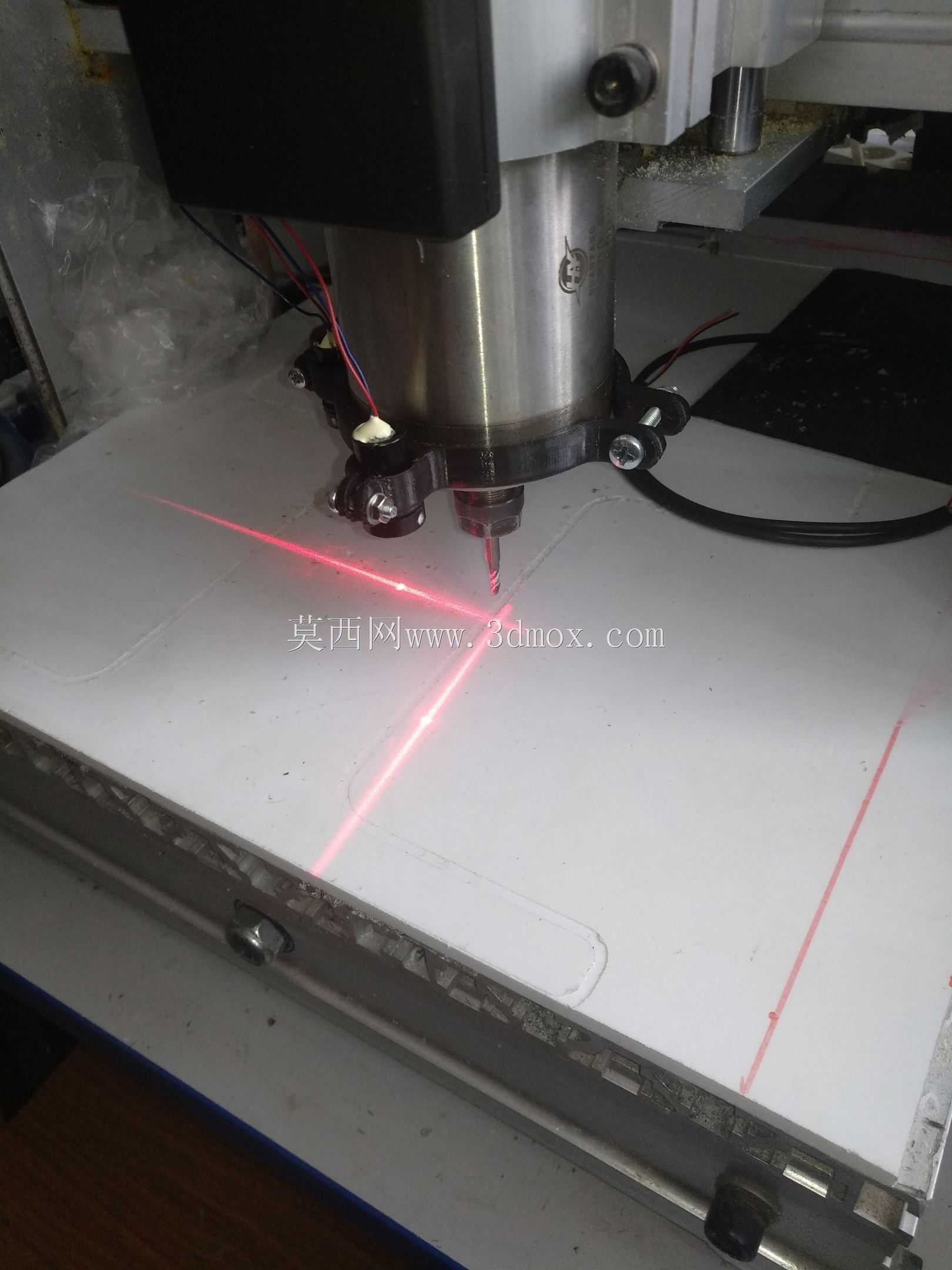

从实际使用功能来看，该部件搭载的十字线激光模组可在加工工件表面投射出高亮度的红色正交直线，两条直线的交点恰好对应刀具的垂直加工落点，操作人员在装夹工件后，无需启动主轴转动，仅需开启激光即可快速对齐工件原点标记，还能直观预判刀具的走刀路径，提前排查工件装夹位置是否超出行程、夹具是否会与主轴发生碰撞，大幅降低首件试切的出错概率。在进行亚克力、木材、铝合金等易划线工件加工时，还可借助激光线快速核对工件的装夹平行度，省去反复打表校准的繁琐步骤。

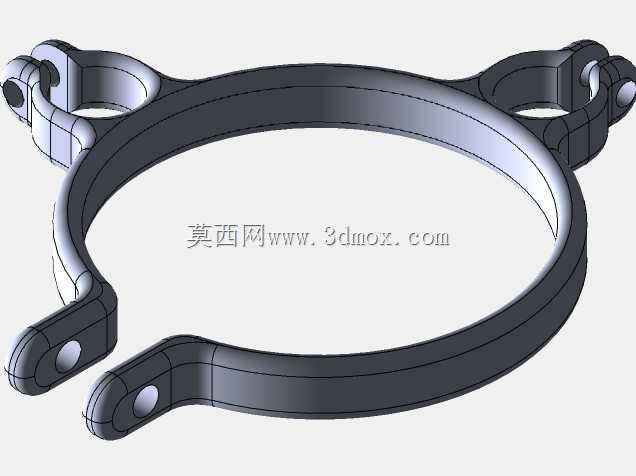

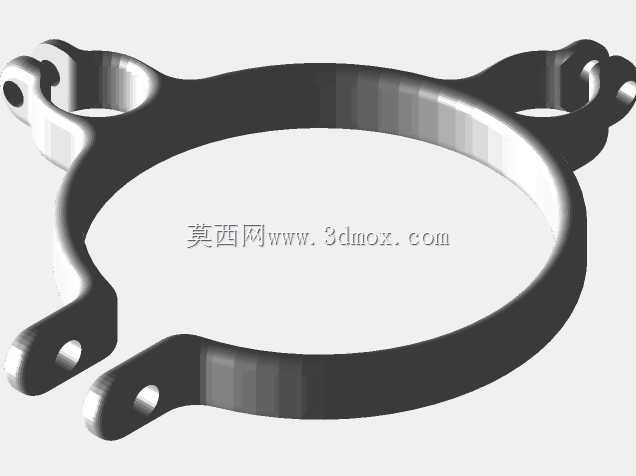

设计层面，这款激光指针座采用分体式抱箍结构，抱紧接触面做了防滑纹理处理，既可以保证在主轴高速运转、设备快速移动时不会出现移位松脱，又能根据实际使用需求灵活调整激光的投射角度，适配不同加工高度的定位需求。外壳采用硬质阳极氧化铝材加工，具备优秀的抗切削液腐蚀、抗加工碎屑冲击能力，可适配车间多粉尘、多油污的复杂加工环境。供电线路采用内置走线设计，沿主轴侧部的原有走线槽排布，避免加工过程中线路被刀具、切屑剐蹭破损。

安装边界方面，该指针座适配的主轴直径为65mm，抱箍锁紧后的整体外伸长度控制在42mm以内，整体高度不超过35mm，安装后不会超出主轴防护罩的安全防护范围，也不会影响原有防尘罩、吸尘管路的安装使用。激光模组的焦距可通过端部的微调旋钮进行调节，可在50mm到500mm的加工高度范围内投射出清晰锐利的十字线，满足不同加工深度的定位需求。
