12V转3.3VAC-DC降压变换电路板

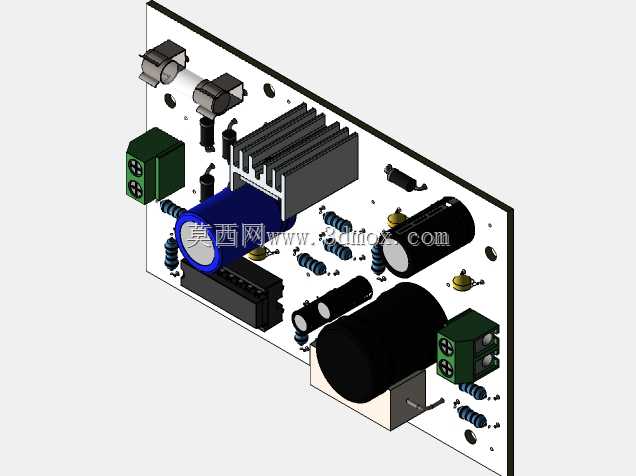

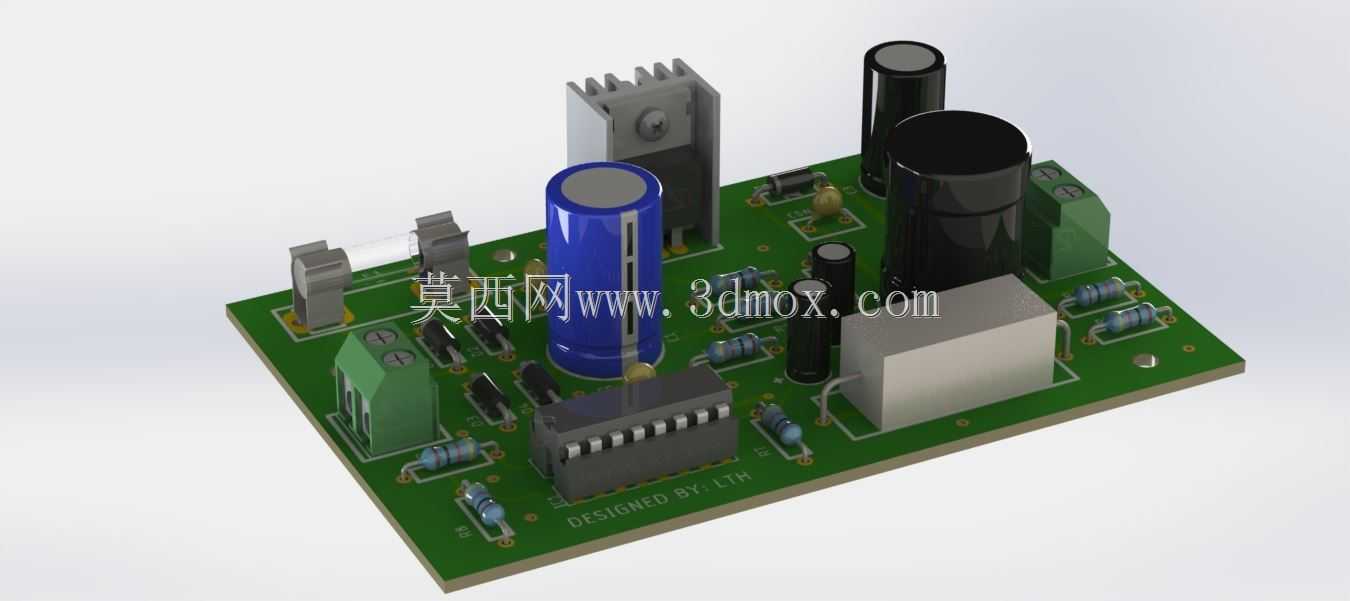

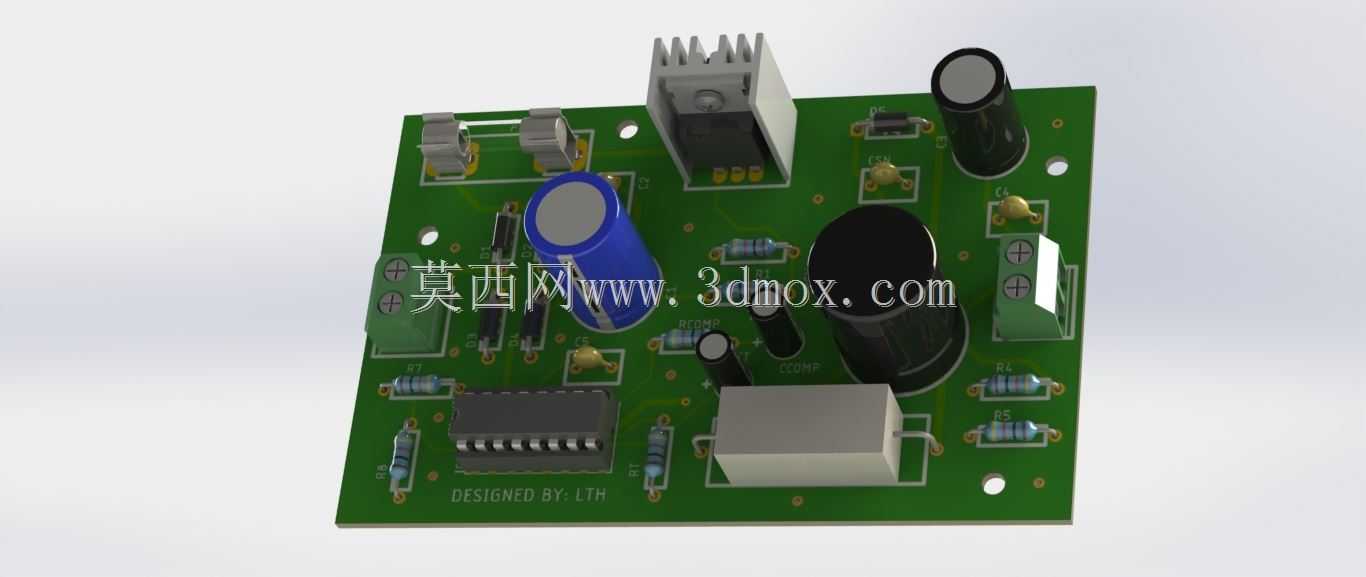

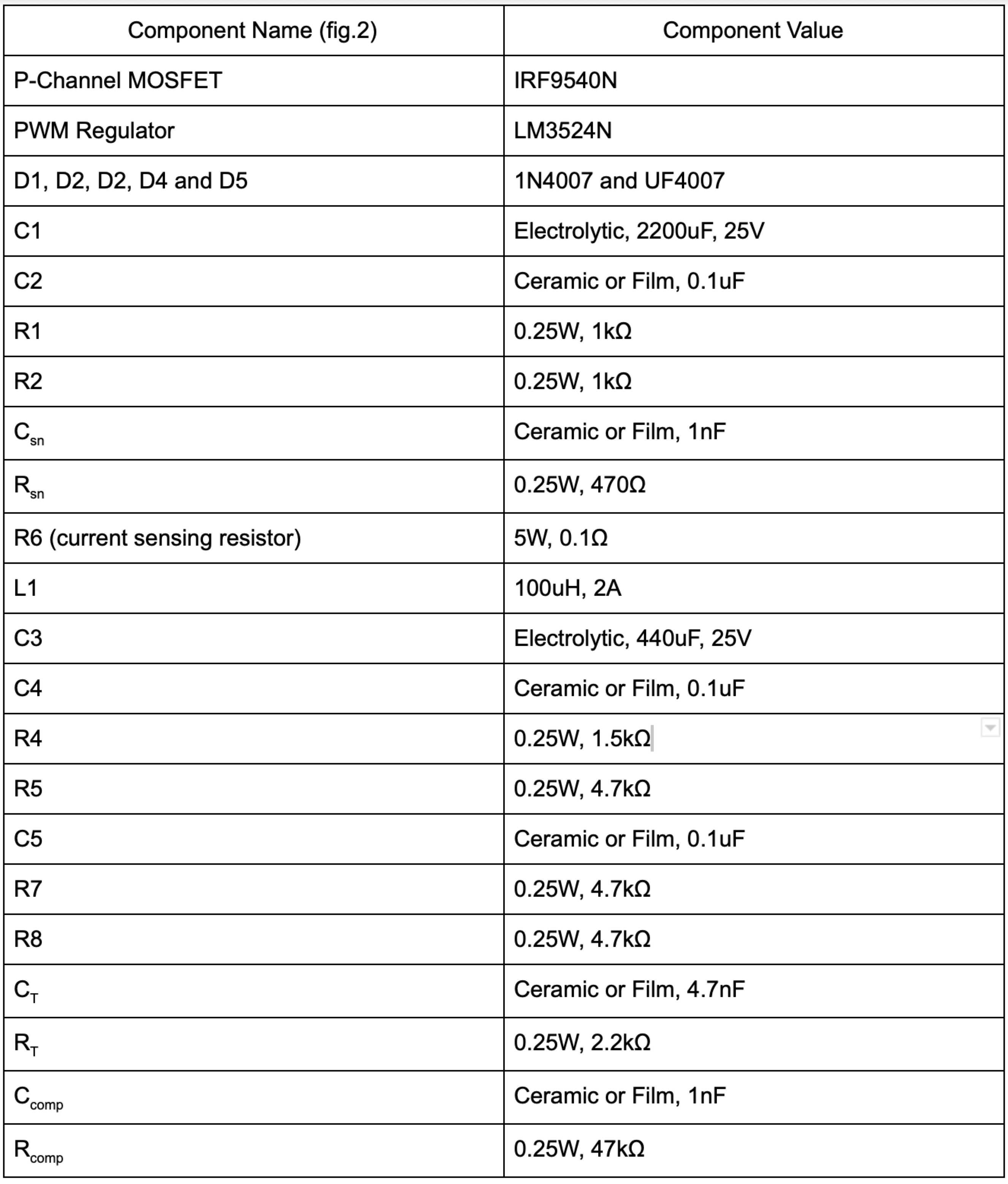

这款AC-DC降压变换电路，核心面向低压直流供电的工业测控、嵌入式设备前端供电场景，常见于工业传感器组网供电、小型工控板卡前置电源、实验室桌面测试工装供电等对供电稳定性有明确要求的场合，能够直接对接常规工频交流供电回路，无需额外前置变压模块即可输出稳定的3.3V直流电压，适配多数3.3V供电的主控芯片、信号采集模块的供电需求。从功能特性来看，电路额定输入为12V RMS工频交流，额定输出3.3V直流时最大带载能力可达1A，功率回路选用额定2A电流规格的MOSFET作为开关器件，搭配PI架构的LM3524DN控制芯片实现PWM闭环反馈调节，反馈回路直接采样输出端电压动态调整开关占空比，能够在输入电压波动±15%、负载在0.1A到1A区间跳变时维持输出电压偏差不超过±3%，满足多数工业级低压设备的供电精度要求。电路设计阶段特意加入双重短路保护机制，除了控制芯片自带的过流检测关断逻辑外，还在交流输入侧串联了保险熔丝，当输出端出现短路、过流故障时，芯片会在微秒级关断开关管输出，若故障电流超出芯片保护阈值，熔丝会快速熔断切断输入回路，避免故障扩大烧毁后级负载。同时针对轻载工况下MOSFET开关损耗偏大、输出纹波升高的问题，设计了专门的缓冲吸收回路，能够在轻载、中载区间有效抑制开关尖峰，降低输出纹波噪声，避免对后级敏感模拟电路造成干扰。从PCB布局与安装边界来看，整块电路板采用单面板FR-4基材设计，功率器件与信号器件分区排布，高压交流输入侧与低压直流输出侧预留足够的爬电距离，满足常规工业设备的安规间距要求；板上的大体积电解电容、散热片均按照波峰焊工艺要求设计焊盘尺寸，大功率MOSFET配套的立式散热片高度不超过板上最高的电解电容高度，整板安装时可直接通过四角的安装孔固定在设备内部的塑料立柱上，输入输出端采用插拔式接线端子，无需焊接即可完成现场接线，适配小批量设备组装的快速接线需求。建模过程中完整还原了板上所有元器件的实际外形尺寸与安装位置，包括不同容值的电解电容、色环电阻、二极管、集成芯片、接线端子、散热片的结构细节，PCB板上的丝印标识、焊盘轮廓也做了对应还原，可直接用于设备内部的结构干涉检查、供电模块装配仿真，也可作为电力电子教学场景下的开关电源结构演示模型使用。
