NEMA L5-20P法兰式工业电源插座结构设计

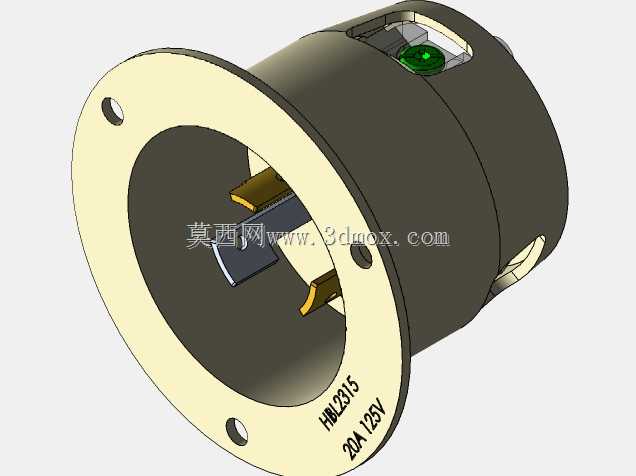

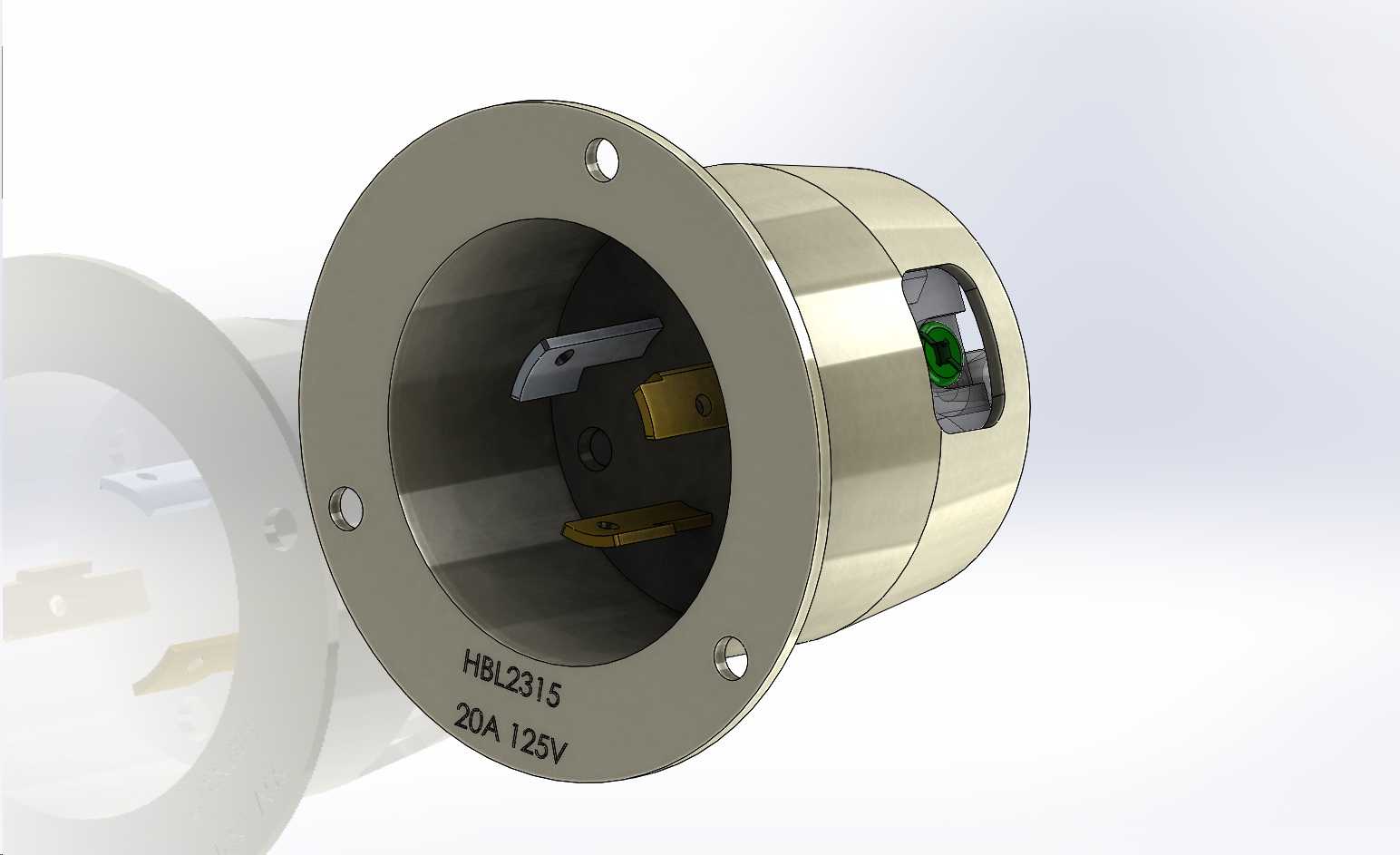

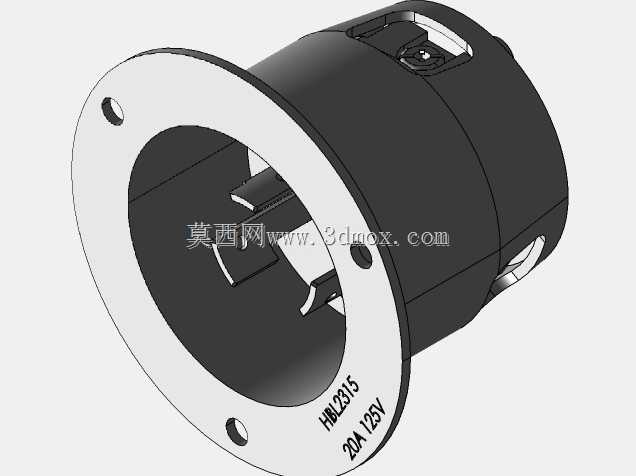

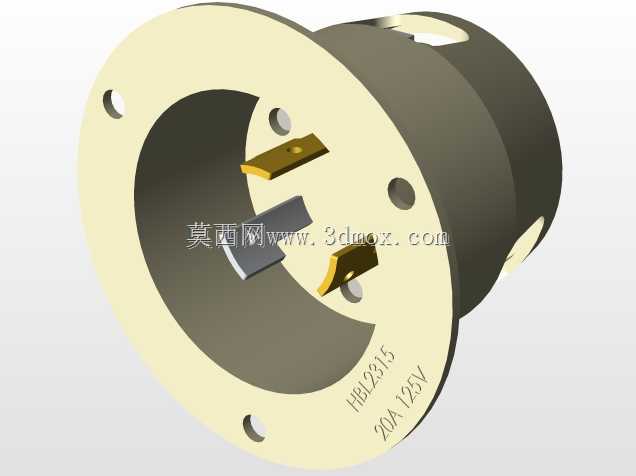

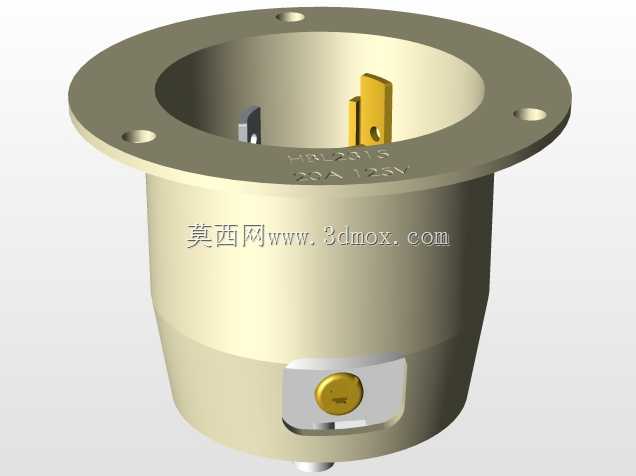

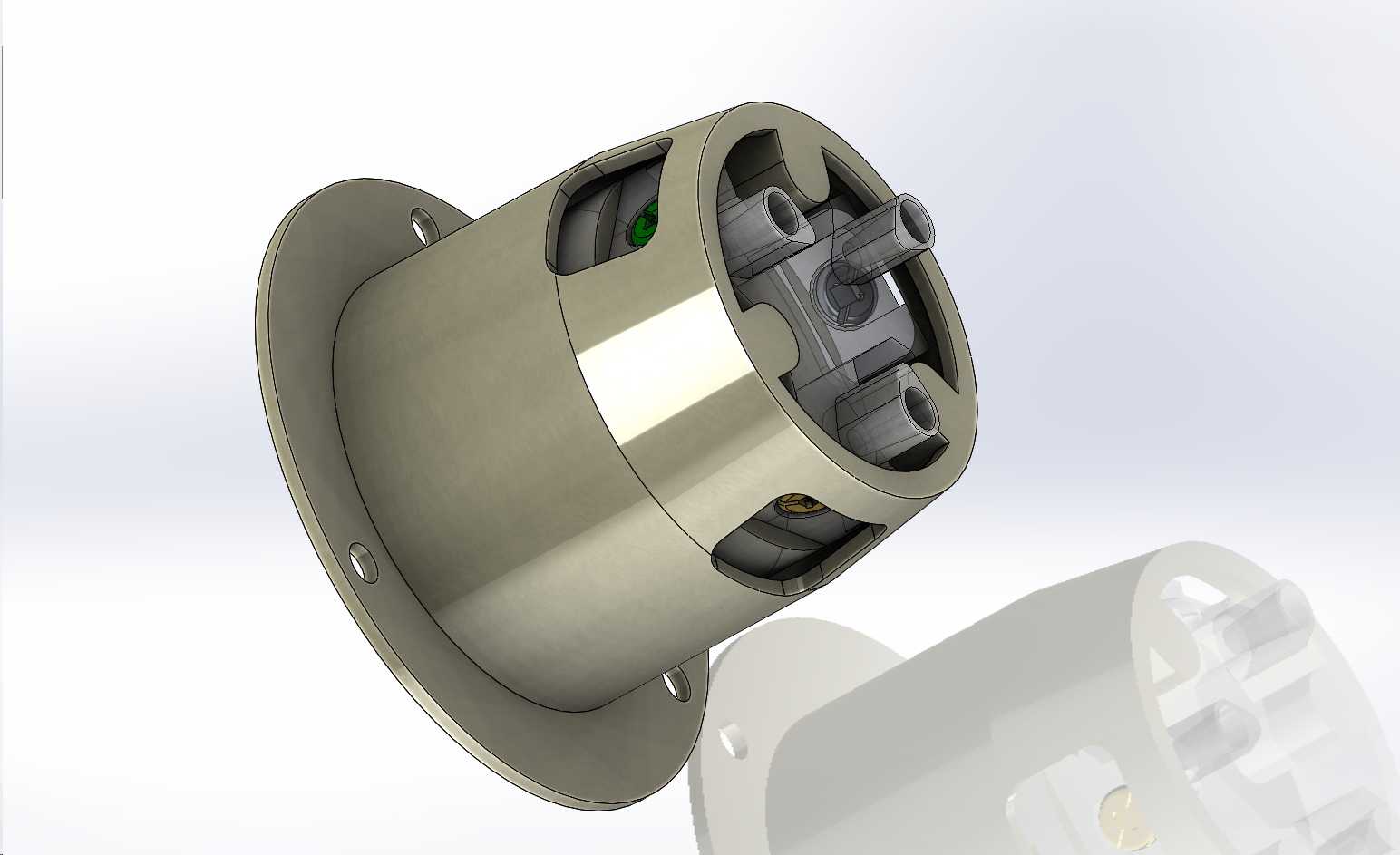

这款法兰式锁止电源接插件，主要面向工业现场、户外移动配电、小型机电设备、临时施工供电等场景的电源接驳需求，适配20A 125V交流供电回路，采用2极3线接地的接线制式，能够在有振动、频繁插拔的使用环境下保持可靠的电气连接，避免普通插座容易松脱断电的问题。从结构设计来看，整体采用圆形法兰安装形式，法兰盘上均匀布置三个安装孔，可直接通过螺丝固定在设备壳体、配电箱面板或者预制的安装板上，安装边界清晰，法兰盘的厚度经过适配，既保证安装后的结构强度，又不会突出安装面过多影响周边部件布置。接插端采用带锁止的结构设计，插头插入后可通过旋合卡紧，避免设备运行过程中受拉扯、振动导致接头脱落，有效降低供电中断的风险。内部导电部件采用分区布置，火线、零线、接地极的位置严格遵循NEMA标准的相位排布，避免错接引发的电气安全问题，接线端位于插座背部，采用螺纹端子锁紧导线，无需额外压接端子，现场接线操作便捷，导线锁紧后抗拉能力强，不会因导线拉扯导致接线松脱。外部绝缘套采用尼龙材质，具备不错的耐磨、耐油、耐候性能，能够适应车间、户外工地等相对复杂的使用环境，绝缘壳体的壁厚经过校核，既满足电气绝缘的爬电距离要求，又控制整体重量，不会给安装面带来额外的负载。建模过程中严格还原了产品的实际装配关系，法兰盘与主体壳体的配合台阶、内部导电片的固定槽位、背部的接线腔结构、接地极的标识位置都按照实物尺寸还原，能够直接用于设备配电接口的干涉检查、安装开孔尺寸校核，也可以作为配电系统三维布线的参考模型，帮助结构设计人员在设备布局阶段提前确认电源接口的安装空间、插拔操作空间，避免后期装配时出现空间不足、与周边部件干涉的问题。在选型适配时，需要注意该款插座为暗装法兰固定形式，背部需要预留足够的接线腔空间，导线弯折半径要符合电气施工规范，安装面的开孔尺寸需要与法兰定位台阶匹配，保证安装后插座与安装面贴合紧密，避免灰尘、水汽从安装缝隙进入壳体内部。
