立式手动液压起重顶升设备结构模型

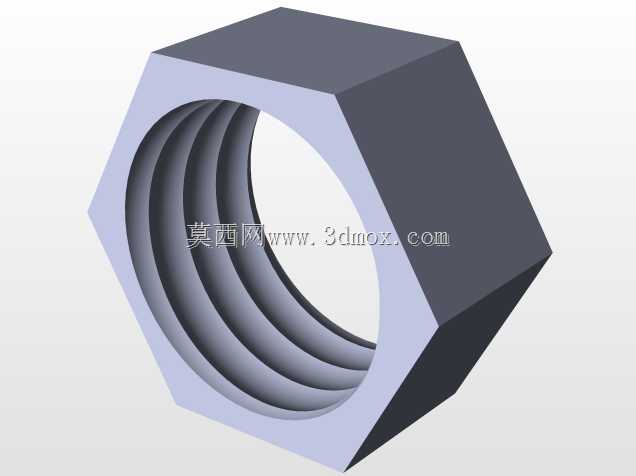

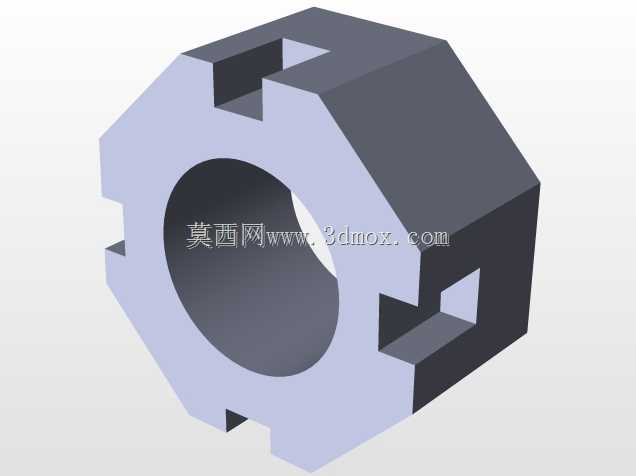

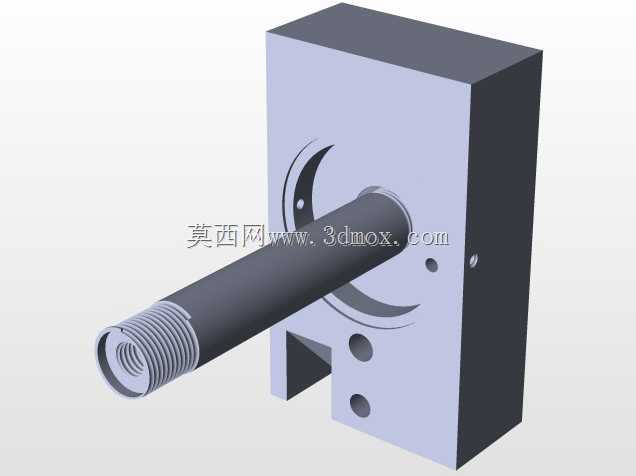

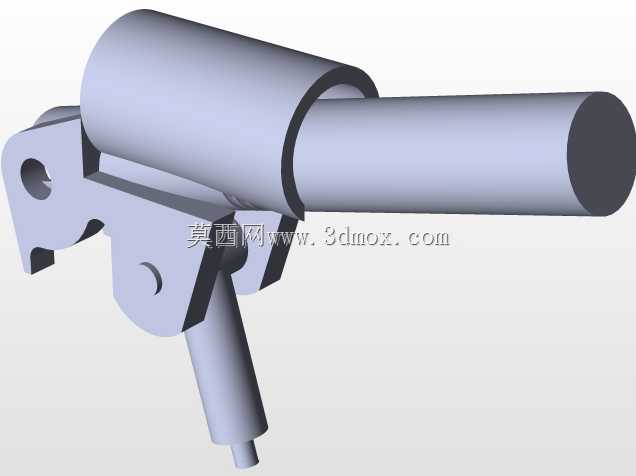

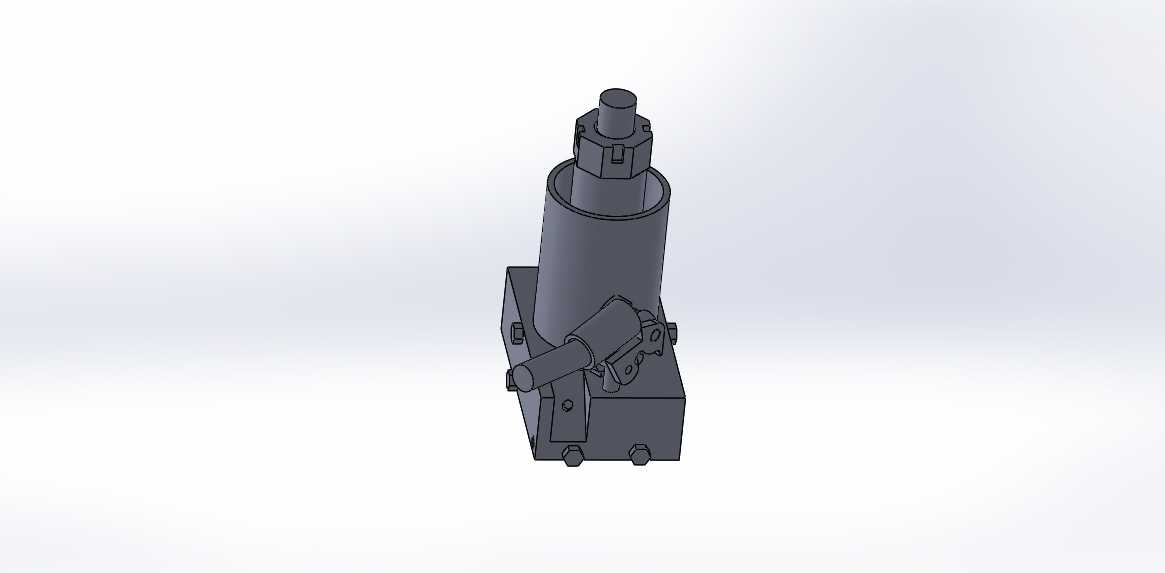

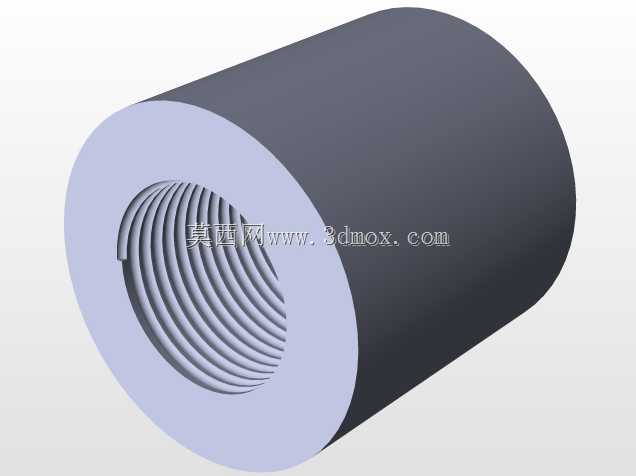

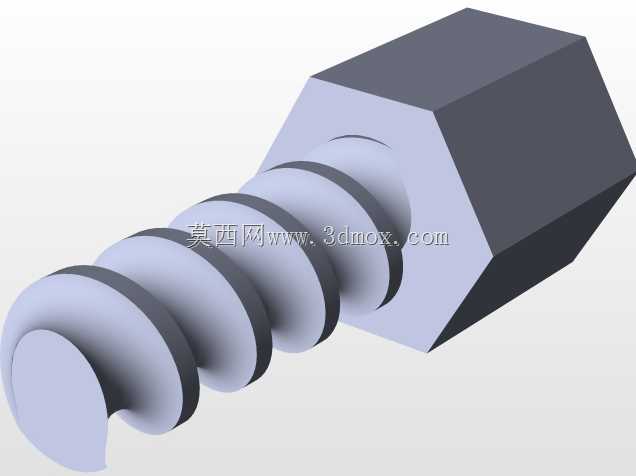

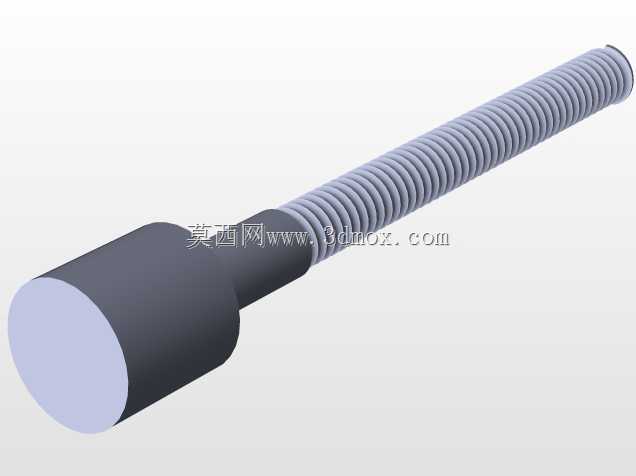

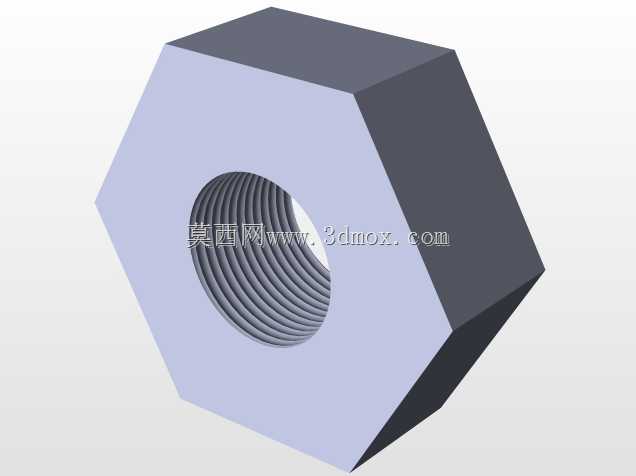

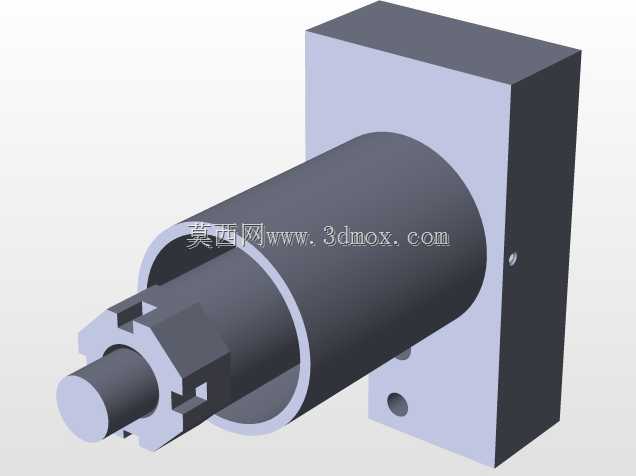

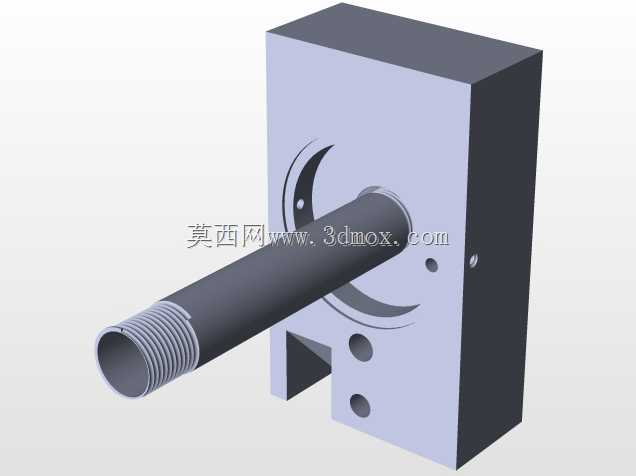

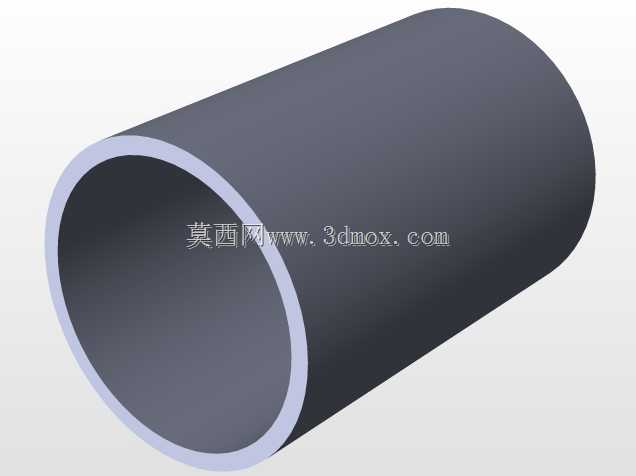

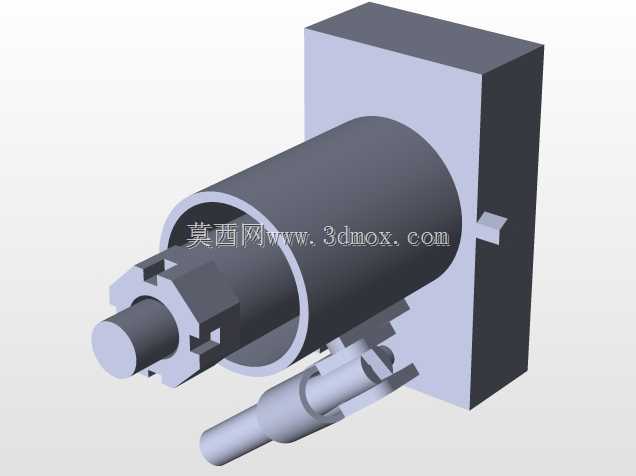

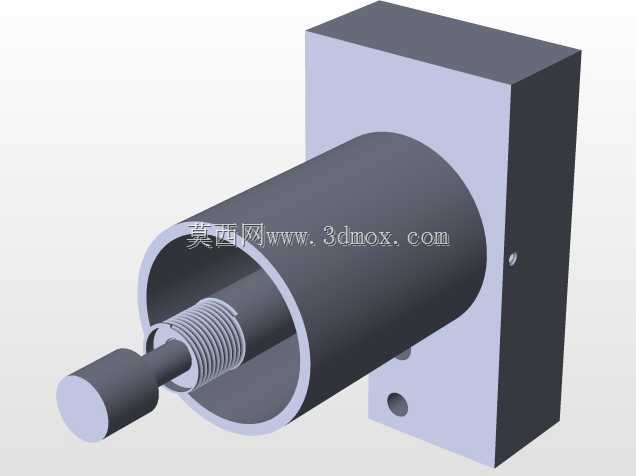

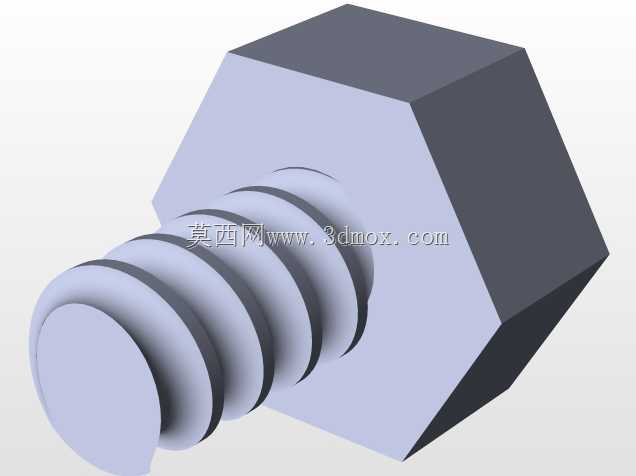

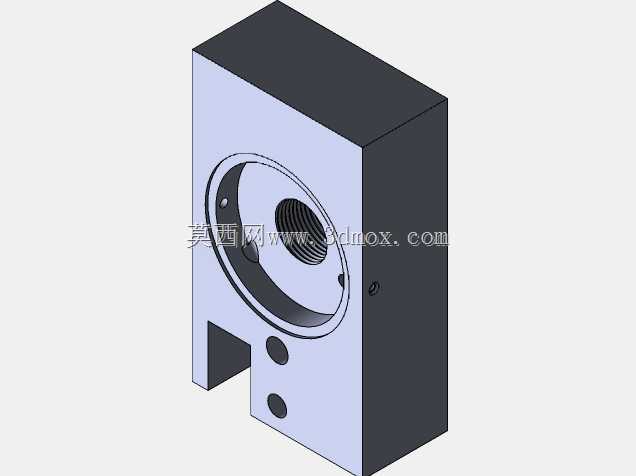

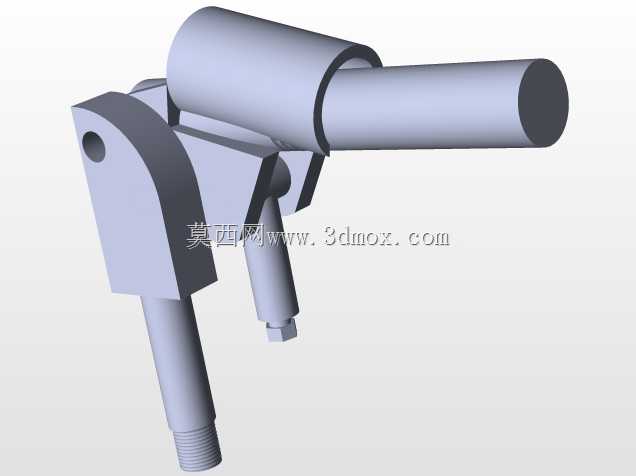

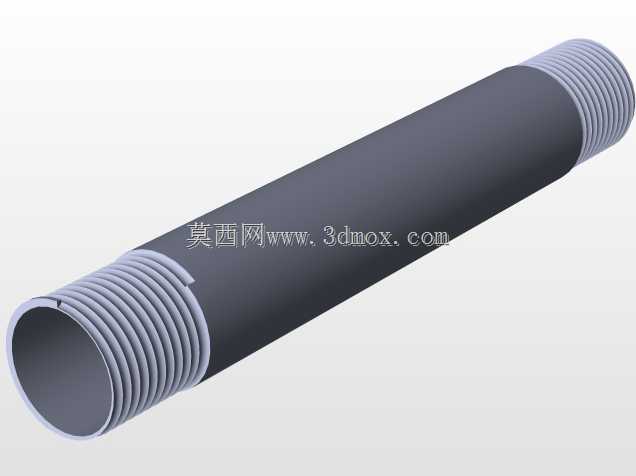

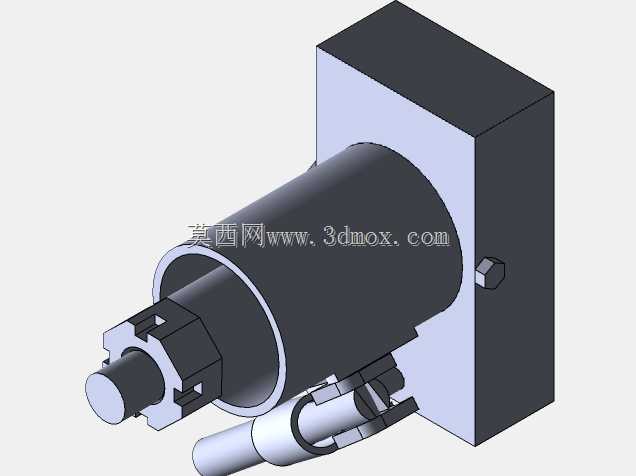

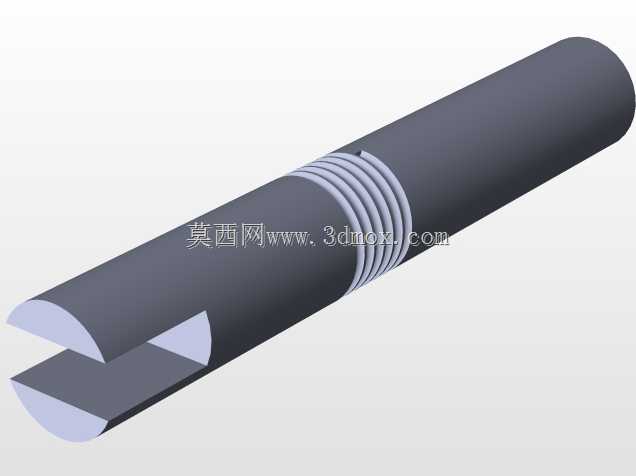

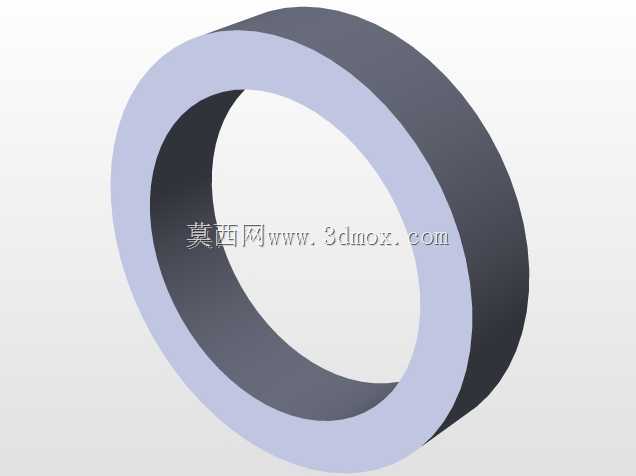

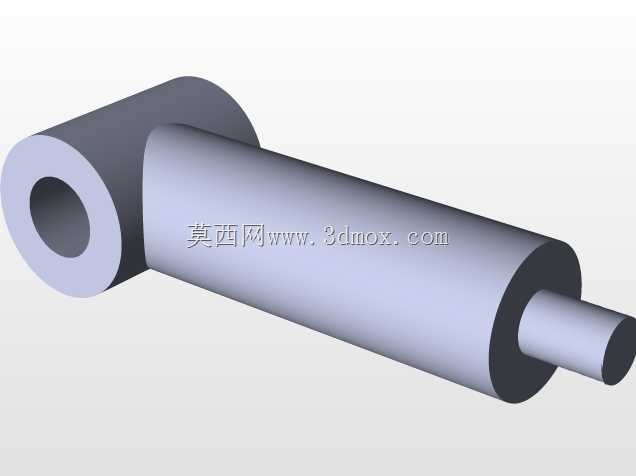

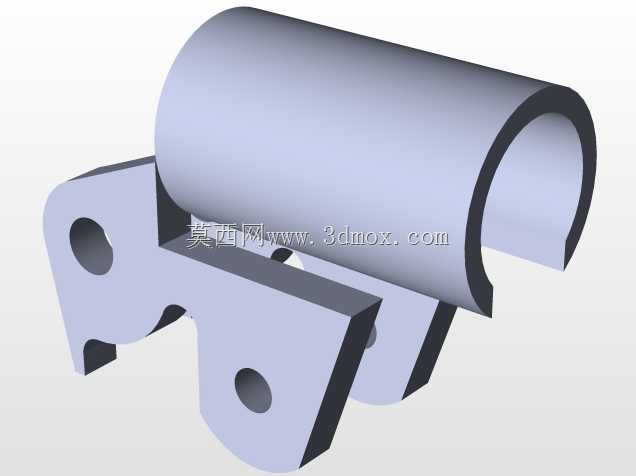

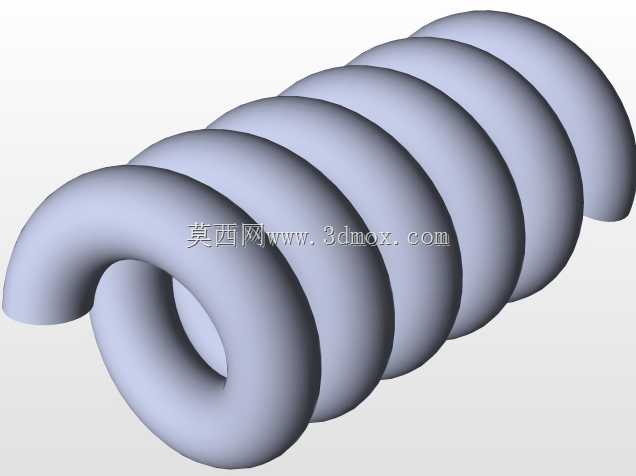

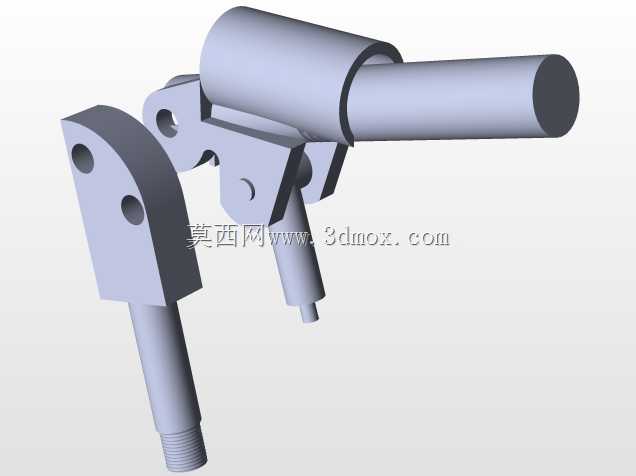

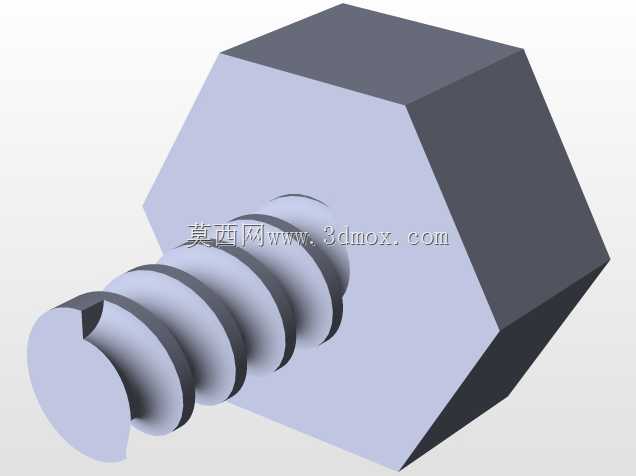

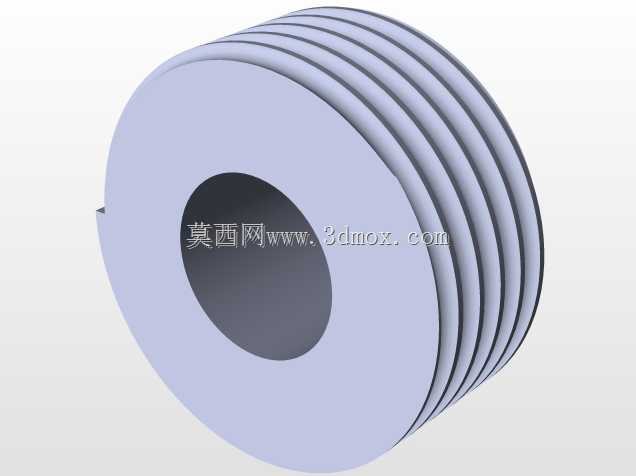

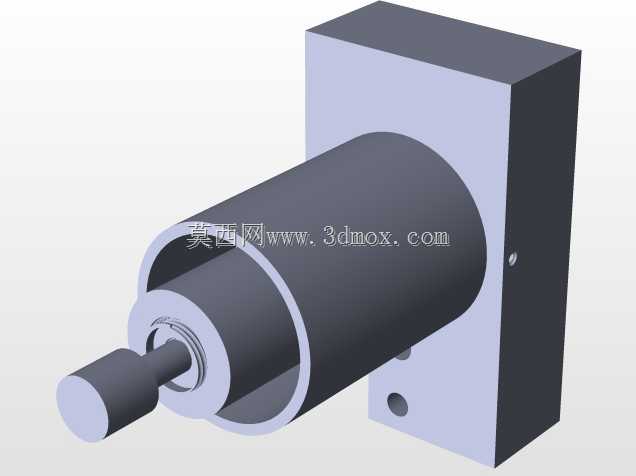

在设备检修、重物移位、小型构件安装等现场作业场景中，这类手动液压顶升设备是一线作业人员最常接触的小型起重机具，它不需要外接动力源，依靠手动压杆驱动内部液压回路完成顶升动作，在无供电、空间狭窄的作业场景下具备极强的适配性。从结构设计逻辑来看，该模型完整还原了手动液压千斤顶的核心组成：底部的方形基座承担整机承重与安装定位功能，基座上预留的螺栓孔位可根据作业需求加装固定压板，避免顶升过程中设备滑移；缸体部分采用单作用柱塞式结构，内部集成了单向阀、卸油阀、储油腔等核心液压元件，手动压杆与柱塞泵的连接位置设计了铰接式摇臂结构，作业时通过反复压动摇臂驱动小柱塞往复运动，将液压油压入主缸腔推动主柱塞上升，实现重物顶升。设计过程中重点考量了作业边界与受力合理性：主柱塞的伸出行程匹配常规小型顶升作业的高度需求，避免过长柱塞导致的缸体受力失稳；顶部的锁紧螺母可在顶升到位后旋紧贴合缸体端面，作为机械锁止结构分担液压回路的保压负载，防止长时间承重时液压油内泄导致重物沉降；卸油阀布置在基座侧方，作业完成后可通过旋钮缓慢开启卸油阀，控制主柱塞平稳回落，避免重物快速下坠引发安全风险。从安装与使用边界来看，该类千斤顶的基座底面平整度要求较高，作业时需放置在硬度足够的支撑面上，若地面松软需垫入钢板扩大受力面积，防止基座下陷引发倾斜；顶升作业时需保证主柱塞轴线与重物重心重合，避免偏载导致柱塞侧向受力，损坏缸体内壁密封件。模型还原的结构细节覆盖了实际产品的装配关系：基座与缸体采用螺栓连接密封，铰接摇臂的销轴位置预留了润滑注油点，各密封槽的尺寸与常规O型圈规格匹配，可直接用于液压千斤顶的结构教学、装配工艺模拟，也可作为小型起重设备选型阶段的结构参考，帮助设计人员理解手动液压顶升设备的力传递路径与液压回路布局，在设计同类型小型液压机具时可直接参考其受力结构与操作件布置逻辑，优化作业时的操作便捷性与结构可靠性。
