三角底座可调式螺旋支撑顶升装置

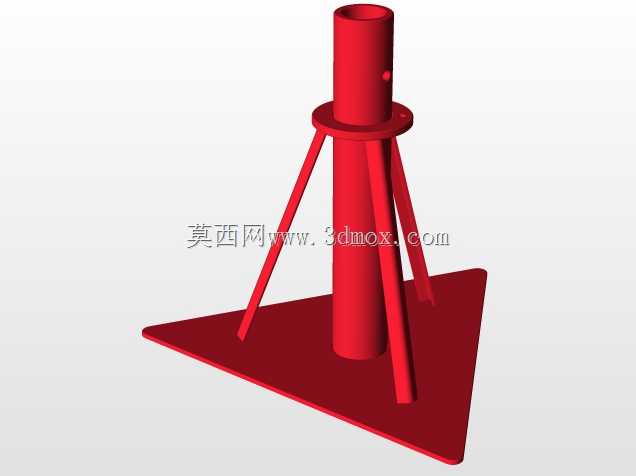

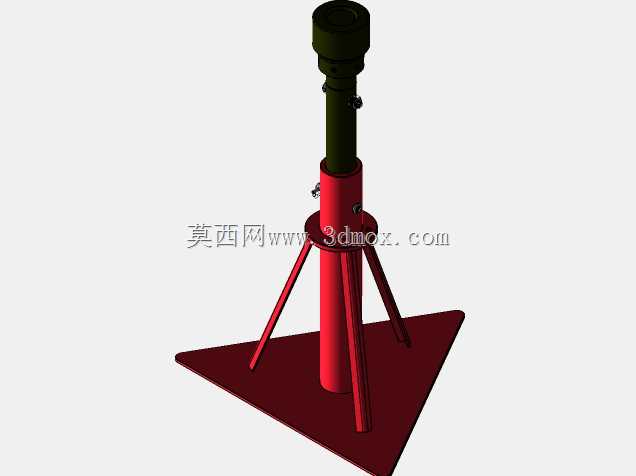

这款三角底座可调式螺旋支撑顶升装置，在重型设备安装、工装夹具定位、临时承重支撑场景中有着广泛的应用，很多车间里做大型构件组对、设备调平的时候，都会用到这类结构的支撑件。从结构设计来看，底部采用等边三角形钢板作为承载底座，相比圆形或者方形底座，三角结构在不平整地面上能获得更稳定的三点支撑接触，不会因为地面局部凸起出现支撑晃动的问题，底座钢板厚度经过承重校核，能够将上部载荷均匀分散到接触地面，避免局部压强过大造成地面凹陷或者支撑失稳。中间的主体承力柱采用多级套筒式螺旋结构，通过旋转套筒可以实现支撑高度的连续调节，调节段设置有锁紧结构，高度调整到位后可以通过侧部的锁紧螺钉锁死调节位置，避免承重过程中出现高度回缩或者滑移，顶部的承力头采用圆柱端面接触设计，接触面积经过匹配计算，既能保证和被支撑构件的接触贴合度，又不会因为接触面积过大造成调节时的卡滞。设计过程中优先考虑了现场使用的实用性，三根斜向支撑筋从主柱下部延伸到底座三角的三个端点，形成稳定的三角桁架受力结构，能够抵消支撑过程中产生的侧向分力，哪怕被支撑件存在少量水平偏移载荷，也不会出现支撑倾倒的问题。安装边界上，底座的三角外接圆尺寸适配常规车间的工位间距，不会占用过多操作空间，最小收缩高度可以满足低矮空间的支撑需求，最大伸出高度覆盖了常规设备安装、构件调平的常用高度区间，不需要额外搭配垫块就能完成大部分场景的支撑作业。实际使用时，操作人员可以先将装置放置到需要支撑的点位下方，旋转主柱套筒将顶部承力头贴合到被支撑件底面，调整到需要的支撑高度后拧紧紧固螺钉即可完成固定，不需要复杂的操作流程，单人就能完成高度调节与固定作业。这类支撑装置相比液压类顶升设备，不存在密封件泄漏、泄压回落的风险，长期静置支撑的稳定性更好，适合作为长时间承重的固定支撑件使用，在重型构件焊接组对、大型设备安装调平、仓储临时承重点位搭建等场景下，都能提供可靠的竖向支撑力，结构上没有易损的精密部件，日常维护只需要定期在螺旋调节副上涂抹润滑脂，就能保证调节动作顺畅，使用寿命远高于同类薄壁结构的支撑件。
