带蜗壳流道的涡轮增压器涡轮结构

在车用动力、工业压缩机组的配套设计中，这类带蜗壳流道的涡轮结构是核心能量转换部件，日常选型建模时，需要兼顾气动效率与安装适配性，不能只盯着叶轮型线忽略外围壳体的边界约束。从实际应用场景看，这类结构既可以匹配小排量乘用车的涡轮增压系统，利用发动机排气能量驱动叶轮压缩进气，提升充量系数；也可以适配小型工业压缩机的首级压缩单元，完成气体的初步升压导流，不同场景下的安装边界差异较大，建模时需要提前预留对接空间。

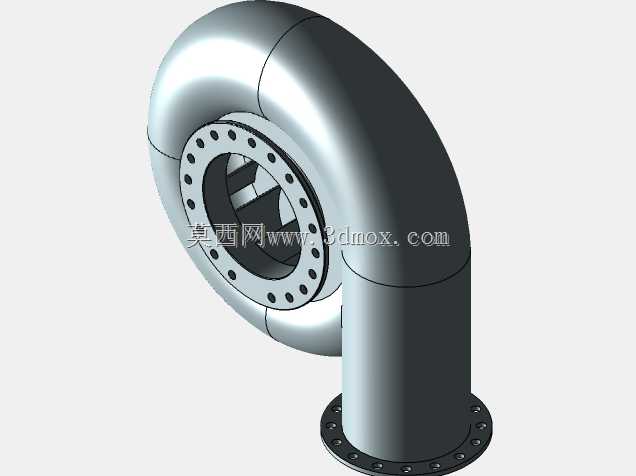

设计这类结构时，首先要敲定蜗壳的型线走向，蜗壳的截面变化需要匹配叶轮出口的气流速度梯度，避免流道内出现局部涡流造成能量损失，图中蜗壳采用的是等宽渐变截面设计，从叶轮出口处的大截面逐步收窄到下方的出口法兰，气流在壳体内完成90度转向的同时保持流速稳定，不会出现突变的压力波动。叶轮端的法兰采用了周向均布螺栓孔设计，孔位的节圆直径需要和配套的轴承箱、中间体安装面完全匹配，螺栓孔的数量和孔径要根据工作压力等级核算，避免运行中出现密封失效。下方的出口法兰同样采用带螺栓孔的对接结构，法兰端面需要预留密封槽的安装位置，对接管路的通径要和蜗壳出口截面完全匹配，避免通径突变造成额外的流阻损失。

从功能特性上看，这类涡轮结构的核心作用是将流体的动能、压力能转换为旋转机械能，或是反过来通过叶轮旋转对流体做功完成压缩，蜗壳的作用除了导流之外，还能起到一定的稳流效果，降低出口气流的脉动值，减少下游管路的振动。建模过程中需要注意叶轮和蜗壳内壁的间隙控制，间隙过大会造成内部泄漏降低效率，间隙过小则容易在热态运行时出现叶轮碰壳的故障，需要根据工作温度下的材料热膨胀系数预留合理的间隙值。安装边界方面，除了两端法兰的对接尺寸之外，还要考虑蜗壳自身的支撑结构位置，避免运行过程中壳体的振动传递到相邻部件，整体的外形轮廓要适配配套设备的安装舱室尺寸，尤其是弯管段的转弯半径不能超出舱室的边界，避免出现安装干涉。实际建模时还要注意壳体壁厚的均匀性，避免壁厚突变造成铸造过程中的应力集中，影响部件的使用寿命。
