卧式压缩机组配套压力容器结构设计

项目分类:3D模型 发布时间:2021-09-02 ID:261404
  • 卧式压缩机组配套压力容器结构设计
  • 卧式压缩机组配套压力容器结构设计
  • 卧式压缩机组配套压力容器结构设计
  • 卧式压缩机组配套压力容器结构设计

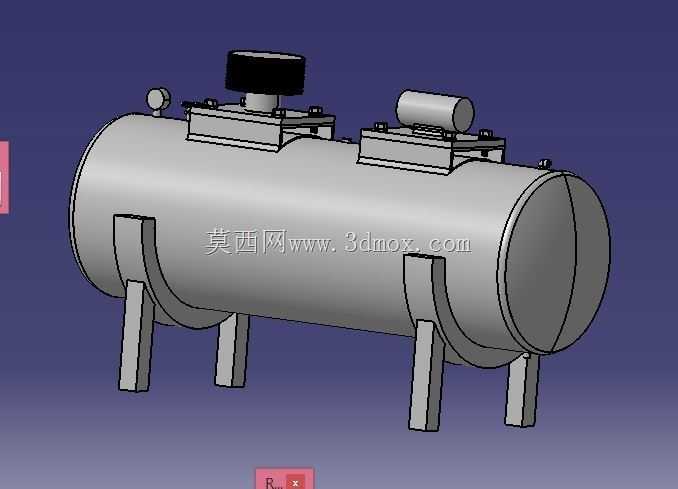

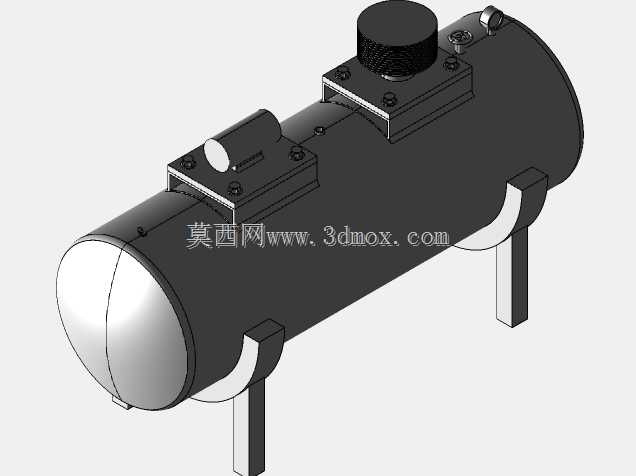

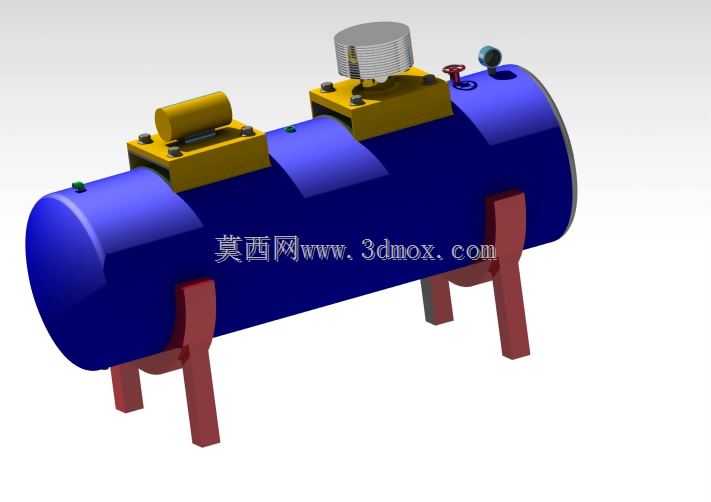

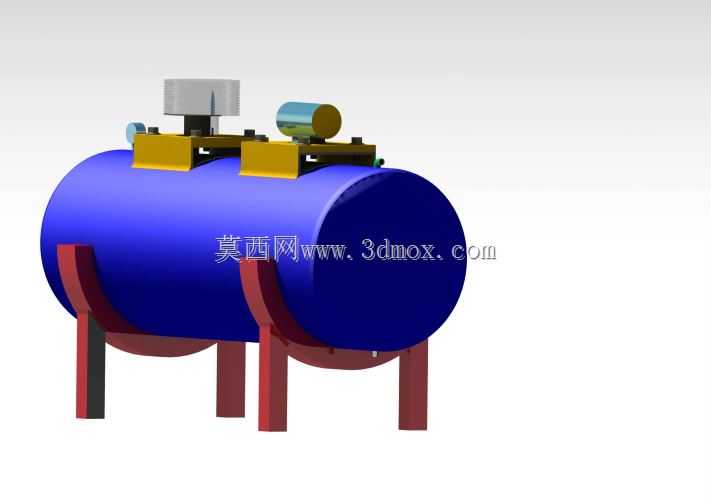

在压缩空气系统、工艺气体增压输送场景中,这类卧式压力容器是核心的缓冲、稳压配套设备,直接对接压缩机排气端,承担气流脉动平抑、气液初步分离、介质暂存的功能,避免压缩机频繁启停带来的压力波动冲击下游管网,同时可截留压缩过程中析出的液态润滑油与冷凝水,降低后续干燥净化单元的处理负荷。从结构设计逻辑来看,罐体采用标准椭圆封头对接圆柱形筒体的焊接结构,相比碟形封头受力更均匀,在同等承压等级下可减薄筒体壁厚,控制设备整体重量。支座采用鞍式支撑结构,两个鞍座分别布置在靠近筒体两端封头的位置,其中一个为固定鞍座,另一个设计为滑动鞍座,预留热胀冷缩的位移余量,避免设备运行过程中因介质温度变化产生的热应力拉裂焊缝或损伤基础。罐体顶部的接口布局完全匹配压缩机组的安装需求,分别设置压缩机排气接入接口、安全阀安装接口、压力检测接口、检修人孔,以及外接下游管网的出气接口,顶部集成的安装支座可直接固定压缩主机与附属油分、冷却部件,无需额外搭建独立安装机架,大幅缩减现场安装的占地空间与施工工作量。设计过程中需要重点校核鞍座处的筒体局部应力,尤其是支座包角范围内的筒体剪切应力与周向弯曲应力,避免承压状态下筒体出现局部失稳;同时要核算罐体的安装边界,鞍座的底板开孔间距需要匹配常规工业设备基础的预埋螺栓尺寸,设备整体重心落在两个鞍座的支撑区间内,保证卧式布置的稳定性,避免运行振动带来的位移风险。筒体内部可根据实际工况选配内置挡板或丝网除沫结构,提升气液分离效率,罐体底部设置排污接口,可定期排出积存的液态介质,避免积液腐蚀筒体底部内壁。这类设备的外形长径比控制在3:1左右,既保证足够的介质缓冲容积,又不会因筒体过长增加运输与安装难度,适合中小型空压站、工艺气体增压站点的配套使用,可直接与同系列活塞式、螺杆式压缩机组集成撬装,减少现场管路连接的工作量。
