工业流体用万向可调机械摆动喷嘴结构

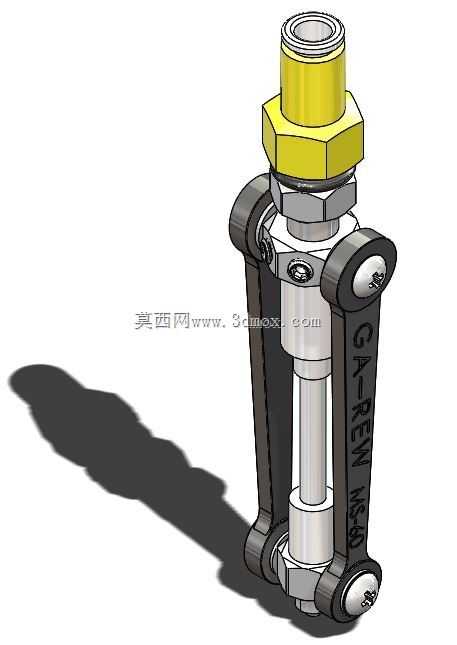

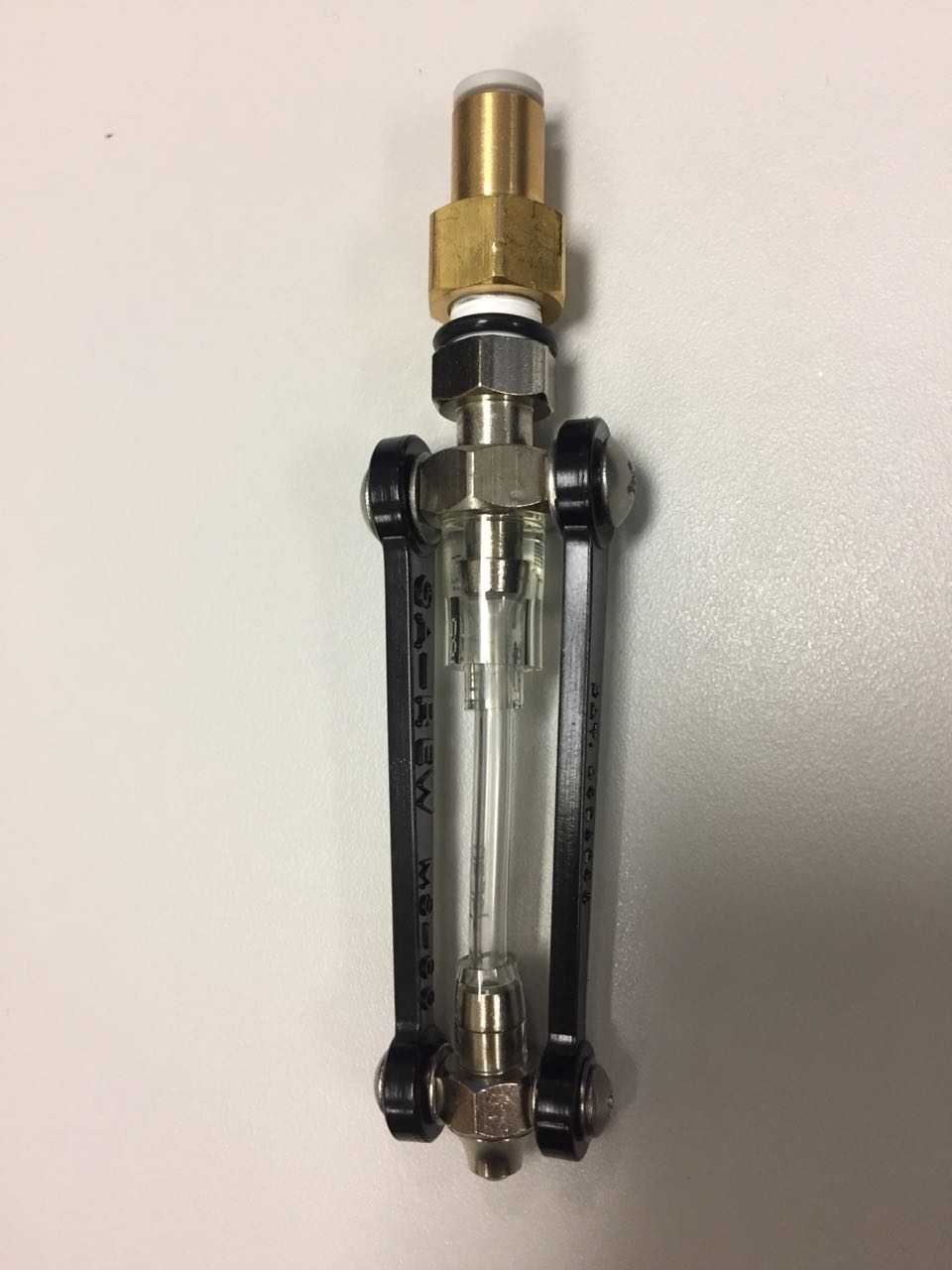

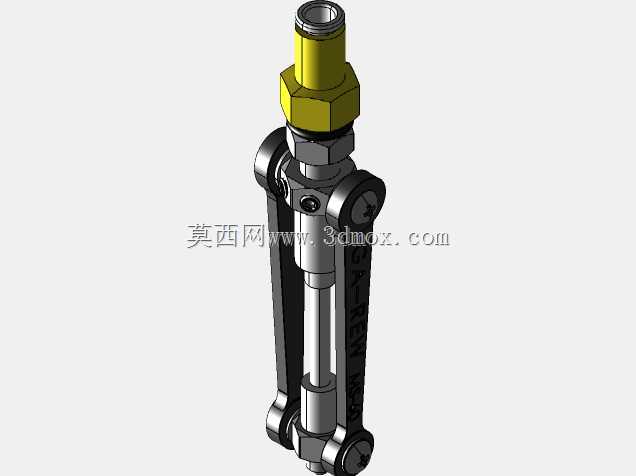

这款摆动喷嘴的结构设计，核心围绕流体喷射作业中的角度动态调整需求展开，在各类工业表面处理、鼓风吹扫、流体涂布场景中都有广泛适配空间。从结构组成来看，顶部采用外螺纹连接端，配套六角锁紧螺母结构，可直接对接标准流体输送管路，安装时通过六角部位施加扭矩即可完成紧固，无需额外定制转接件，适配常规工业管路的安装尺寸边界，安装后整体轴向长度控制紧凑，不会在设备端形成过长的外伸结构，避免作业过程中与工件、周边工装发生干涉。中部的铰接摆动结构是整个部件的核心功能区，两侧对称布置的支撑臂通过销轴与主体芯轴连接，可实现一定角度范围内的万向摆动，摆动阻尼经过结构匹配设计，既可以在流体冲击下保持稳定的喷射角度，也能根据作业需求手动调整喷射指向，调整后无需额外锁止结构即可维持姿态，适配不同工位的吹扫、喷射角度需求。底部的喷射端采用平直出流结构，可保证流体或压缩空气以稳定的流态喷出，减少紊流带来的喷射范围分散问题，提升作业效率。从设计思路上看，这款喷嘴没有采用复杂的多自由度球铰结构，而是用双侧支撑臂的铰接形式实现摆动功能，在满足角度调整需求的前提下，大幅提升了结构的抗冲击能力，在高压流体、高速气流的长期冲击下，铰接部位不会出现松旷、移位的问题，相比常规球铰式可调喷嘴，使用寿命更长，维护成本更低。结构的密封设计集成在芯轴与连接端的结合部位，采用端面压紧密封形式，安装时随着顶部螺母的锁紧即可实现密封面的紧密贴合，无需额外缠绕密封带或加装密封垫片，降低了现场安装的操作难度。在实际应用场景中，这类喷嘴可适配自动化生产线的工件表面吹扫工位，安装在输送线侧方对工件表面的切削液、金属碎屑进行吹扫清理，也可用于涂装生产线的前处理喷淋工位，通过摆动调整覆盖更大的工件表面范围，还可适配鼓风设备的出风口，作为定向吹风喷嘴使用，调整吹风角度满足不同位置的冷却、吹扫需求。整体结构的外形轮廓规整，没有突出的尖锐结构，安装在设备上不会对操作人员造成剐蹭风险，各连接部位的受力经过结构优化，铰接销轴采用剪切强度足够的圆柱销结构，长期承受流体反作用力也不会出现变形、断裂问题，适配工业场景下长期连续作业的使用要求。
