多组并联工业冷却塔成套设备结构

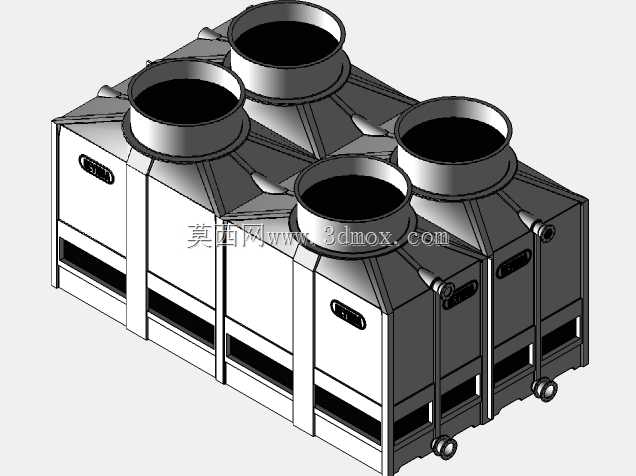

这套并联排布的工业冷却设备，主要应用在大型商业综合体、数据中心、工业生产车间的循环水冷却场景，承担整个系统循环冷却水的降温散热职能，将换热后升温的循环水通过与空气接触完成热质交换，把水温降到系统要求的回水温度，保障后端制冷主机、生产工艺设备的运行温度处于合理区间。从结构设计来看，多台塔体采用并排紧邻布置的方案，配套的进出水主管路沿塔体前端架空铺设，通过支管分别接入每台塔体的进出水口，这种排布方式能够在有限的屋面或设备平台空间内，最大化布置换热容量，同时缩短管路总长度，减少管路沿程阻力损失，降低循环水泵的运行扬程需求。塔体顶部设置了安全防护护栏，满足设备后期运维检修的安全防护要求，护栏高度符合户外设备临边防护的通用规范，检修人员可以通过护栏区域完成风机检修、布水系统检查等日常运维操作。塔体底部采用混凝土支墩架空安装，支墩的排布位置对应每台塔体的底部承重梁位置，能够将设备满水运行时的总荷载均匀传递到下方的建筑结构上，避免局部荷载超标，同时支墩预留的架空高度可以满足底部出水管路的安装、检修操作空间，也能避免地面积水浸泡塔体底部结构，延长设备外壳的使用寿命。每台塔体的外壳采用模块化拼接结构，面板之间采用密封胶条拼接，防止运行时的水体外溅，侧面预留的通风进风格栅采用大通流截面设计，能够保障进风均匀性，减少进风阻力，提升换热效率。外部管路的弯头采用大曲率半径设计，降低管路局部阻力，管路与塔体接口位置设置了软连接结构，能够吸收设备运行时的振动，避免振动传递到管路系统引发管路焊缝开裂、支架松动等问题。建模过程中完整还原了塔体的外部轮廓、接口位置、护栏结构、管路走向与支墩排布，能够直接用于项目前期的设备布置方案校验、管路碰撞检查、安装空间预留核算，帮助设计人员在方案阶段就确认设备安装的边界条件，避免后期施工时出现空间不足、管路干涉的问题。
