拖挂式可移动太阳能LED照明灯塔

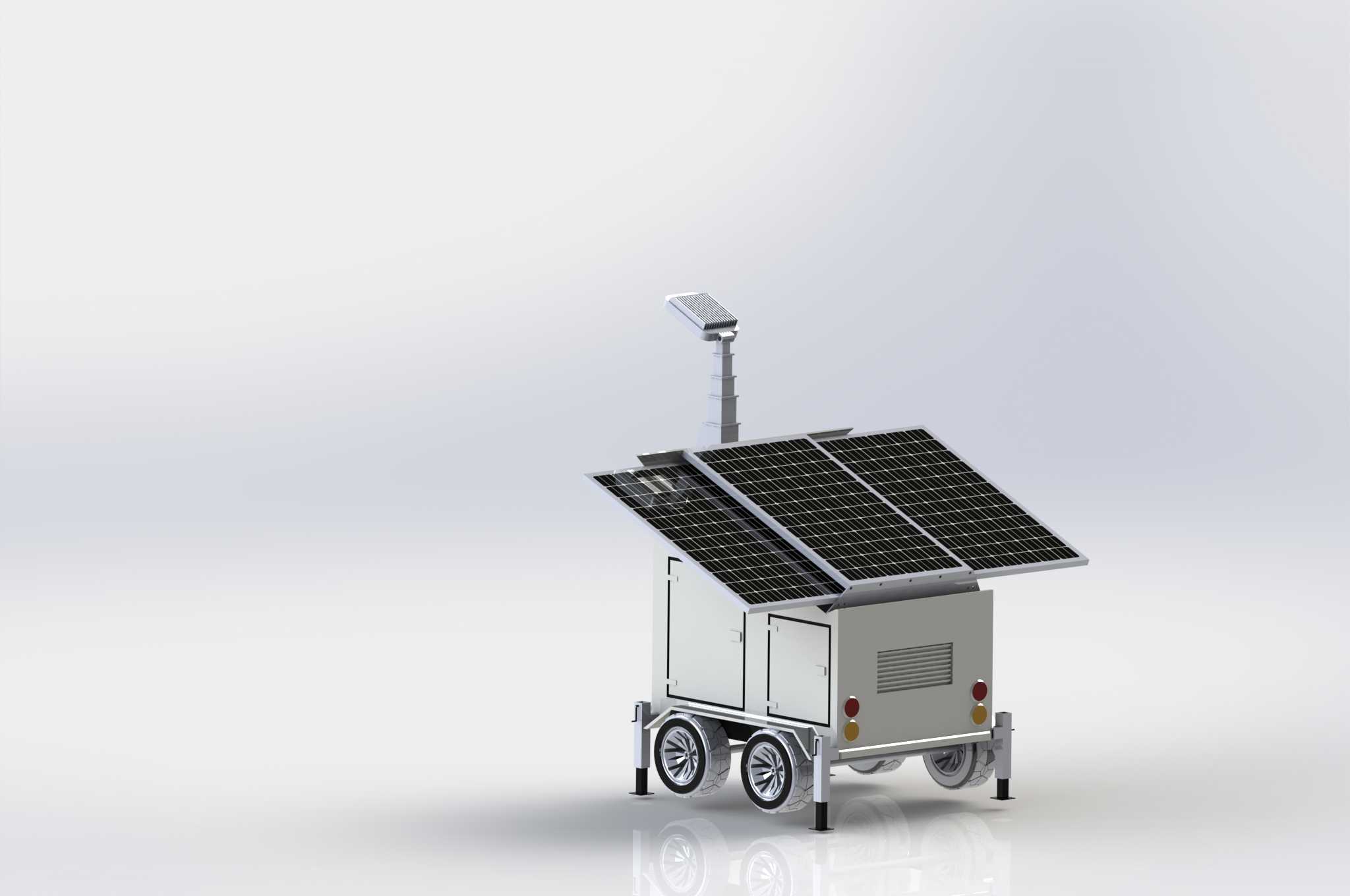

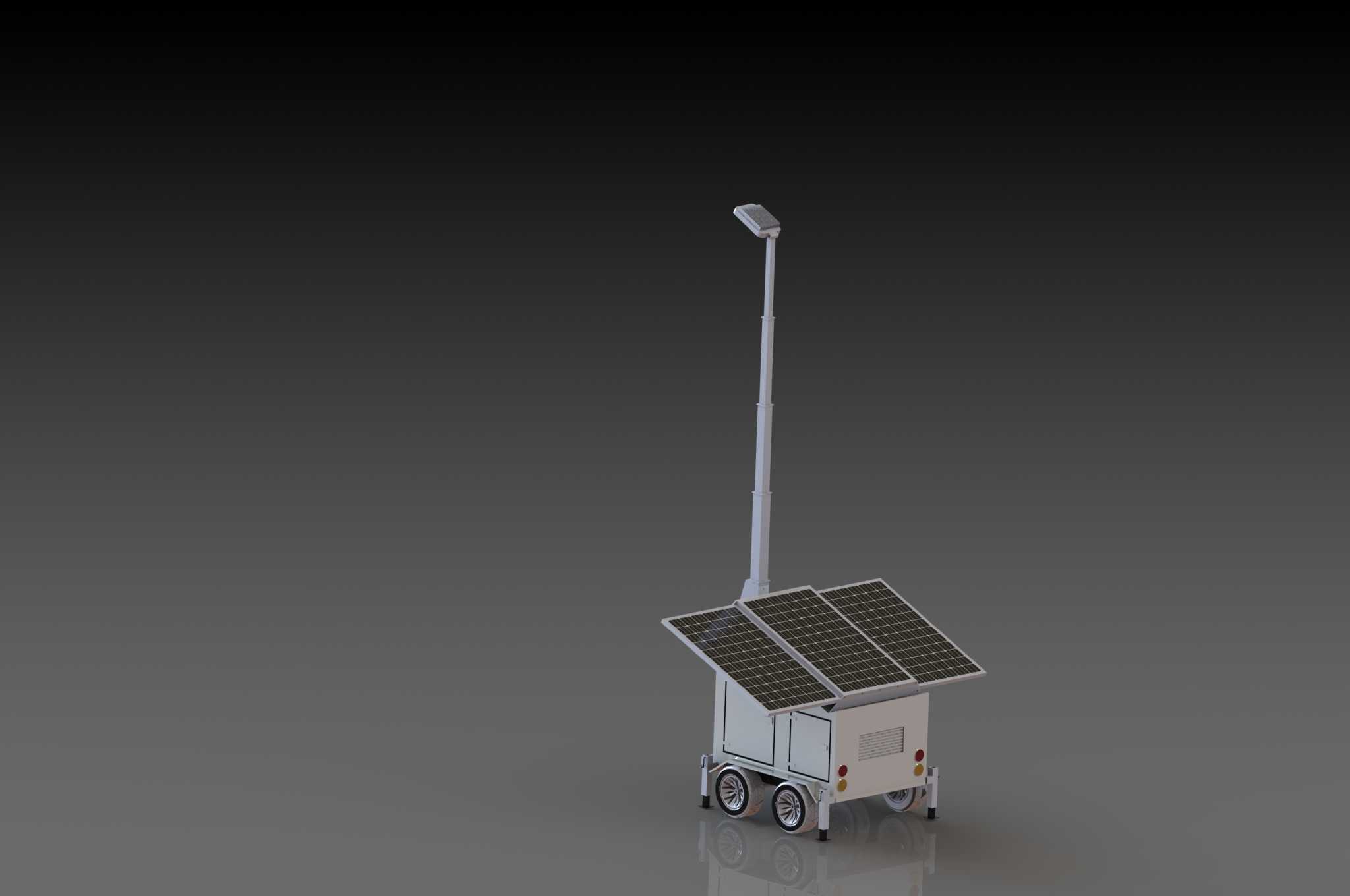

这款拖挂式太阳能LED照明设备，主要面向无固定电网覆盖的野外作业场景设计，常见于偏远地区基建施工临时照明、抢险救灾现场应急照明、大型户外赛事活动临时补光、矿区野外作业点夜间照明等场景，无需外接市电即可独立完成长时间照明输出，适配无供电条件的复杂户外工况。设备整体采用拖挂式轮式底盘结构，底盘配置四个带减震的行走轮与四个可伸缩支撑支腿，转场时可通过牵引结构连接机动车辆完成拖运，到达作业点位后，伸出支腿调平设备即可完成部署，无需额外浇筑安装基础，对作业场地的平整度要求较低，可在砂石、泥土、硬化路面等多种地面条件下稳定放置。设备上部搭载双组可角度调节的太阳能光伏板，光伏板支架预留了角度调节铰接结构，可根据部署地点的纬度与季节太阳高度角调整光伏板倾角，最大化提升光伏发电效率，光伏板发出的电能存储于柜体内部的储能电池组中，无需外接燃油发电机即可为照明系统供电，运行过程无噪音、无尾气排放，适合在对环保要求较高的城区临时作业、自然保护区周边作业场景使用。柜体采用密封式钣金结构设计，侧面开设通风散热栅格与检修门，既可以防护内部储能、控制元器件免受户外雨水、扬尘侵蚀，也能通过自然对流带走元器件工作产生的热量，保证设备长时间连续运行的稳定性。照明灯具通过可升降的桅杆安装在柜体上部，桅杆可根据照明范围需求调整伸出高度，灯头部分可调整俯仰与水平照射角度，单灯头即可覆盖较大范围的作业区域，相比传统燃油照明灯塔，这款设备日常运维无需补充燃油，仅需定期检查光伏板清洁度与储能部件状态即可，长期使用的运维成本更低。建模过程中重点还原了拖挂底盘的轮系安装位置、支腿伸缩行程边界、光伏板的调节角度范围、桅杆升降的结构空间，所有部件的安装间隙都参考实际户外设备的装配公差设置，柜体的钣金折弯处预留了合理的工艺圆角，行走轮的悬挂结构也做了结构还原，可直接用于同类型产品的结构方案验证、户外作业设备选型参考，也可作为野外作业场景搭建的三维素材使用。
