自卸车货厢承载结构三维设计

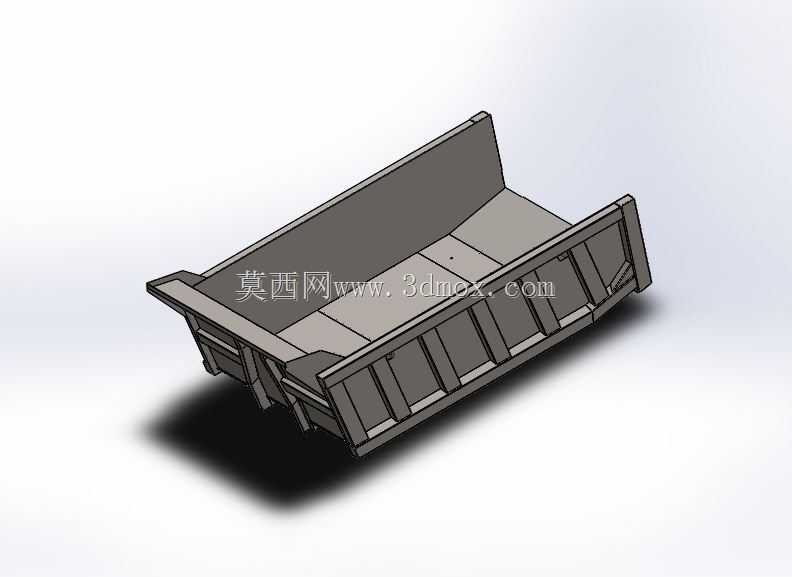

在矿山转运、基建土石方作业、散料短途运输场景里，自卸车的货厢是直接承接载荷、完成卸料动作的核心承载部件，其结构设计合理性直接决定整车的作业效率与服役寿命。这款货厢采用低碳钢板全弧焊结构，设计阶段优先考虑了散料装卸过程中的冲击磨损问题，侧板与底板的加强筋沿载荷传递路径排布，在物料冲击最集中的进料端、底板弯折区域做了局部加厚处理，用户可根据作业物料的磨蚀性选装耐磨钢板衬板，平衡整备重量与耐磨需求。

从结构功能来看，货厢尾部的铰接支座匹配底盘翻转枢轴的安装孔位，设计时严格控制了铰接点的同轴度公差，避免举升过程中出现卡滞偏载；前部的举升缸连接座做了箱型加强结构，能够承受举升瞬间的大吨位推力，搭配的剪刀式稳定器安装位在货厢两侧对称布置，举升卸料时可以约束货厢的横向摆动，即便在不平坦的作业面倾翻卸料，也能保证整体姿态稳定，减少侧翻风险。

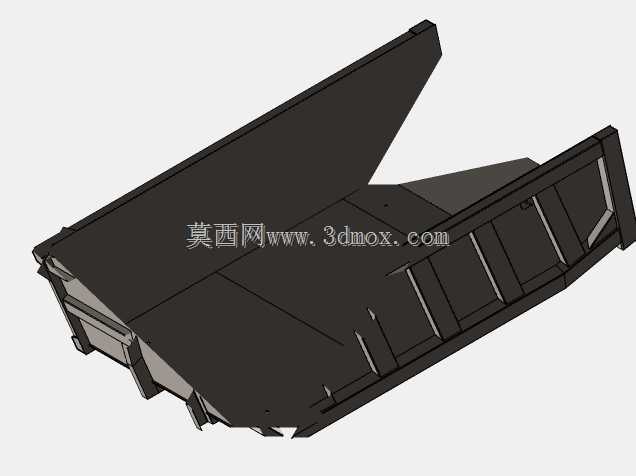

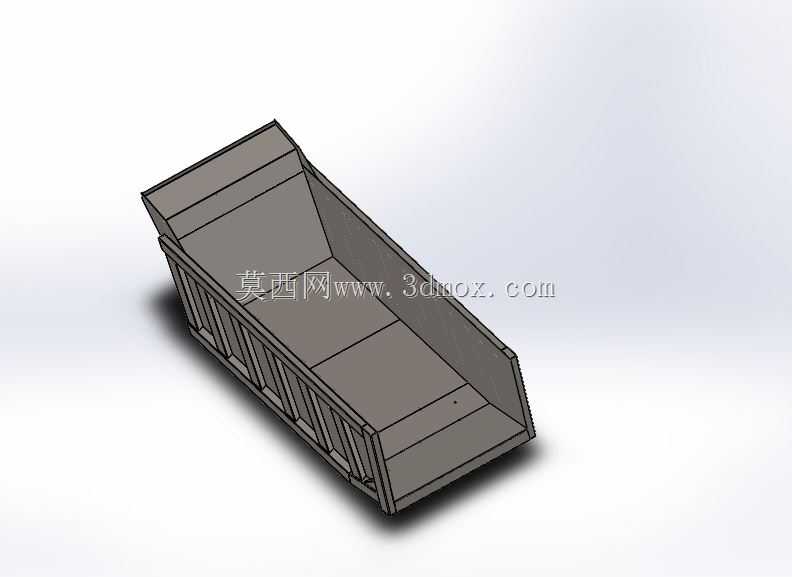

外形设计上，货厢的容器轮廓采用了收口式斜壁结构，这种构型一方面可以减少运输过程中散料的撒漏量，另一方面在举升卸料时能够引导物料顺畅滑出，减少残余物料携带量，降低返程无效载荷。设计过程中对货厢的安装边界做了充分校核，底板下表面的纵梁间距完全匹配对应吨位自卸车底盘的车架安装尺寸，不需要额外做转接支架即可完成装配；侧板高度经过载荷重心验算，保证满载时整车重心处于安全范围内，不会因为堆料过高影响行驶稳定性。

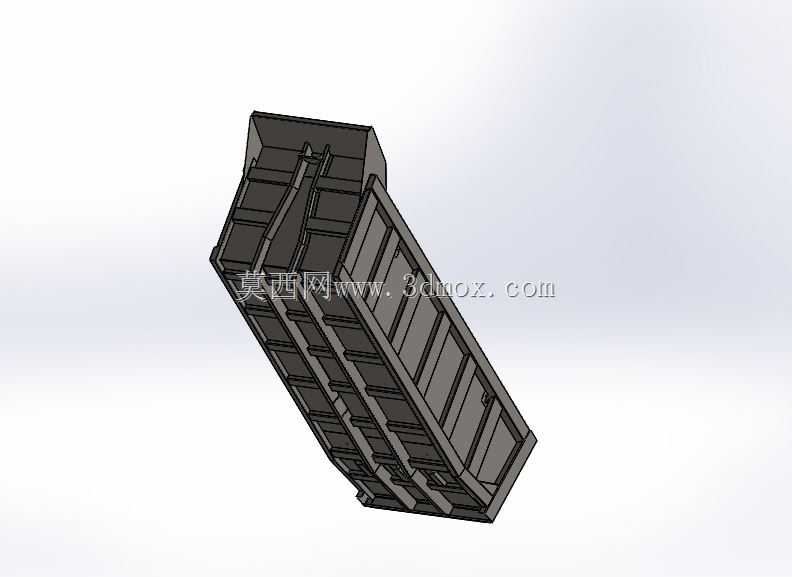

从受力角度分析，全弧焊的连接形式避免了直角焊缝的应力集中问题，在长期承受大块矿石冲击、交变载荷的工况下，焊缝开裂的风险大幅降低；加强筋的排布没有采用等间距均匀布置的常规方案，而是根据有限元分析得到的应力云图，在高应力区域加密筋板，低应力区域适当减少筋板数量，在保证结构强度满足额定载荷要求的前提下，尽可能压缩货厢自重，既可以降低整车燃油消耗，也能减少底盘承载部件的集中应力，延长卡车底盘的整体使用寿命。货厢前后的挡料边高度经过优化，前部挡料边可以避免举升时物料向前滑落砸损驾驶室，尾部挡边的高度则兼顾了卸料顺畅性与封料效果，不会因为挡边过高导致大块物料卡滞无法卸出。
