多档位波段旋转开关结构设计

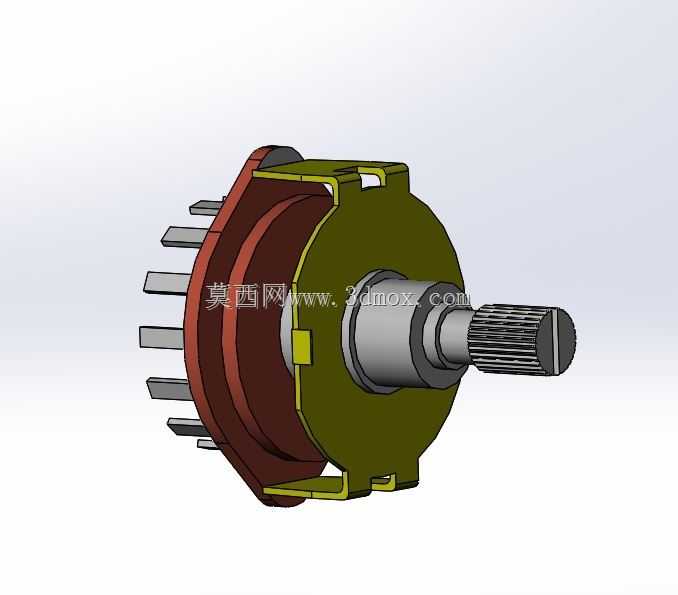

这款旋转开关的结构设计，核心围绕多档位电路切换的实际使用需求展开，在工控面板、音频设备、测试仪器、小家电控制回路这类需要多回路档位切换的场景中，这类部件承担着回路通断、信号通路切换的核心作用，相比按键式切换结构，旋转式操作的档位辨识度更高，误触概率更低，适合需要盲操作的设备面板布局。从结构组成来看，模型完整还原了转轴、定位棘轮、动触片组、静接插脚、绝缘基座、定位卡簧、外壳固定卡扣的全部细节，转轴端部的滚花纹理是为了增大旋钮装配后的摩擦力，避免旋钮与转轴发生相对转动，转轴上的一字槽可用于应急手动操作，也能作为档位对位的基准标记。设计时首先考虑的是安装边界的适配性，外壳两侧的固定卡扣是为了适配面板嵌入式安装的卡接需求，不需要额外螺丝固定就能卡在标准厚度的设备面板上，伸出的多组静接插脚采用直插式布局，间距符合常规PCB板焊接的孔位标准，可直接过波峰焊完成装配，不需要额外飞线连接。定位结构采用棘轮弹片配合的方案，每旋转一个档位会有清晰的段落反馈，操作者不需要看面板标识就能感知档位切换是否到位，动触片采用弹性铜材结构设计，保证旋转过程中与静触脚的接触压力稳定，避免接触不良导致的信号闪断或回路发热问题，绝缘基座采用耐高温绝缘材质的结构设计，将带电的触片部分完全包裹，避免相邻引脚之间发生爬电击穿。整体径向尺寸控制紧凑，不会占用过多面板后方的安装空间，转轴的轴向伸出长度适配常规厚度的旋钮装配，不会出现转轴过短导致旋钮装不到位、或是过长导致面板突出过多影响外观的问题，外壳的防护结构可以阻挡日常使用中的灰尘、少量溅水进入开关内部，提升部件在复杂使用环境下的使用寿命。在建模过程中，各部件的配合间隙按照实际注塑件、冲压件的公差标准预留，转轴与基座的转动间隙控制在合理范围，既保证转动顺畅无卡滞，又不会出现旷量过大导致档位对位不准的问题，卡扣的变形量按照塑料件的弹性变形范围设计，装配时不需要过大的按压力就能卡入面板安装孔，拆卸时也不会轻易断裂。
