蜂窝散热型开关电源外壳结构设计

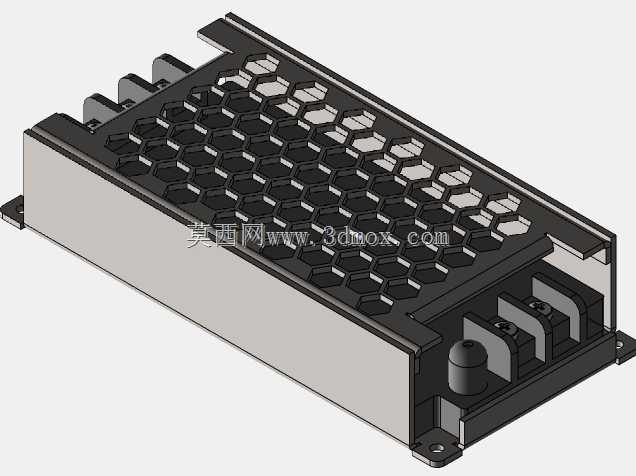

这款开关电源的结构设计，核心围绕小功率工业供电场景的实际使用需求展开，常见于工业控制柜内部、小型自动化设备配电、LED驱动供电等安装空间紧凑、散热条件有限的场景，作为AC-DC电能转换单元的承载壳体，需要同时兼顾电磁屏蔽、散热通风、安装固定、内部器件防护多重功能。从结构设计思路来看，顶面采用整面蜂窝式冲孔网板结构，并非单纯的外观设计，六边形冲孔在同等开孔率下拥有比圆孔、方孔更高的结构强度，不会因为大面积开孔导致壳体顶面刚度不足出现凹陷，同时蜂窝排布的开孔可以在各个方向形成顺畅的通风路径，不管是电源内部器件自然对流散热，还是控制柜内强制风冷的气流穿过，都能有效带走内部功率器件、整流桥、变压器工作产生的热量，避免热量在壳体内积聚导致器件过热降额。壳体主体采用折边钣金拼接结构，侧边为一体化折弯成型的侧壁，折边处预留的安装凸耳带有标准安装孔位，适配常规柜内安装的螺丝固定间距，不需要额外加装安装支架就能直接固定在控制柜的安装梁或者设备内部的安装板上，安装边界预留了足够的接线操作空间，输出端的接线端子区域做了内凹防护设计，既可以避免接线后导线接头外露引发的触电、短路风险，也能防止安装过程中杂物磕碰端子导致接线松动。内部的安装位预留了功率器件的固定凸台，电容、变压器等高器件的安装位置和顶面蜂窝板之间预留了足够的安全间隙，不会出现器件顶到外壳的情况，输入端和输出端的分隔筋条可以实现强弱电区域的物理隔离，减少内部电磁串扰。壳体两侧的散热齿状延伸结构，进一步增大了壳体和空气的接触面积，辅助提升整体散热效率，同时侧边的齿状结构也能作为壳体的加强筋，提升整体抗挤压、抗形变能力，在设备运输、安装过程中遇到外力磕碰时不容易出现壳体变形，保护内部的电路板和元器件不受损坏。整体结构没有多余的冗余设计，所有的结构特征都服务于实际使用中的功能需求，从安装便利性、散热效率、结构强度、防护性能多个维度做了平衡，适配12V输出规格的小功率开关电源的使用要求，不管是直接用于电源产品的结构开发参考，还是作为配电设计中的设备模型选型参考，都能提供准确的结构尺寸和安装参数参考，帮助设计人员提前评估安装空间、接线路径、散热条件是否满足现场使用要求，减少实际装配过程中出现的干涉、空间不足等问题。
