浸入式3.5kW热水器电加热管结构设计

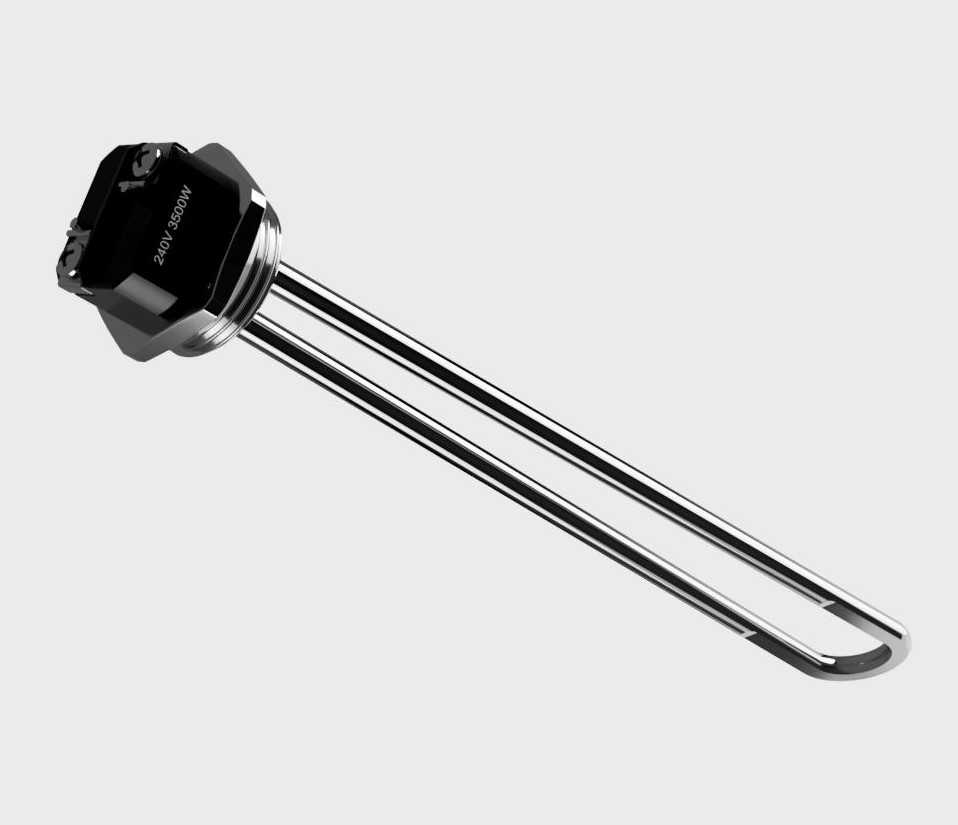

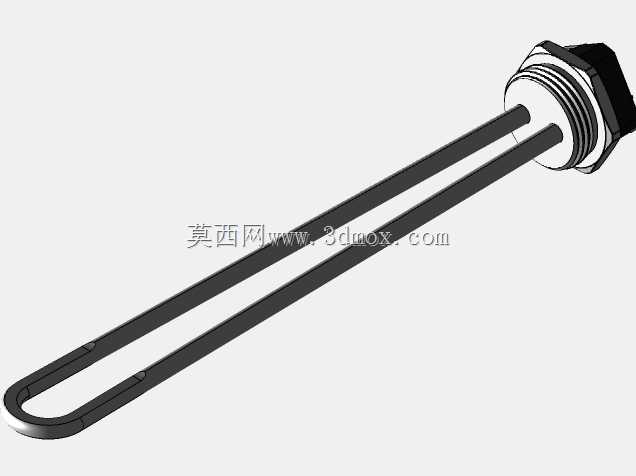

这款3.5kW规格的浸入式电加热元件，主要适配储水式电热水器、小型商用热水储水罐等需要对水体进行直接电加热的场景，在民用生活热水供应、小型商用恒温供水系统中作为核心发热部件使用，安装后直接浸入储水腔体的水体中，通过电阻发热将电能转化为热能，实现水体的快速升温。从结构设计来看，元件采用典型的单组U型金属发热管布局，发热段采用无缝不锈钢管材作为外壳，内部填充高纯度绝缘导热氧化镁粉，将镍铬合金发热丝与管壁完全隔离，既保证热量的高效传导，又满足水电隔离的安全要求，避免使用过程中出现漏电风险。端部的六角安装座是整个元件的安装基准，设计时充分考虑了储水腔体的密封需求，安装座端面预留了密封垫圈的放置位，与储水罐上的对应螺纹接口配合后，通过六角结构施加标准拧紧力矩即可实现可靠密封，无需额外设计复杂的固定结构，适配市面上多数常规储水式热水器的安装接口尺寸，安装边界清晰，更换维护时无需改动原有设备的腔体结构。接线端采用绝缘耐高温的电木材质作为保护壳体，将接线端子完全包裹在内，既可以避免接线部位被水体飞溅导致短路，也能防止日常维护时误触带电部位，壳体上模压的功率参数标识清晰，方便安装接线时快速核对功率规格，避免错接不匹配的供电线路。设计过程中重点考量了发热管的长度与弯曲半径，U型的平行管段间距经过反复校核，既保证足够的发热面积满足3.5kW功率下的表面负荷要求，避免长期工作时管壁温度过高导致表面结垢加速，也预留了足够的安装插入深度，确保元件完全浸入水体后不会出现干烧段，同时管端与储水罐内壁的安全距离符合电气安全规范，不会出现距离过近导致局部过热损坏罐体衬层的问题。在实际选型应用中，这款加热元件的安装螺纹规格、插入深度、接线端子朝向都可以根据不同设备的腔体结构做适配调整，建模时将安装密封面、发热管段、接线壳体三个部分做了独立的参数化特征，方便设计人员根据具体的储水腔尺寸快速调整参数，不需要重新搭建基础结构，能够大幅缩短热水设备的发热部件设计周期。
