50欧姆面板安装型BNC同轴连接器结构

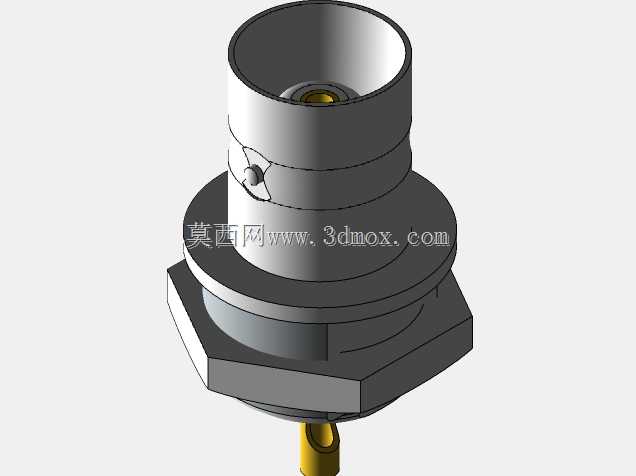

在射频测试、老旧通讯设备维护、视频信号传输链路搭建的场景里，这类BNC连接器是出镜率极高的基础连接件，尤其是50欧姆阻抗规格的款式，早年大量应用在苏系通讯设备、测试仪器的面板接口上，承担同轴电缆与设备本体之间的信号导通、阻抗匹配作用，避免信号在接口位置出现反射、驻波比超标的问题。从结构设计来看，这款连接器采用面板穿装固定的形式，下部的六角结构是安装时的受力位，配套螺母从面板背面锁紧，就能把连接器牢牢固定在设备面板的开孔上，安装边界需要预留六角对边的扳手操作空间，面板开孔直径要匹配连接器主体的穿装轴径，锁紧后前端的圆筒状接口突出面板表面，足够的突出长度能保证BNC公头旋转卡接时不会和面板表面发生干涉，尾部的出线端用来压接或焊接同轴电缆的内芯与屏蔽层，保证信号传输的屏蔽完整性。接口内部的接触件采用弹性卡接结构，公头插入后旋转一定角度就能通过卡槽锁定，不会因为设备轻微震动出现松脱，接触件的镀金处理能降低接触电阻，减少高频信号传输过程中的损耗，外层的金属壳体除了承担结构固定作用，还能和同轴电缆的屏蔽层连通，形成完整的电磁屏蔽腔体，避免外界电磁干扰串入信号链路，也能防止内部信号向外辐射泄露。设计这类连接器的时候，首先要保证阻抗连续，整个内部介质、接触件的尺寸都要严格匹配50欧姆的阻抗要求，从接口端到电缆焊接端的过渡不能出现尺寸突变，不然会在高频段产生明显的信号反射；其次是安装结构的强度，六角固定位的厚度要足够，锁紧螺母的时候不会出现壳体变形，前端卡接结构的卡槽深度、弹性卡扣的弹力要控制在合理范围，既要保证插接锁定后的连接可靠性，又不能让插拔力过大导致操作困难，尾部的电缆固定结构要能承受一定的电缆拉拽力，避免日常使用中电缆被扯动导致内部焊点脱开。实际选型使用的时候，除了匹配阻抗规格，还要确认面板安装的开孔尺寸、连接器的穿装长度是否适配自身设备的面板厚度，尾部的电缆适配线径要和所用的同轴电缆规格对应，焊接内芯的时候要控制焊锡量，不能让多余的焊锡堆积在内部改变阻抗特性，装配屏蔽层的时候要保证和壳体的接触连续，不能出现屏蔽断点，不然会大幅降低高频段的抗干扰能力。
