单极家用配电保护微型断路器结构

这款单极微型断路器是民用及工业末端配电回路里的核心保护元件，日常在住宅分户箱、写字楼终端配电盘、小型设备控制柜内随处可见，主要承担单路交流线路的过载与短路故障分断任务，避免线路过热起火、短路冲击损坏后端用电设备。从实际工程应用来看，这类1P宽度的断路器通常占据配电箱内单个标准模数位，适配常规35mm标准DIN导轨安装，安装时只需将器件背部的卡扣对准导轨压入即可完成固定，接线端适配常规1.5-6平方毫米的铜芯导线，拧紧压线螺钉即可完成回路接驳，拆装维护无需额外专用工具，适配现场快速布线、后期更换的作业需求。

设计层面首先围绕分断可靠性做结构排布，外部壳体采用阻燃耐冲击的热固性塑料成型，将内部的动触头、静触头、脱扣机构、灭弧室完全封闭在内，避免分断时的电弧外溢引发安全隐患；操作手柄突出于壳体正面，带有明确的分合位置标识，合闸时手柄向上推至到位位置，分闸及故障脱扣时手柄向下回落，运维人员可直接通过手柄位置判断回路通断状态。手柄旁的红色指示件可在触头分合时同步动作，进一步强化状态辨识度，避免误判回路带电情况。

内部的热脱扣组件匹配线路长期过载的发热特性，当回路电流长时间超过额定值时，双金属片受热弯曲触发脱扣机构，快速分断触头；电磁脱扣组件则应对短路故障的大电流冲击，毫秒级触发机构脱扣，将故障回路与电源切断，两类脱扣结构的动作参数经过匹配调校，既不会因为短时启动电流误跳闸，也不会在故障发生时延迟动作留下安全隐患。灭弧室采用多栅格结构，可将分断时产生的电弧快速切割、冷却熄灭，避免触头烧蚀延长器件使用寿命。

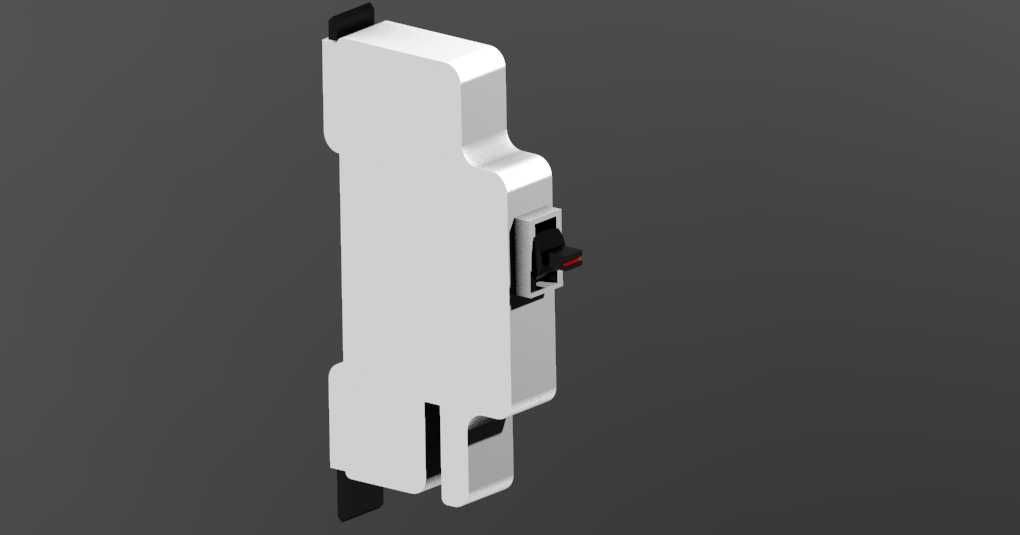

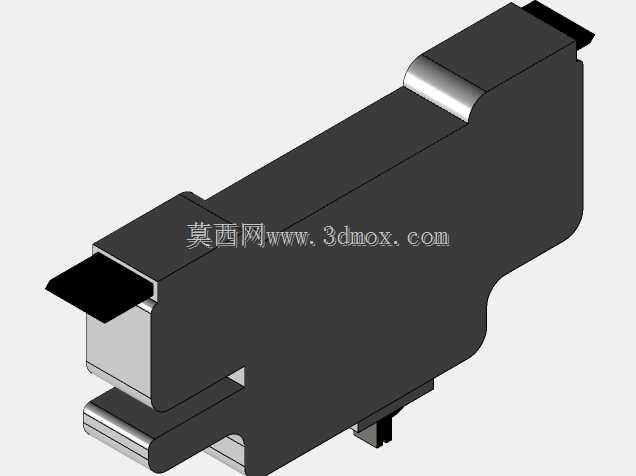

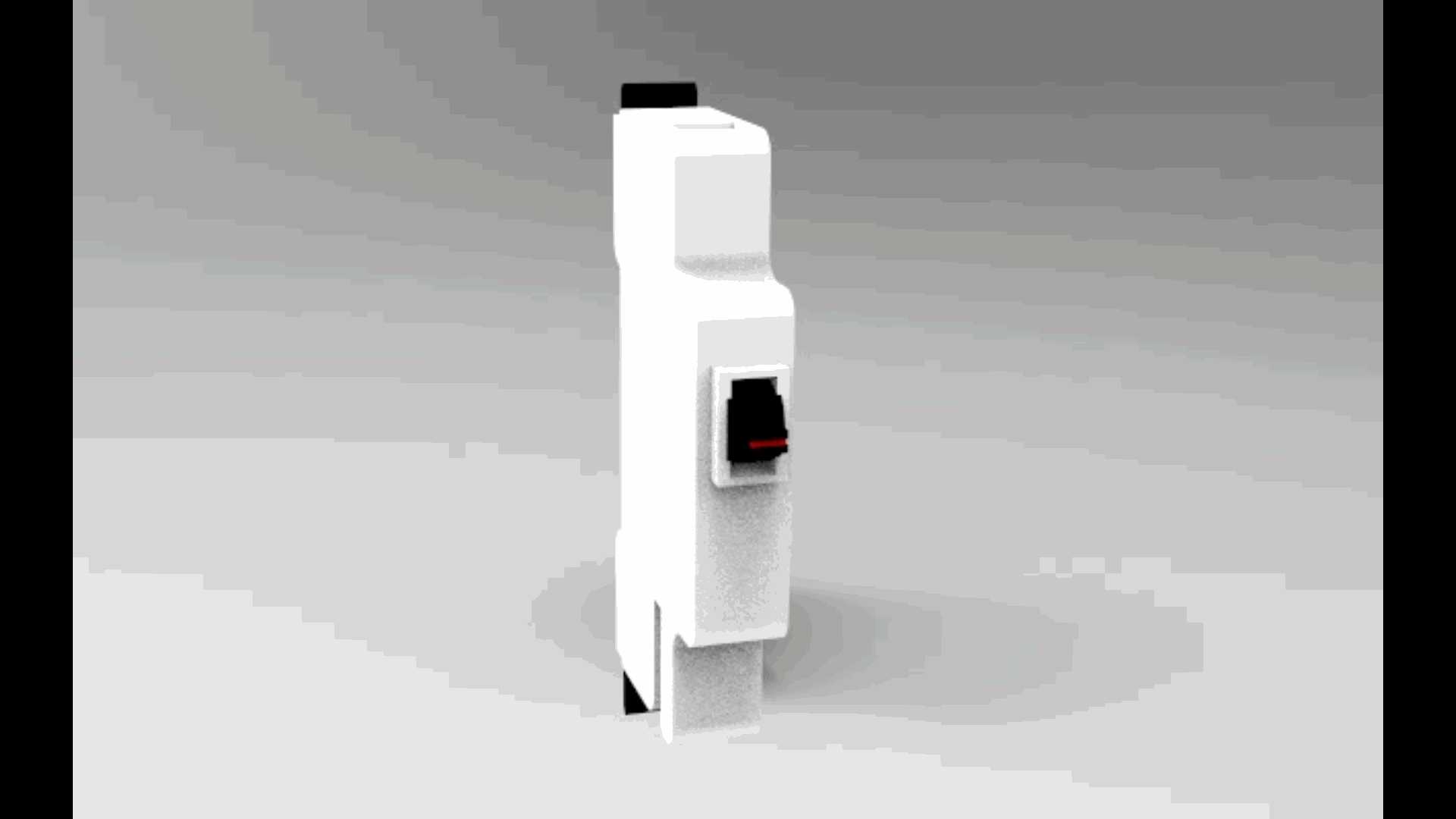

从建模还原度来看，模型完整复现了产品的外部安装尺寸、卡扣结构、接线端位置、操作手柄的活动行程边界，可直接用于配电盘的布局排布仿真、布线干涉检查，也可作为电气教学演示的可视化素材，帮助新手理解终端配电保护器件的外形结构与安装逻辑。在做配电箱三维布局时，可直接调用该模型排布器件位置，预留足够的接线操作空间、手柄操作空间，避免后期现场安装时出现器件干涉、操作空间不足的问题。
