多单元组合式工业电气柜柜体结构

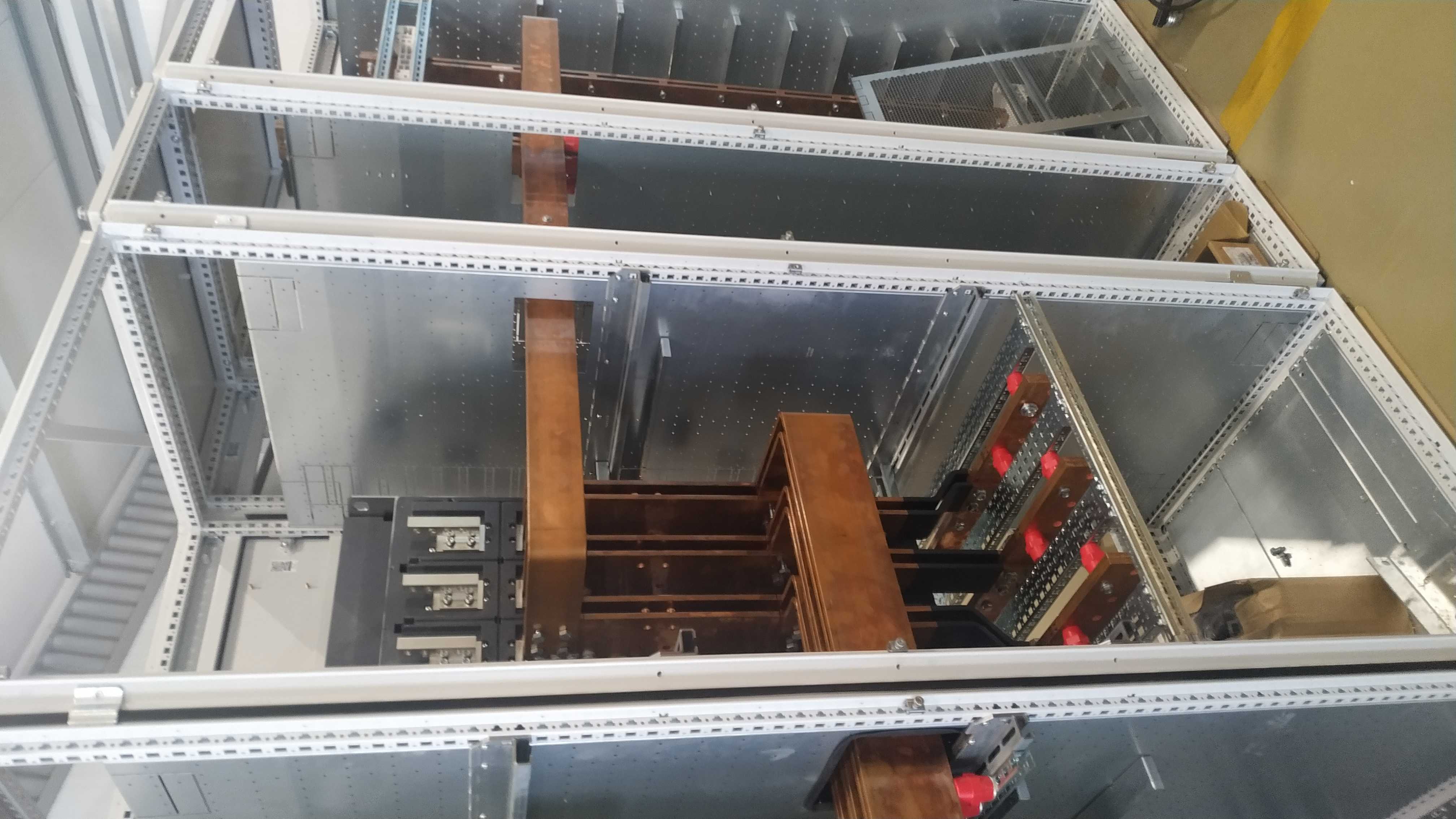

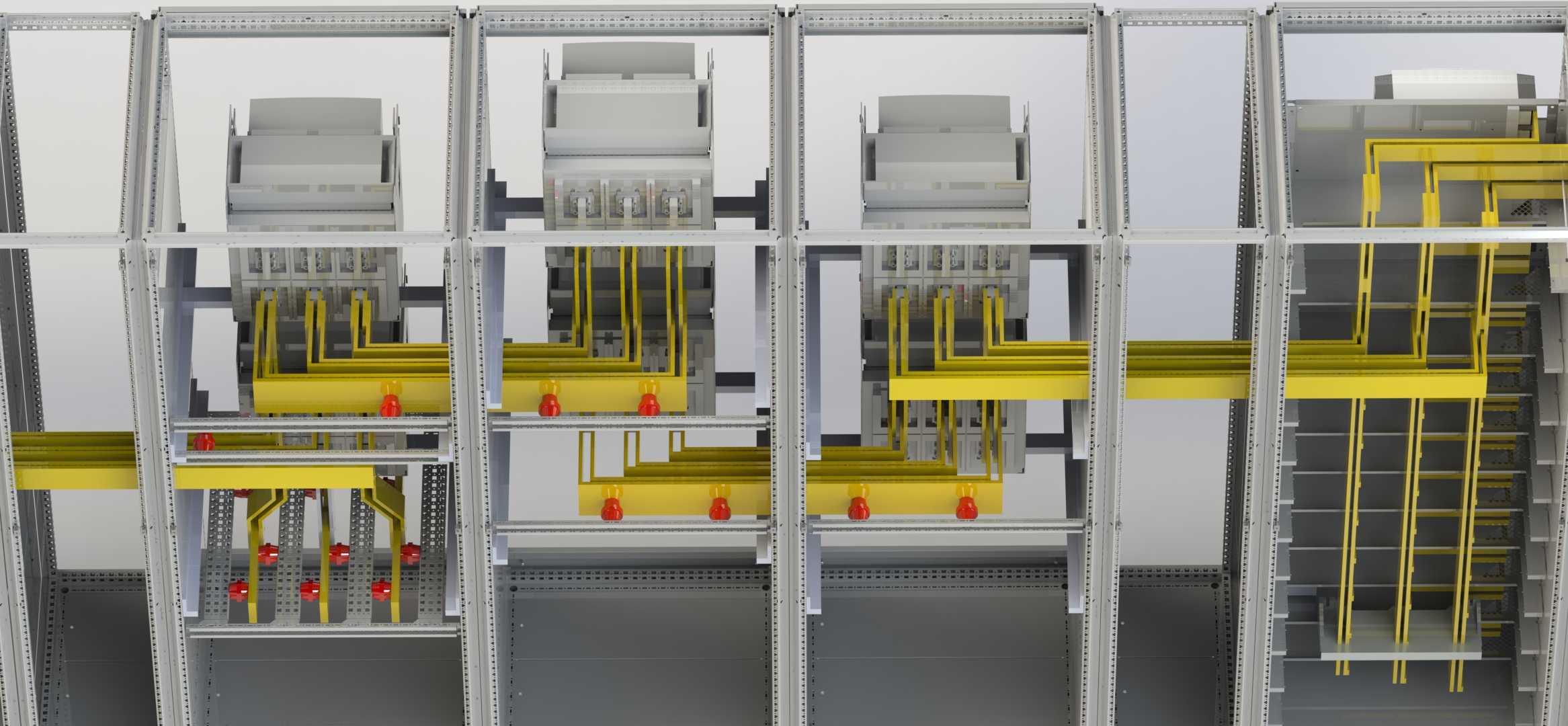

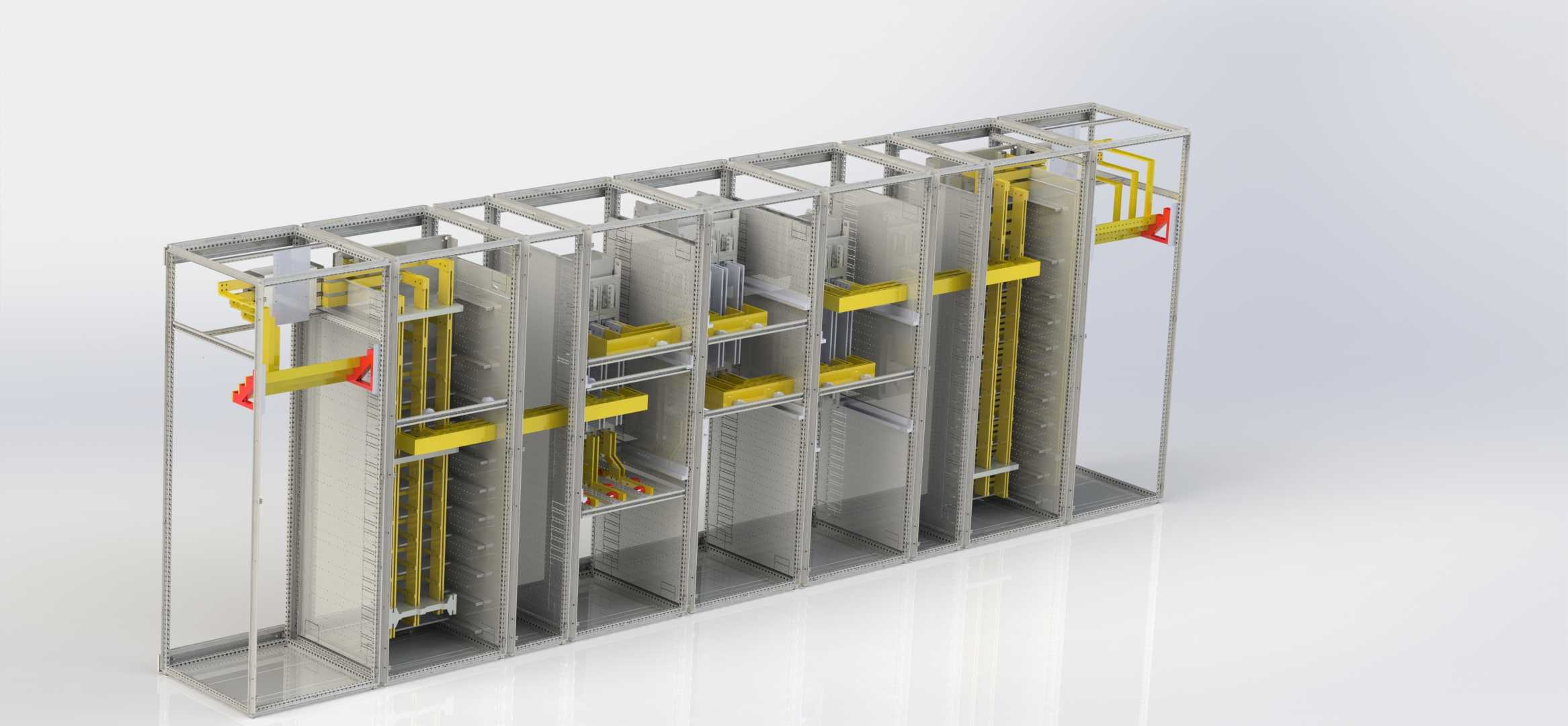

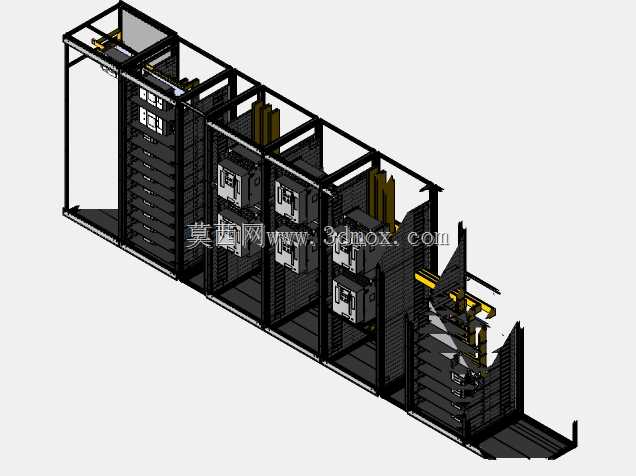

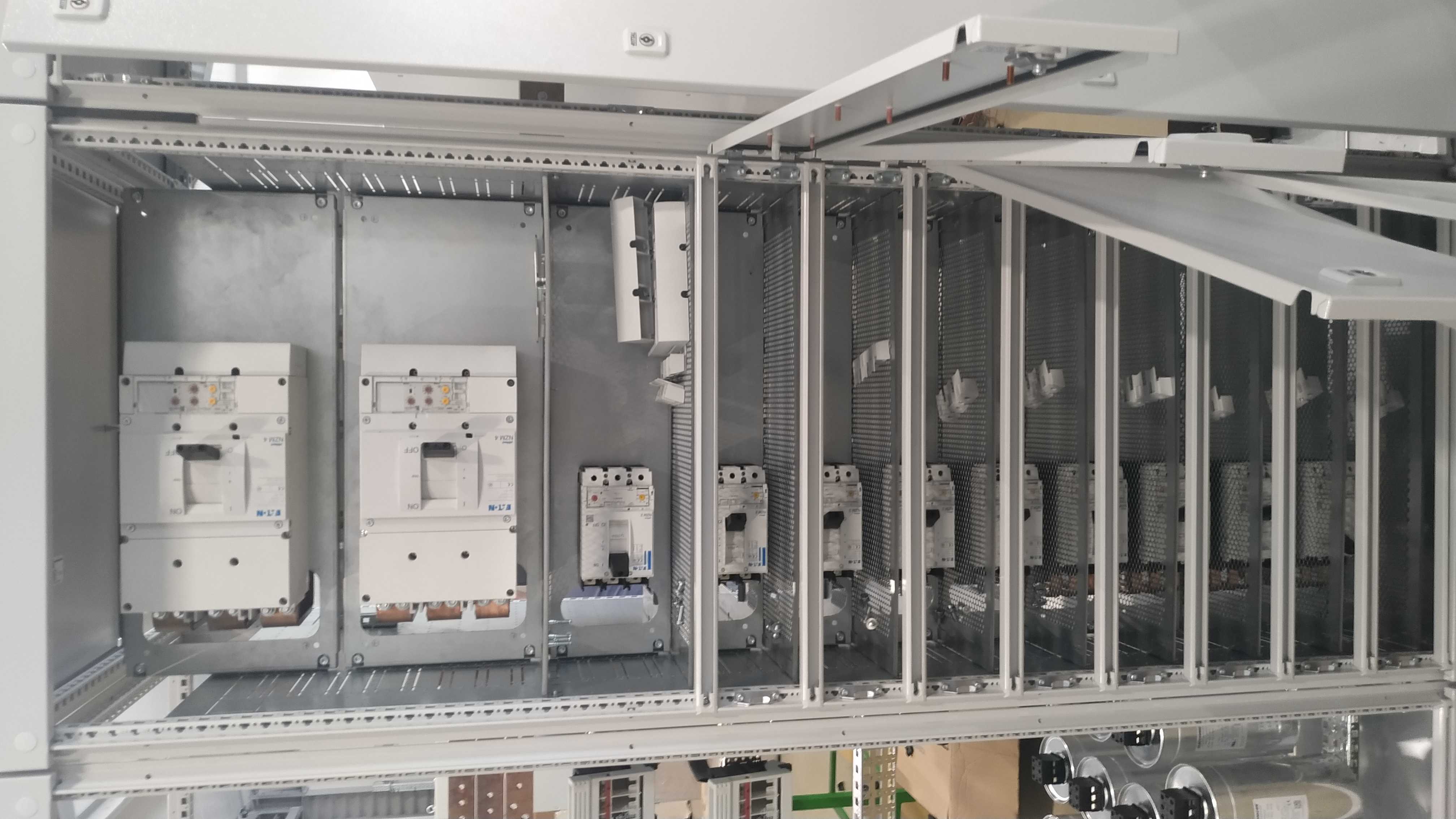

该柜体结构主要面向工业厂房配电、车间设备集群供电、自动化产线动力分配场景使用，作为低压配电系统的承载载体，可同时容纳多组进线单元、出线回路、保护器件与计量模块，实现多回路电能的集中分配、线路过载保护、短路分断以及设备供电状态管控，适配多台生产设备并行供电的布线需求，减少分散配电带来的线路杂乱、维护排查困难等问题。从结构设计来看，整体采用拼装式型材框架搭建，主框架选用标准化型钢通过角件与紧固件拼接，无需大量焊接作业，既保证整体结构的抗形变能力，也方便现场根据安装空间做局部调整，框架预留的安装孔位采用等间距排布设计，可适配不同尺寸的断路器、接触器、接线端子排等电气元件的安装需求，无需二次打孔加工。柜体内部设置多层分隔式安装腔，不同功能单元之间通过金属隔板做物理隔离，避免不同回路之间的电磁干扰，同时也能在单个回路出现弧光故障时，阻隔故障范围扩散，降低连带损坏风险。柜体侧面预留了独立的布线通道，强电动力线路与弱电控制线路可分槽布设，减少线路之间的信号干扰，布线通道内预留扎带固定点位，方便施工时规整线路走向，后期维护排查线路时可快速定位对应回路。柜体底部设计了可调节的安装底座，适配车间地面不平整的安装场景，可通过底座调节螺栓调整柜体水平度，避免框架长期受力不均出现形变，底座同时预留电缆进线开孔，可适配上进线、下进线两种不同的布线方式，满足不同厂房的配电布线规范要求。柜体的门板与框架之间采用隐藏式铰链连接，门板开启角度可达到120度以上，方便检修人员接触内部元件，门板内侧预留元器件标识牌安装位，可对应标注每个回路的供电对象，降低误操作概率。在安装边界方面，柜体整体采用长条形多单元拼接布局，可根据实际配电回路数量增减单元模块，单组柜体可独立安装，也可多组并排拼接扩展，拼接处采用密封胶条填充，满足工业车间的防尘防护要求，柜体深度方向预留足够的元件安装与布线空间，保证元件接线后不会与门板发生干涉，同时预留散热间隙，避免内部元件工作时热量积聚影响使用寿命。
