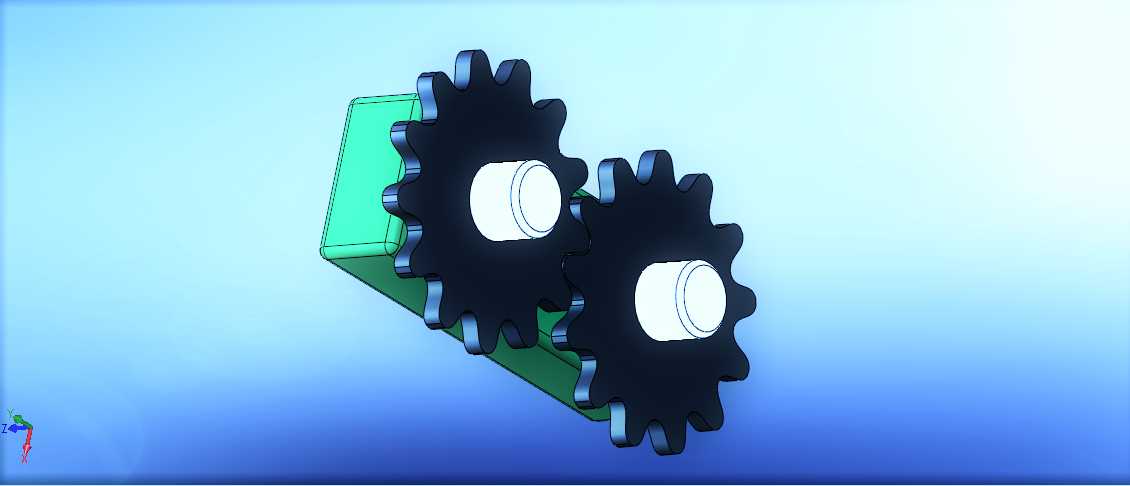

双齿轮啮合传动配合结构设计

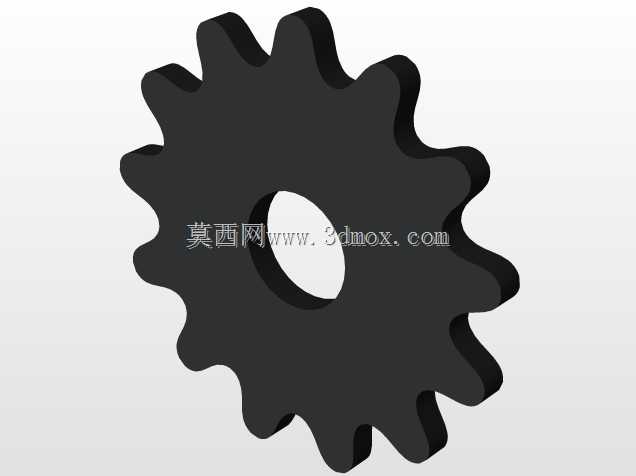

这套双齿轮啮合结构，常应用在小型输送设备的动力传递段、轻工包装机械的同步送料机构，以及教学演示用的机械原理实训台里，核心作用是把输入端的旋转扭矩，按照固定传动比平稳传递到输出端，保证两个执行端的动作完全同步，不会出现转速差导致的送料偏移、动作错位问题。设计这套结构的时候，首先要确定两个齿轮的模数一致，齿形采用标准渐开线齿廓，保证啮合过程中齿面接触均匀，不会出现卡滞、跳齿的情况，齿侧预留了合理的间隙，既避免热胀冷缩导致的齿面咬合磨损，也能补偿加工和装配时的微小误差，不需要过高的加工精度就能实现顺畅传动。安装基座采用一体化的块状结构，两个齿轮的安装轴孔中心距严格按照齿轮啮合的标准中心距加工，孔位同轴度控制在合理公差范围内，避免齿轮安装后出现偏摆，导致传动过程中产生异响和额外磨损。基座的侧边预留了安装固定的凸台和孔位，可以直接通过螺栓固定在设备的安装面板上，不需要额外设计转接支架，整体结构的外轮廓尺寸紧凑，两个齿轮突出基座的高度控制在合理范围，不会和周边的其他零部件产生运动干涉，适配安装空间比较局促的小型设备内部布局。从功能特性上看，这套啮合结构传动效率高，动力传递过程中的损耗小，两个齿轮的齿数一致，传动比为1，能实现等转速等扭矩的同步输出，适合需要两个执行件同速反向转动的工况，比如对辊式送料机构、翻转机构的动力传递段。设计过程中特意把齿轮的轮毂部分做了加厚处理，提升轴孔和齿轮主体的连接强度，即使传递较大扭矩也不会出现轮毂开裂的问题，齿根部分做了圆角过渡，减少应力集中，提升齿轮的疲劳寿命，长期往复运转也不容易出现断齿故障。基座的底部做了平面度处理，安装时能和设备安装面完全贴合，不会出现安装倾斜导致的齿轮轴偏斜，齿轮和轴的配合采用常用的过渡配合，装配时不需要复杂的专用工具，就能完成压装固定，后期维护拆卸也比较方便。
