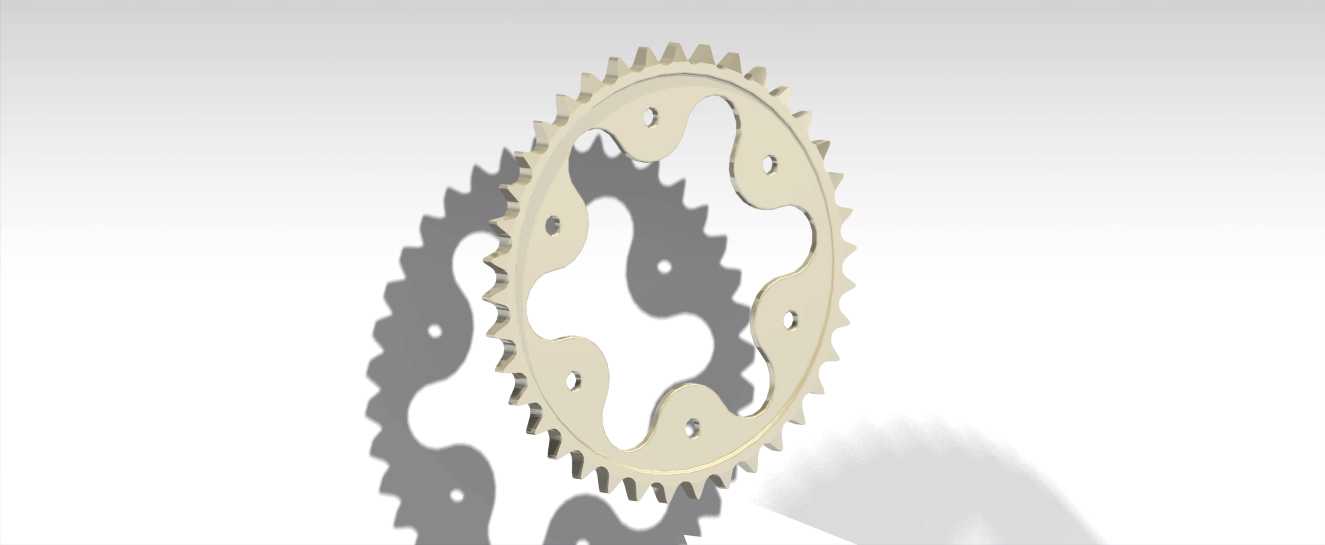

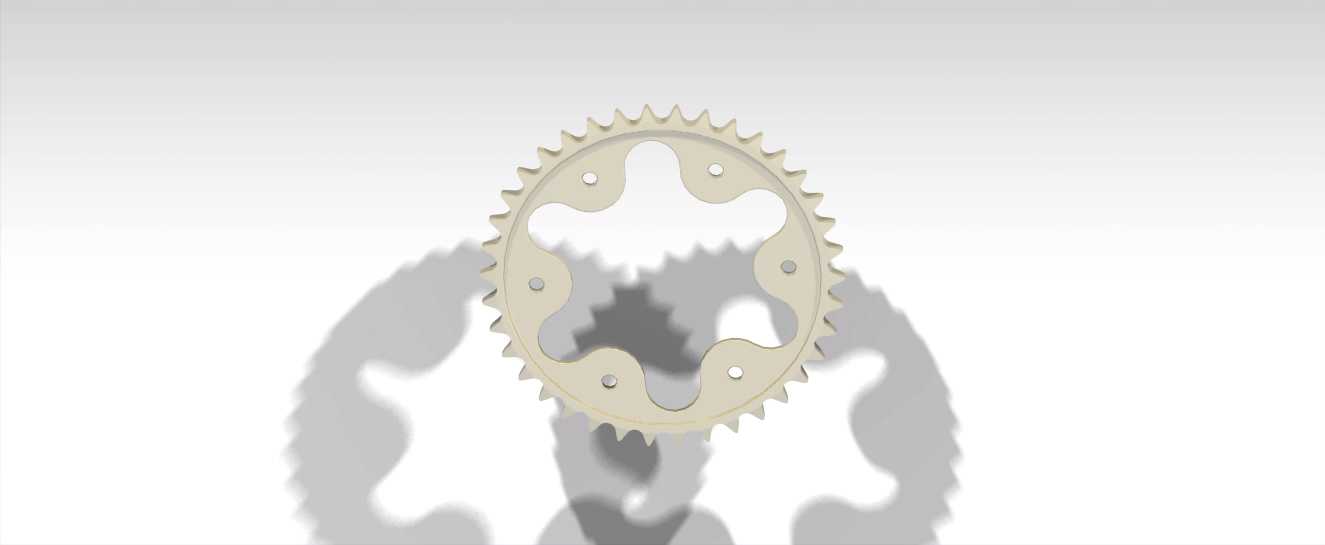

异形镂空双片组合式传动链轮结构

这款链轮结构主要适配中小载荷的链传动场景，常见于轻型输送设备、非机动车传动系统、小型自动化生产线的动力传递环节，区别于常规实心链轮的厚重设计，采用双片叠合的镂空构型，在保证轮齿啮合强度的前提下大幅降低了自身转动惯量，能有效减少传动过程中的动力损耗，提升启停阶段的响应速度。从设计逻辑来看，轮齿部分严格遵循链传动的啮合轮廓参数，齿形修缘充分考虑了链条铰链磨损后的啮合余量，能避免跳齿、卡链等常见传动故障，延长整套传动副的使用寿命。轮体上的镂空区域并非随意开设，每处减重孔的位置都经过受力校核，避开了轮齿根部的应力集中区域，同时均匀分布的安装孔位可适配不同规格的连接法兰，安装边界预留了足够的紧固件操作空间，无需额外设计专用工装即可完成装配。双片组合的结构形式，让单片轮体的厚度控制在合理范围，既可以通过叠合增加整体的结构刚性，又能在单片轮齿出现异常磨损时单独更换，降低后期维护的备件成本。轮体表面的轮廓过渡全部采用圆角处理，没有尖锐的应力集中棱边，在高速转动时能减少空气紊流带来的噪音，同时也能避免装配维护过程中划伤操作人员。在实际选型适配时，需要注意匹配对应节距的传动链条，安装时要保证两轴的平行度偏差在允许范围内，链轮的端面跳动量要控制在传动精度要求的阈值内，否则会加剧链条和轮齿的偏磨。这款链轮的镂空设计同时兼顾了散热需求，长时间连续运转时，镂空区域能形成空气对流通道，带走轮齿啮合摩擦产生的热量，避免轮体温度过高导致的材料力学性能下降，尤其适合封闭空间内的连续传动工况。轮体上的安装孔采用等节距分布设计，可适配不同孔距的连接轮毂，通用性较强，不需要针对特定安装场景重新定制轮体连接结构，能缩短设备的设计开发周期。
