环形结构斯特林动力装置三维设计

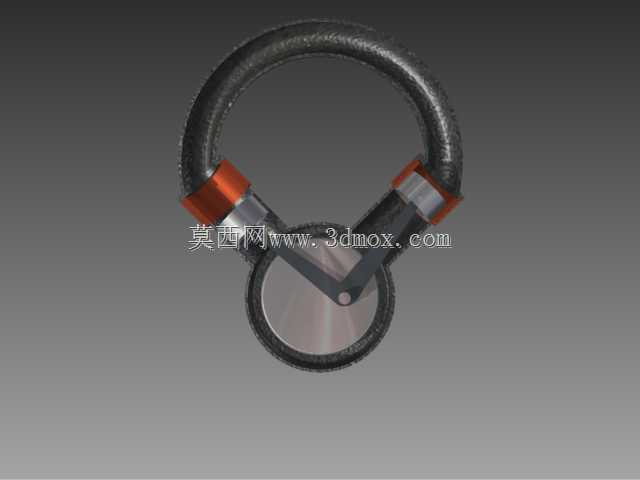

这款环形布局的斯特林动力装置，在小型热力驱动场景中有着独特的应用优势，不同于传统直列式或V型的动力结构，环形排布的换热管路将冷热端的循环路径做了紧凑化整合，在桌面演示、小型余热回收、低功率分布式动力供给场景中，能够依托小体积优势完成动力输出。从实际功能来看，该装置依靠封闭腔体内工质的受热膨胀、遇冷收缩形成压差，推动曲柄连杆机构完成连续回转运动，不需要传统内燃机的燃油爆震过程，运行过程噪音低，可适配多种低品位热源，包括工业余热、太阳能集热、小型生物质燃烧供热等场景，在教学演示领域能够直观展示外燃机的热力循环原理，帮助学习者理解容积式热力循环的做功逻辑。设计过程中，首先考虑的是环形管路的曲率半径匹配，管路弯折处的圆角需要兼顾工质流动阻力与结构强度，避免弯折处出现应力集中导致的密封失效，冷热端的连接位置采用了对称式布局，两个换热腔的相位差严格匹配曲柄转角，保证做功过程的力矩输出平稳，不会出现传统单缸斯特林装置的死点卡顿问题。曲柄飞轮组件布置在环形结构的下方中心位置，飞轮的转动惯量经过匹配计算，能够储存足够的动能带动机构越过上下止点，保证连续运转的平顺性。安装边界上，整体结构的环形外径控制在适合桌面放置的尺寸范围，底部飞轮的突出高度不超过整体高度的三分之一，放置时的支撑面仅需要覆盖底部圆形区域即可，不需要额外的大面积安装基座，冷热端的连接接头预留了标准的管路接口，可根据实际使用场景外接热源或者冷源回路，不需要对主体结构做二次改装。结构细节上，动力活塞与置换活塞的密封采用了低摩擦的密封件设计，减少运动过程的阻力损耗，环形管路的外壁做了防滑纹理处理，在教学演示场景中拿取移动时不易滑落，连接部位的紧固件采用了对称布置，保证装配过程的受力均匀，避免单侧锁紧导致的管路变形。
