万克尔发动机偏心传动轴结构设计

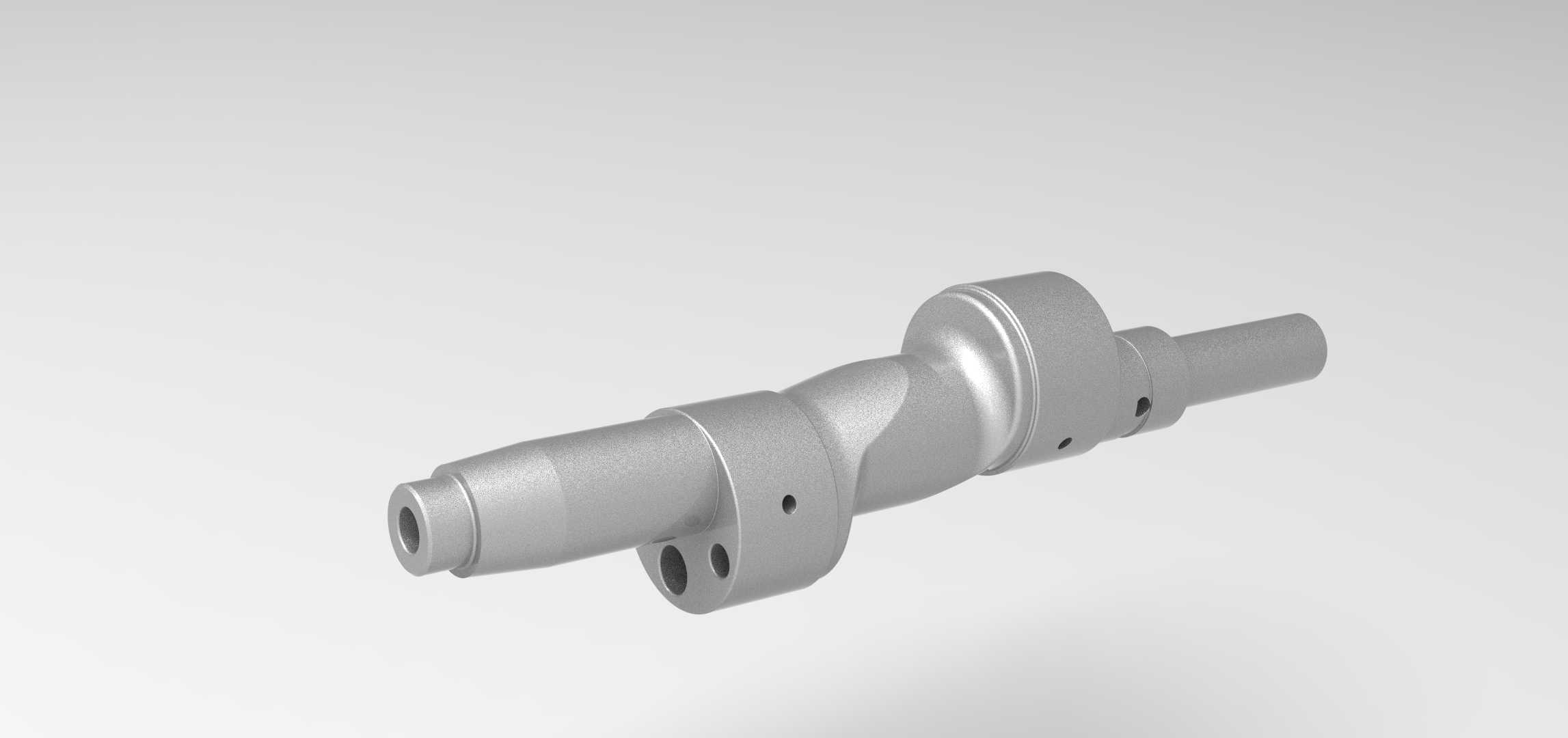

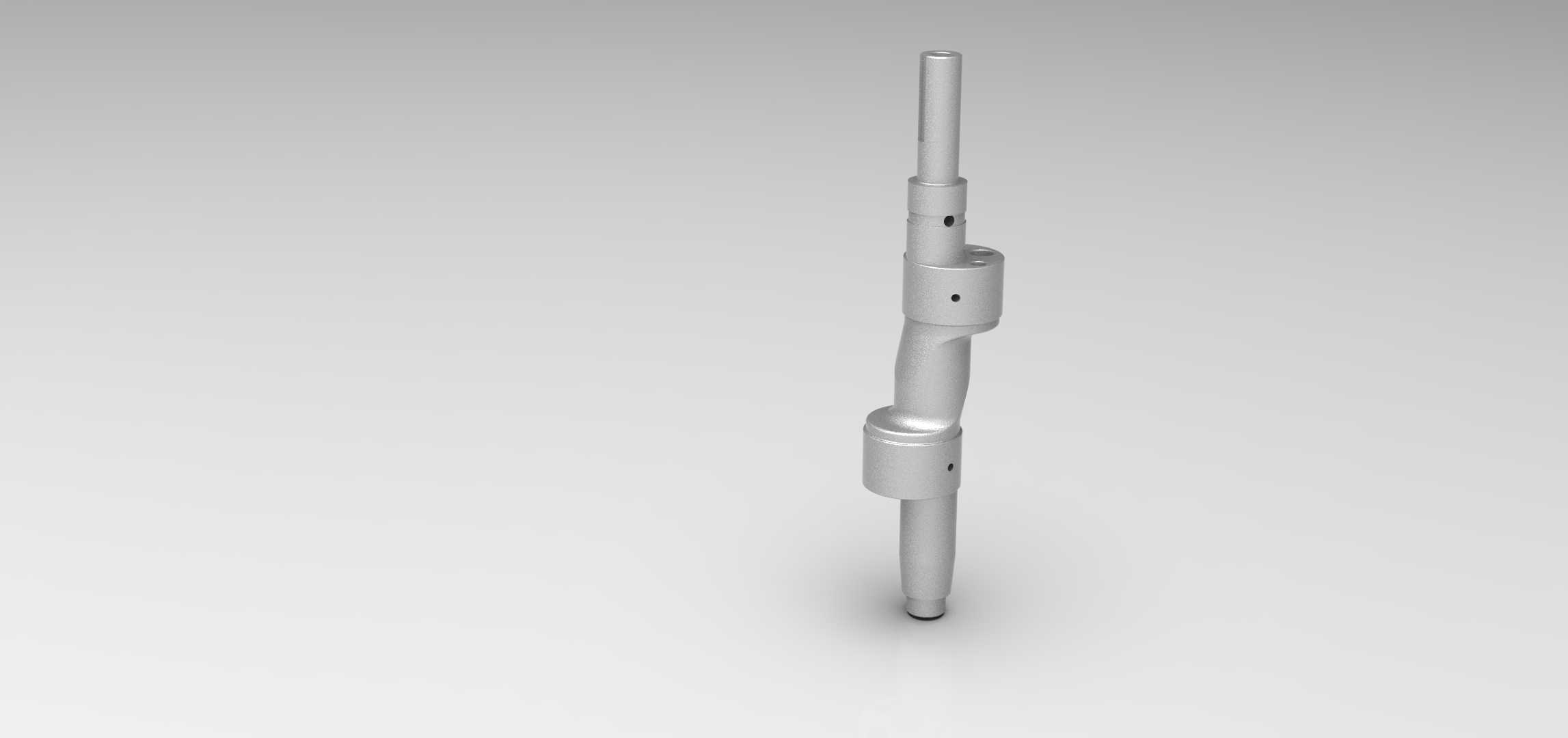

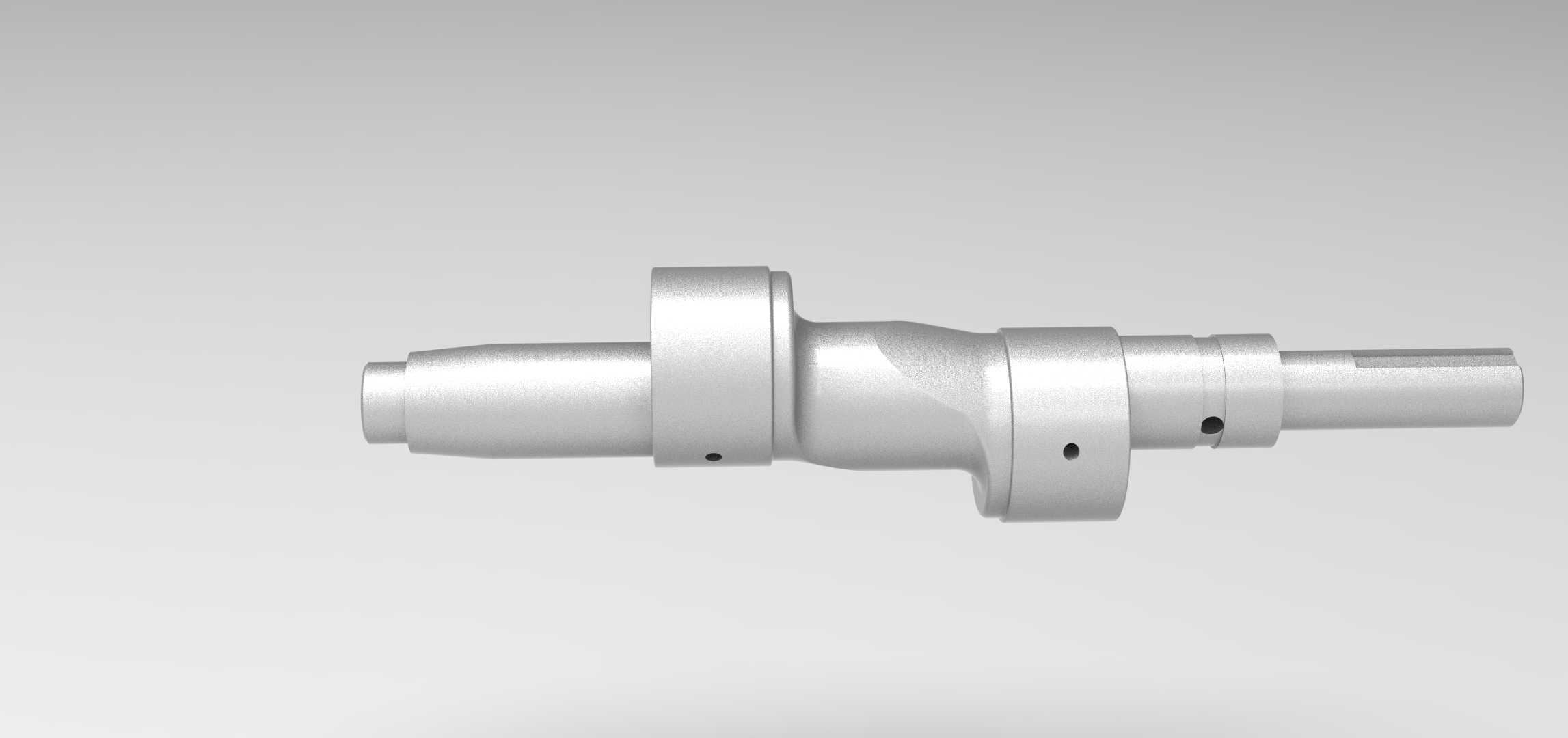

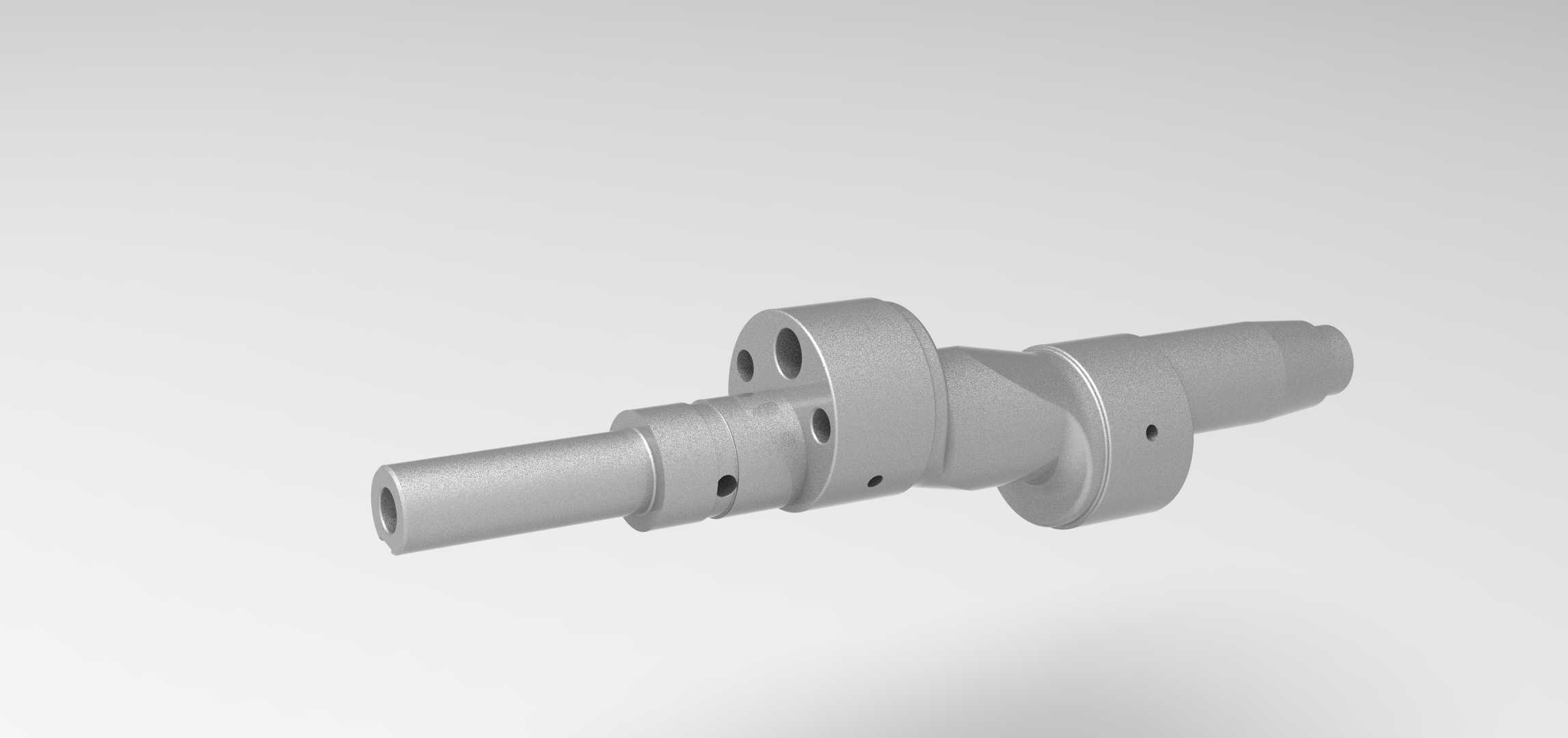

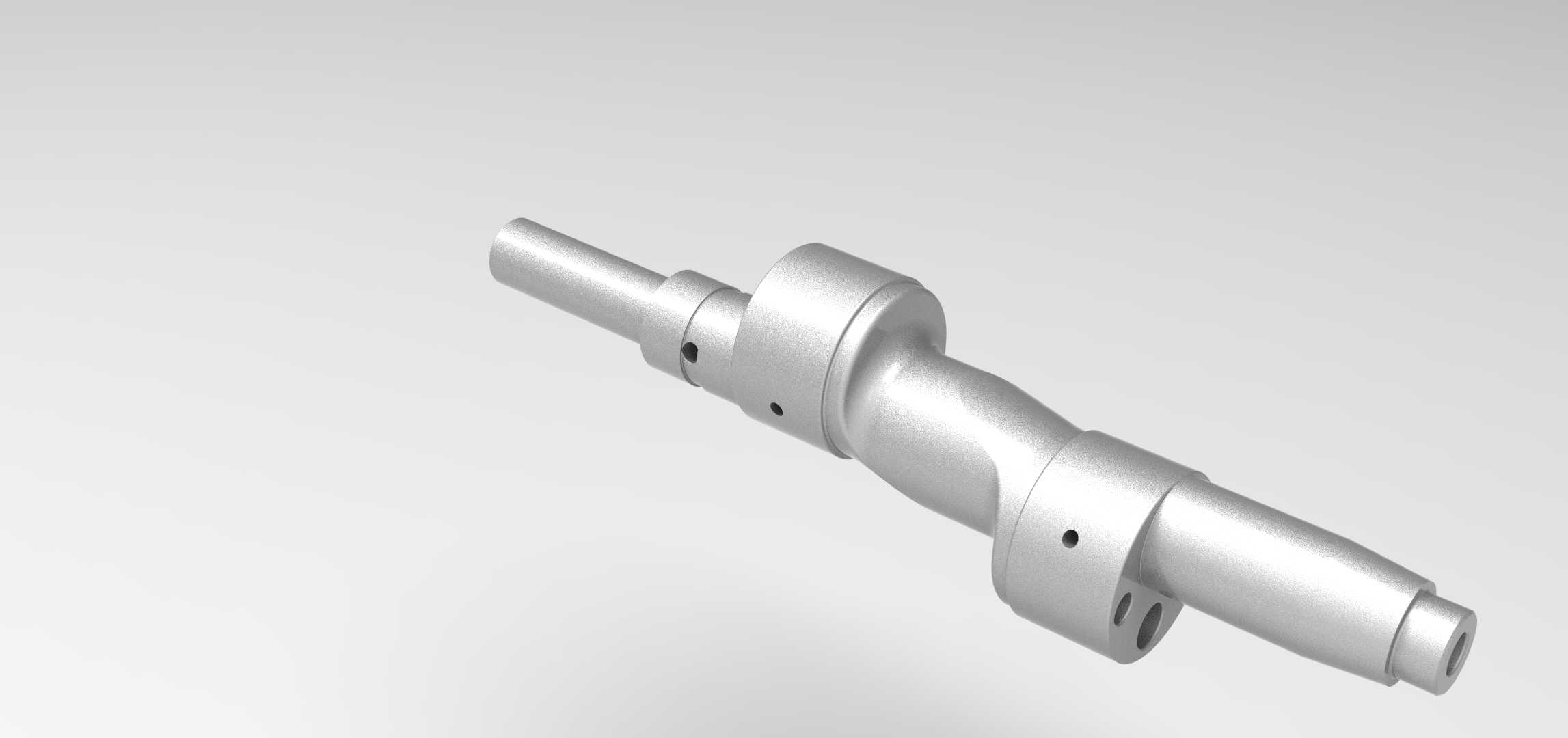

该偏心轴是转子式发动机的核心传动构件，承担着将转子的行星回转运动转化为定轴旋转扭矩输出的关键作用，在小型航空动力、竞速特种车辆、便携发电机组等对动力单元体积重量有严苛要求的场景中应用广泛。不同于传统往复式发动机的曲轴结构，这类偏心轴无需适配活塞连杆的往复交变载荷，整体受力更偏向连续的旋转扭矩传递，轴身的偏心段直接与转子内孔配合，偏心距的精度直接决定转子与缸体型线的啮合间隙，是影响发动机压缩比、密封性能与运行平顺性的核心尺寸。设计阶段首先要匹配转子的回转半径确定偏心段的偏心距，同时要核算不同转速下偏心段的动平衡量，轴身预留的多个径向小孔是动平衡校正时的去重孔，可在不削弱轴身强度的前提下调整整体质量分布，避免高转速运行时出现异常振动。轴的两端分别设置轴承安装位与动力输出连接段，输入端的细轴段用于安装正时齿轮、密封组件等附件，输出端的轴段加工有键槽结构，可直接连接飞轮或动力输出法兰，各轴段的过渡位置均采用圆角过渡处理，避免应力集中导致的轴身疲劳断裂。从安装边界来看，轴身各档轴颈的同轴度、圆柱度公差需控制在微米级，偏心段与主轴颈的平行度误差会直接导致转子运转卡滞，因此建模过程中需严格定义各轴段的位置公差基准，主轴承安装位的直径需匹配标准深沟球轴承或滑动轴承的装配尺寸，偏心段的外径需与转子内孔的轴承衬套过盈配合，装配后需保证转子可绕偏心段灵活转动无卡滞。轴身的台阶结构除了承担轴承轴向定位的作用外，还预留了密封件的安装槽位，可防止发动机运行时润滑油窜入燃烧室，同时阻挡燃烧室内的高温燃气窜入曲轴箱。这类轴类零件在加工时通常采用高强度合金钢锻造毛坯，经调质处理后再进行各轴段的精磨加工，建模时需充分考虑加工工艺性，避免出现无法磨削的内凹死角，同时各轴肩的高度需匹配轴承内圈的定位尺寸，防止装配时出现轴承无法到位或轴向窜动的问题。
