立式快开承压过滤罐体结构设计

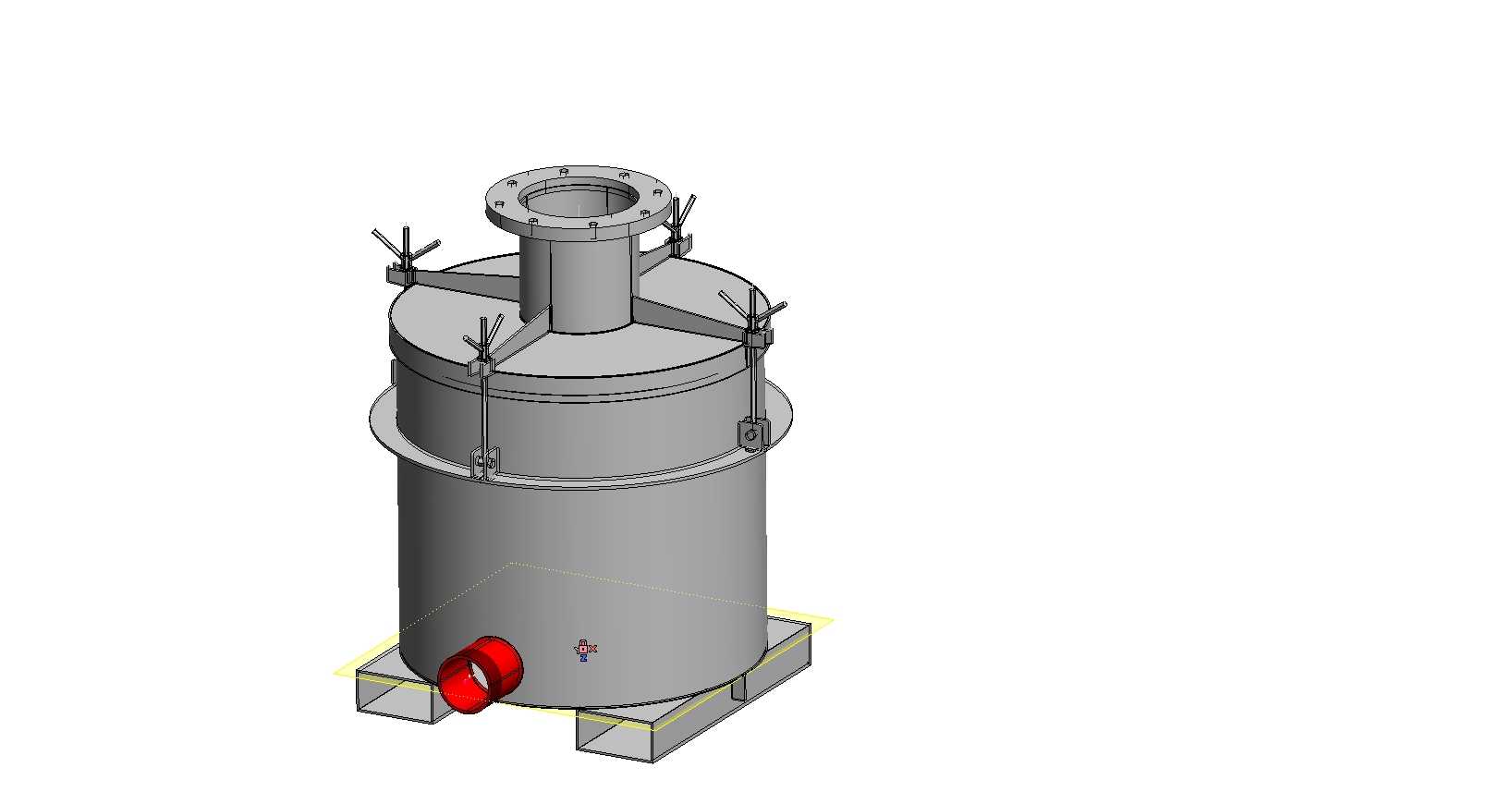

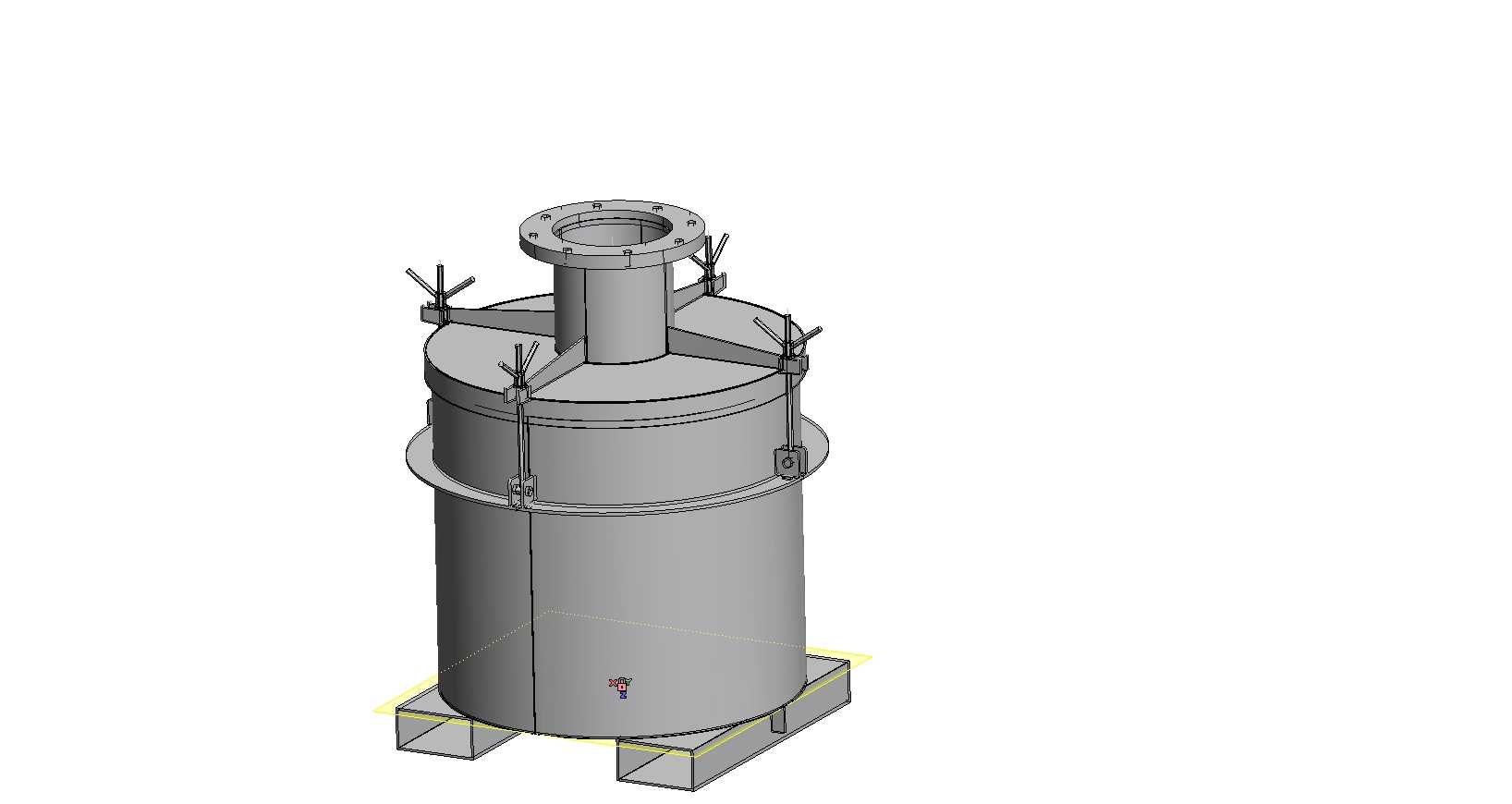

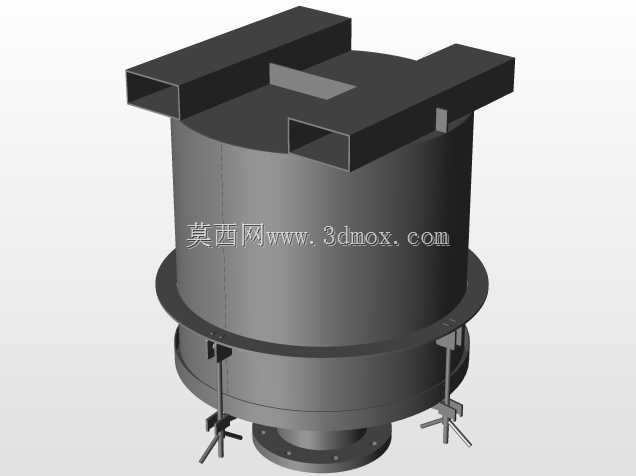

这款立式承压罐体的结构设计，核心面向精细化工、食品饮品加工、制药提纯等工段的间歇式物料过滤、浸出工序需求，尤其适配需要频繁开盖更换滤材、清理内部截留物的作业场景，相比法兰螺栓全周紧固的常规罐体，能大幅缩减开盖、封盖的辅助操作时长，降低一线操作人员的劳动强度。从结构设计逻辑来看，罐体整体采用立式圆柱筒体布局，底部搭配三个均布的槽钢结构支腿，支腿与筒体底封头采用焊接连接，安装时可直接通过支腿预留的安装孔配合膨胀螺栓固定在混凝土地面或者钢制操作平台上，安装边界预留时需要注意筒体顶部法兰上方的快开压盖操作空间，以及侧面快开锁扣的扳手活动余量，避免周边管线、结构件干涉锁扣的开合操作。顶部的快开锁紧结构是设计核心，压盖与筒体上法兰之间采用周向均布的蝶形压紧锁扣，每个锁扣搭配铰接式压爪，不需要完全拆卸螺栓即可实现压盖的快速松开与吊起，压盖中心预留了带法兰接口的工艺管口，可根据实际工况接入进料管、排气管或者压力检测仪表，筒体侧面也预留了对应的接管接口，可用于出料、取样或者接入压差检测装置，实时监测内部滤层的堵塞情况。设计过程中重点考量了承压状态下的结构刚度，筒体上法兰与压盖之间设计了定位止口，配合密封垫片可保证额定工作压力下的密封性能，锁扣的压紧力经过受力核算，保证每个压爪的压紧力均匀分布，避免出现局部密封不严导致的泄漏问题。筒体底部采用标准椭圆封头，相比平封头能更好地分散承压时的应力集中，减少筒体壁厚的冗余设计，降低整体设备重量。支腿的高度设计预留了底部出料口的接管安装空间，同时兼顾操作人员清理底部积料的操作便利性，不需要额外抬高罐体即可完成底部管路的连接与维护。这类罐体在实际产线中，通常内部会搭配滤篮、滤布或者烧结滤芯等过滤元件，待处理物料从顶部或者侧面进料口泵入，经过滤元件截留杂质后，清液从底部出料口排出，当滤层堵塞到设定压差时，即可松开周向的快开锁扣，吊开顶部压盖，快速更换滤材或者清理内部滤饼，整个操作过程不需要动用重型吊装设备，单人即可完成常规的维护操作。在三维建模过程中，所有焊接结构都预留了合理的焊脚尺寸，活动锁扣的铰接位置都做了间隙配合处理，避免实际加工装配时出现干涉，同时所有接管法兰都采用标准管法兰尺寸，可直接对接通用工艺管线，减少现场配管的修改工作量。
