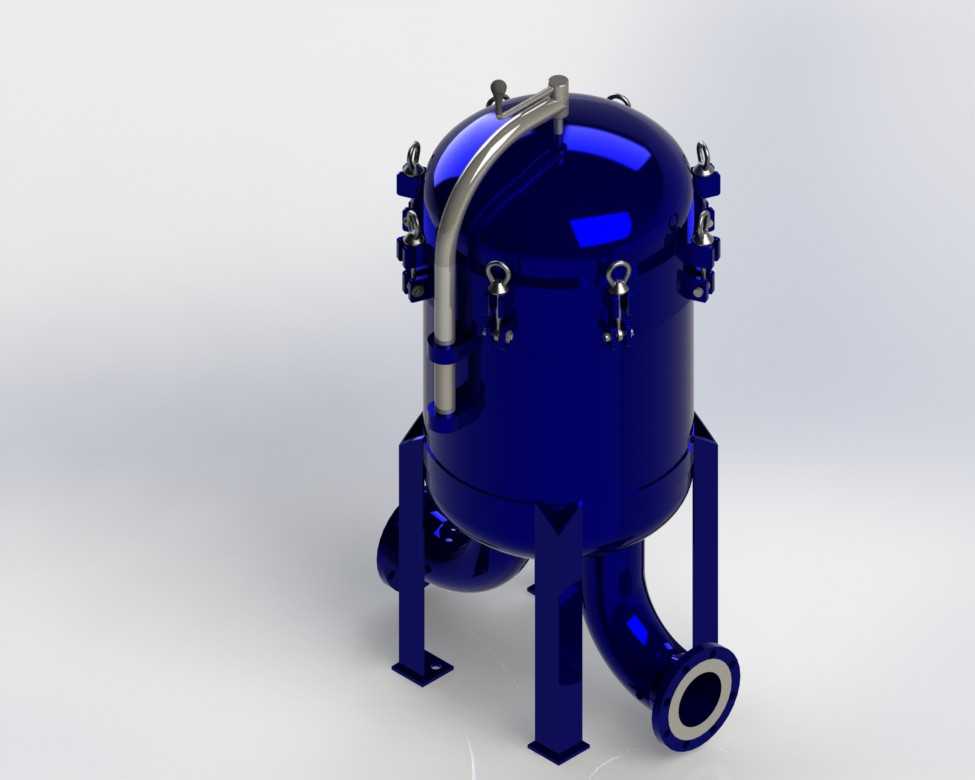

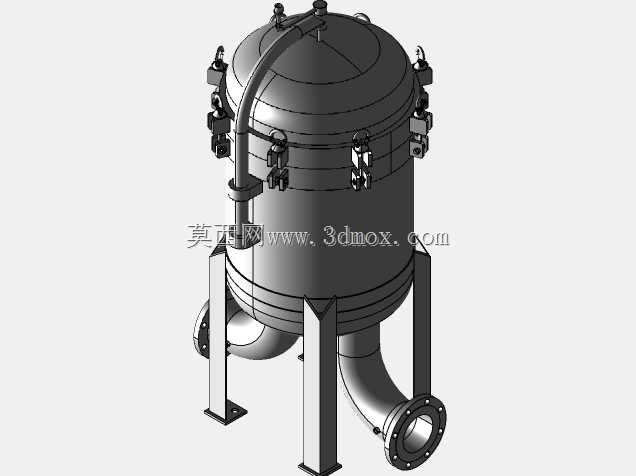

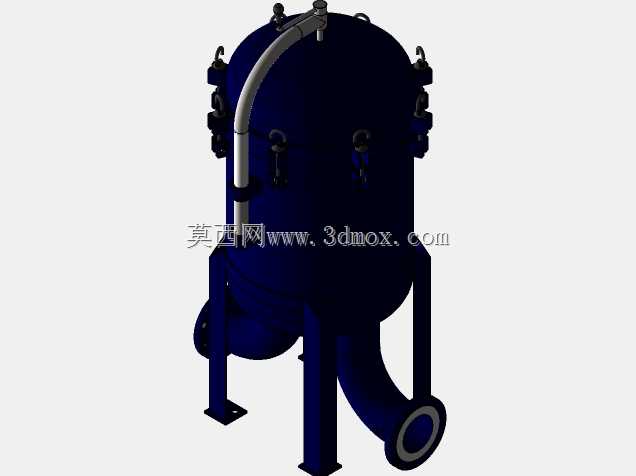

立式多滤柱快开式工业过滤罐体结构

该过滤设备主要应用于化工原液预处理、市政供水精滤、食品加工料液除杂、循环冷却水旁路净化等场景，可截留流体中携带的固体颗粒、絮状杂质、悬浮异物，保障下游泵阀、换热设备、反应装置的流道通畅，避免杂质磨损精密部件或堵塞窄间隙流道。罐体采用立式承压结构设计，上封头与筒体间采用快开吊环螺栓锁紧结构，无需大型拆装工具即可快速开启封头，完成内部滤元的更换、冲洗与检修作业，相比法兰螺栓连接结构，可缩短60%以上的滤元更换停机时间，适配需要频繁清理滤渣的连续生产工况。侧面设置的弧形弯管操作扶手，可在开启封头时辅助承托上封头重量，避免封头磕碰筒体密封面，同时为操作人员开合封头提供稳定的施力支点。设备底部采用三腿式支撑结构，支腿底部预留安装地脚孔，可直接通过膨胀螺栓固定于混凝土基础或钢制操作平台上，支腿高度预留了底部出料管道的安装空间，可适配法兰式、快装式等多种管道连接形式，无需额外抬高设备即可完成出料管路的对接。筒体下部采用偏心异径式出料结构，相比平底出料结构可减少罐内残液留存，避免滤渣在罐底沉积板结，反冲洗作业时可借助出料流道的切向结构带动罐内液体形成旋流，提升滤渣的冲洗排出效率。设计过程中重点校核了快开锁紧件的承压强度、支腿的承重载荷与抗倾覆稳定性，密封面采用梯形槽结构适配耐腐密封垫片，可满足0.6MPa以内的承压工况，筒体壁厚均匀过渡，避免应力集中导致的焊接变形，进出口管道的法兰端面均设置了加工余量基准，可保障现场管道对接时的同轴度要求，减少管路安装时的强制对位应力。
