钣金结构电气控制防护外壳设计

项目分类:3D模型 发布时间:2021-09-02 ID:261466
  • 钣金结构电气控制防护外壳设计
  • 钣金结构电气控制防护外壳设计
  • 钣金结构电气控制防护外壳设计

这款钣金材质的电气防护壳体,主要面向工业现场低压电气元件的集成安装场景,可直接用于车间生产线旁的控制回路承载、小型设备的电气系统外置防护,也可作为独立工位的配电分线载体使用,适配常规工业环境下的防尘、防触碰防护需求,能避免外露电气元件受车间粉尘、金属切削飞溅、人员误触带来的安全隐患。

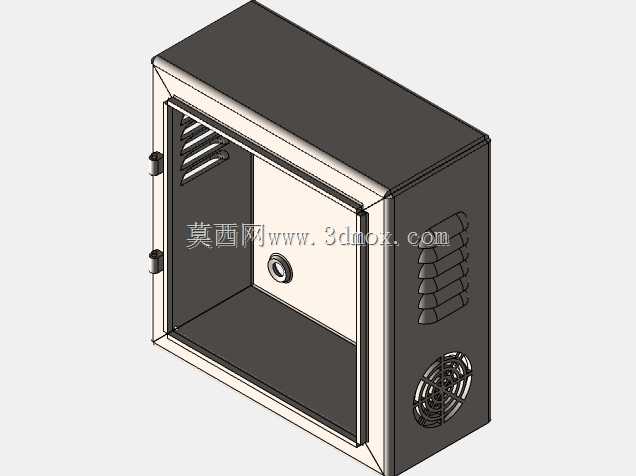

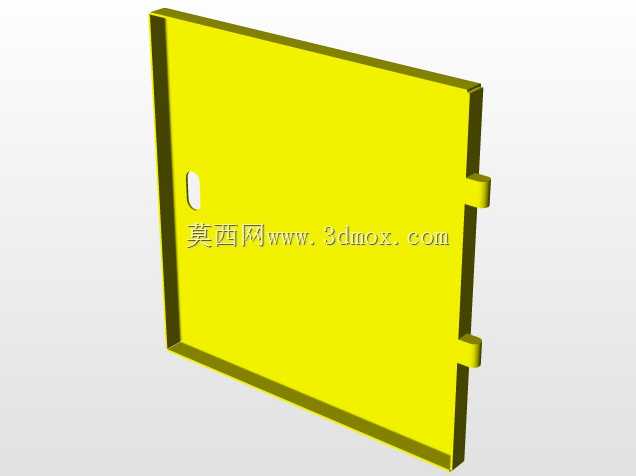

从结构设计逻辑来看,壳体采用一体式折弯拼焊的钣金成型思路,侧边预留的百叶窗结构与下部轴流风机安装位形成了定向散热风道,百叶窗的冲压角度经过反复调整,既可以保证空气流通截面积满足柜内发热元件的散热需求,又能阻挡大颗粒粉尘、飞溅液滴直接进入壳体内部,避免内部电气元件积灰引发的绝缘下降问题。门板与柜体的配合边采用了折弯翻边结构,闭合后可形成迷宫式密封缝隙,无需额外加装密封胶条就能满足常规工业场景的IP防护等级要求,降低了后续生产的物料成本与装配工序。

壳体内部预留了标准化的电气安装导轨固定位,可兼容常规宽度的DIN导轨安装,适配断路器、接触器、接线端子等标准低压电气元件的直接卡装,无需额外打孔适配。门板上预留的锁具安装位可适配通用型柜门锁,闭合后可实现非授权人员无法开启的安全管控,避免无关人员误操作内部电气开关引发的生产事故。

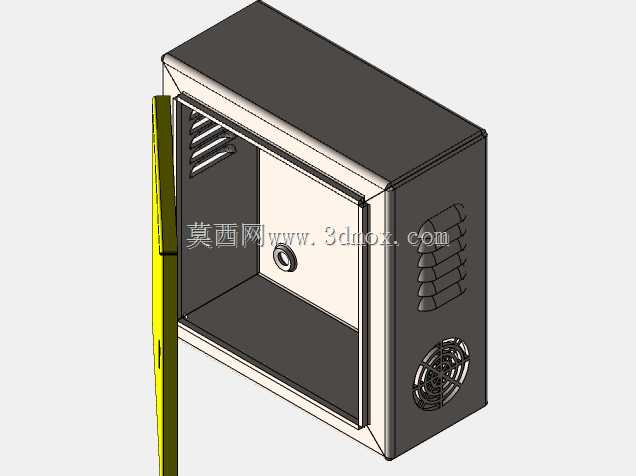

在安装边界设计上,壳体背部预留了壁挂安装的固定孔位,孔位间距匹配常规工业现场的壁挂支架尺寸,既可以直接通过膨胀螺栓固定在混凝土墙面,也可以搭配安装支架固定在设备机架侧面,安装孔位周边做了压型加强处理,避免长期承重后钣金件出现变形翘曲。壳体的门板开合角度经过结构校核,开启后不会与侧边安装的管线、相邻设备产生干涉,方便运维人员直接在开门状态下进行接线、调试、元件更换等操作,无需额外预留过大的操作空间。

壳体上的压花成型结构并非装饰作用,而是针对钣金薄板的加强设计,在不增加板材厚度的前提下,通过局部压型提升侧板、门板的结构刚性,减少薄板受外力挤压产生的凹陷变形,同时压型形成的凹凸结构也能在一定程度上降低设备运行时的钣金共振噪音,改善现场作业环境。下部的风机安装位匹配常规尺寸的轴流散热风机,可根据柜内实际发热功率选择是否加装风机,低发热场景下可直接封堵安装位进一步提升防护等级,高发热场景下加装风机即可实现主动风冷散热,适配不同功率等级的电气元件安装需求。
