工业用快接式弯角锁具结构设计

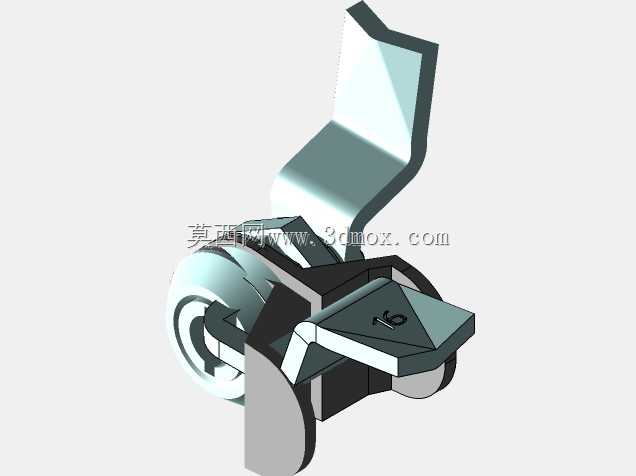

这款弯角结构锁件主要应用在工业设备舱门、小型机电设备检修盖、户外机柜侧门的快开锁紧场景，区别于传统平面锁的安装形式，其90度弯折的壳体结构能够适配设备侧壁与门框存在垂直落差的安装工况，无需额外加装转接支架即可完成装配，在紧凑型电控柜、便携式检测设备外壳上使用时，能够有效节省安装空间，避免锁具突出壳体过多造成的磕碰干涉。从结构设计逻辑来看，锁体前端的快接接口采用了内卡式锁紧槽设计，与配套的锁扣对接时，仅需将接口对准锁柱推入即可完成预锁紧，转动尾部的扳动结构就能实现完全锁止，解锁过程仅需反向扳动即可拔出，整个操作过程无需额外工具，能够满足设备日常检修时快速开合的需求。锁体的弯折段做了等壁厚加强筋设计，在壳体内部沿弯折走向布置了三条三角支撑筋，能够抵消锁止状态下侧向受力带来的形变，避免长期使用后弯折处出现开裂、松旷的问题，壳体外部的过渡圆角全部按照R2-R3的工艺要求设计，既满足注塑或压铸成型时的脱模要求，也能避免安装维护时尖锐边角划伤操作人员。从安装边界来看，锁体前端接口的同轴度公差控制在0.1mm以内，安装时需要在设备门板上开设对应直径的圆形安装孔，锁体弯折段的背部设置有两个定位凸台，卡入门板对应的定位孔后即可完成锁体的预固定，无需额外扶持就能完成后续的紧固件装配，安装孔位的中心距按照通用工业机柜的安装标准设计，能够直接替换同规格的传统直角锁，无需对原有门板进行二次加工。锁体尾部的扳动结构做了防滑纹理设计，操作人员佩戴劳保手套时也能顺利施力，不会出现打滑的问题，锁体内部的锁紧弹片采用了弹性不锈钢材质，经过热处理后具备足够的疲劳强度，经过上万次开合测试后仍能保持稳定的锁紧力，不会出现锁止失效的问题。在实际选型应用中，这款锁件尤其适合安装空间局促、门板与侧壁存在垂直转角的设备上，相比传统直式锁具，其弯折结构能够将操作面转向便于人员操作的方向，无需操作人员将手伸入设备缝隙就能完成解锁操作，在户外使用时，锁体的接缝处做了错位挡边设计，能够阻挡雨水、灰尘进入锁体内部，适配多数户外工业设备的防护要求。
