12V25A铅酸储能蓄电池结构设计

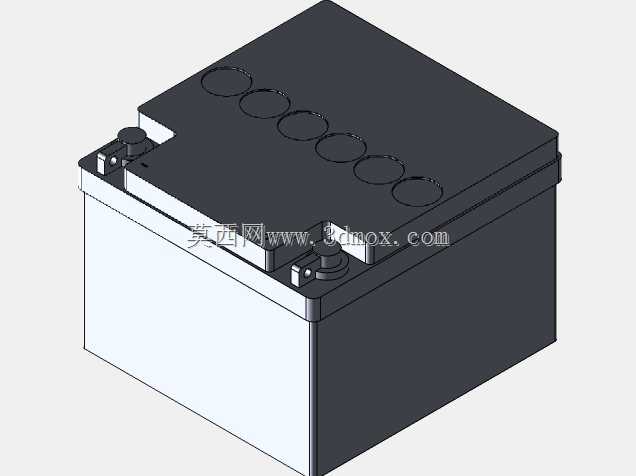

这款铅酸蓄电池的三维结构设计，首先围绕车载低压供电、小型储能备电的实际应用场景展开，在做结构建模时最先敲定的是安装边界的适配性——这类电池常被布置在车辆引擎舱侧边、小型储能柜的预留仓位内，所以壳体的长宽高比例严格遵循常规同规格电池的安装槽位标准，底部预留的卡位凸台能直接卡入常见的电池固定支架，不需要额外做转接件适配，侧面的提手结构位置也做了避让，不会和仓位侧壁的加强筋产生干涉。从功能特性来看，顶部的六个注液孔盖做了等距排布，每个孔位的密封槽深度都按照实际胶圈压缩量设计，既保证日常使用时电解液不会渗漏，也能在维护时快速开盖完成补液操作；正负极端子的位置特意设置在壳体同侧的两个边角，接线时不需要绕线，端子的安装平面做了0.2mm的凸起处理，能避免接线端子压接时和壳体顶面产生虚接，端子周边的挡边结构也能防止金属工具意外搭接造成短路。设计思路上没有做多余的异形结构，整个壳体采用上下扣合的拼接方式，扣合边的止口结构做了错位设计，打胶密封时胶层能均匀填充在止口缝隙内，不会出现溢胶影响外观的问题；壳体侧面的加强筋没有做满布处理，而是沿着电池内部极板的排布方向设置，既能在电池重量较大时提供足够的结构强度，避免搬运过程中壳体鼓胀变形，也能减少不必要的材料用量。实际选型参考时，这个模型的端子开孔尺寸、极柱突出高度都和量产件保持一致，做设备整体装配仿真时，可以直接导入模型验证接线空间、固定支架的匹配度，不需要反复调整安装位的尺寸；顶部的平面区域预留了标签粘贴位，平整度控制在0.1mm以内，贴标后不会出现翘边问题。另外在做结构校核时，特意考虑了电池倒置、侧放的极端工况，壳体扣合位的卡扣强度按照承受3倍电池自重的标准设计，即使在车辆颠簸、设备搬运过程中出现倾斜，也不会出现壳体开裂、漏液的问题，边角的圆角处理也避免了安装时划伤操作人员或者周边线束。
