车用启动铅酸蓄电池外观结构数模

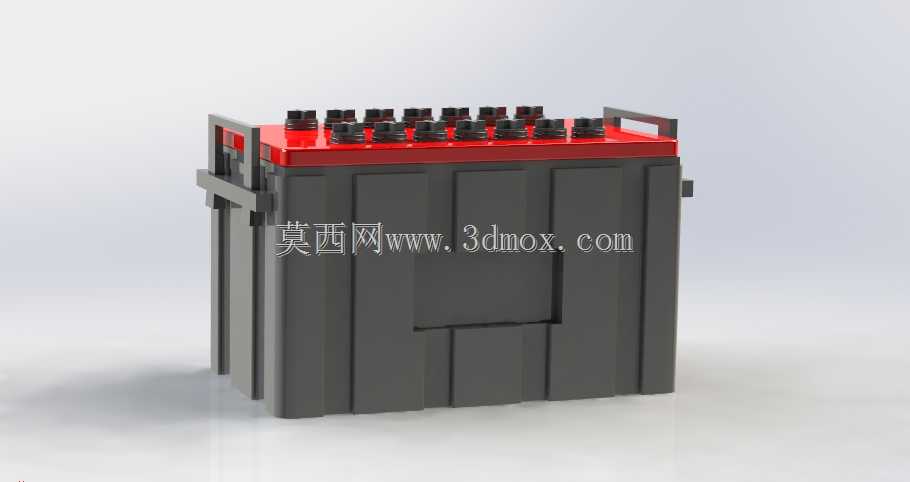

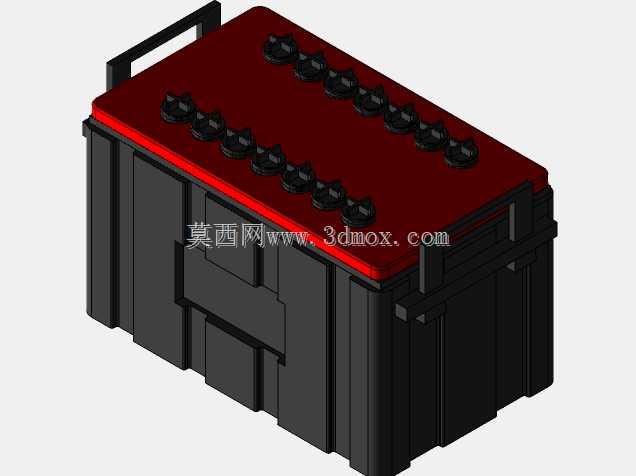

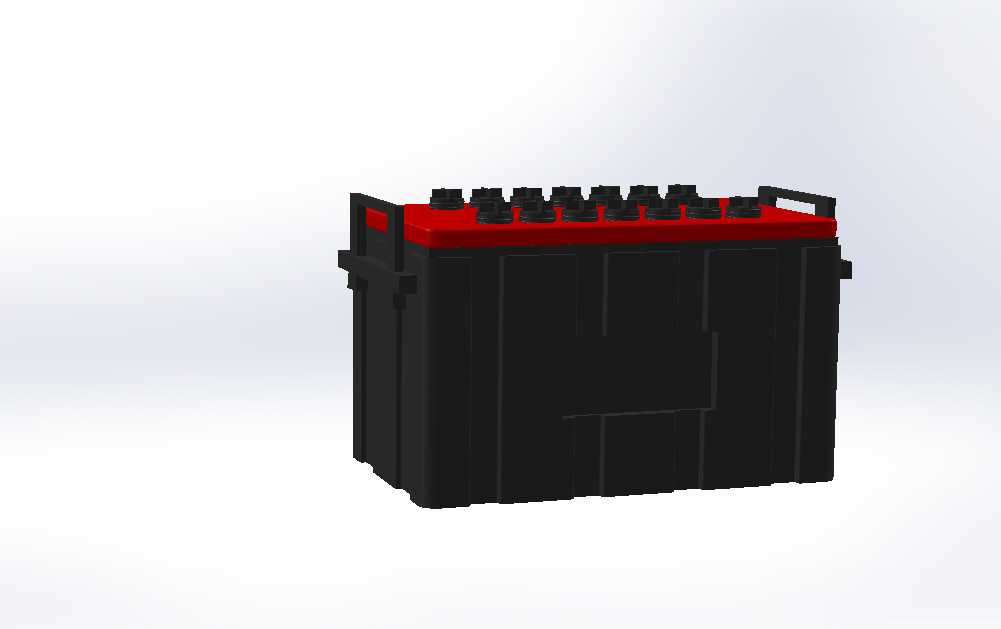

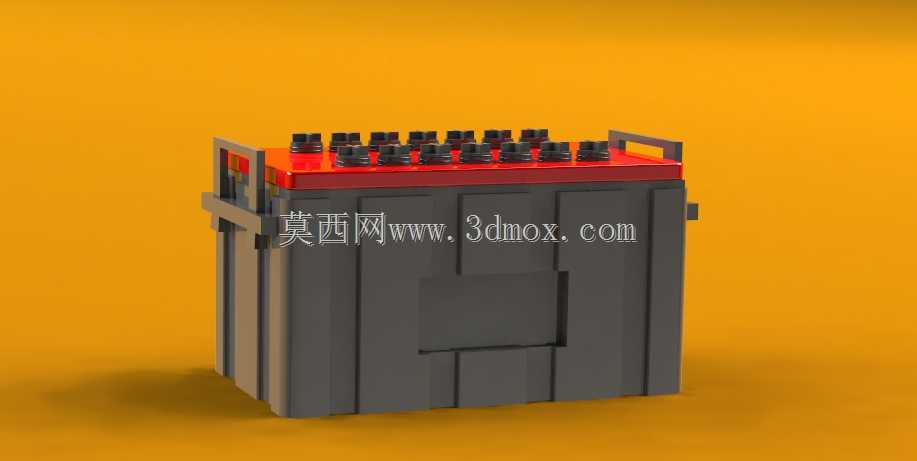

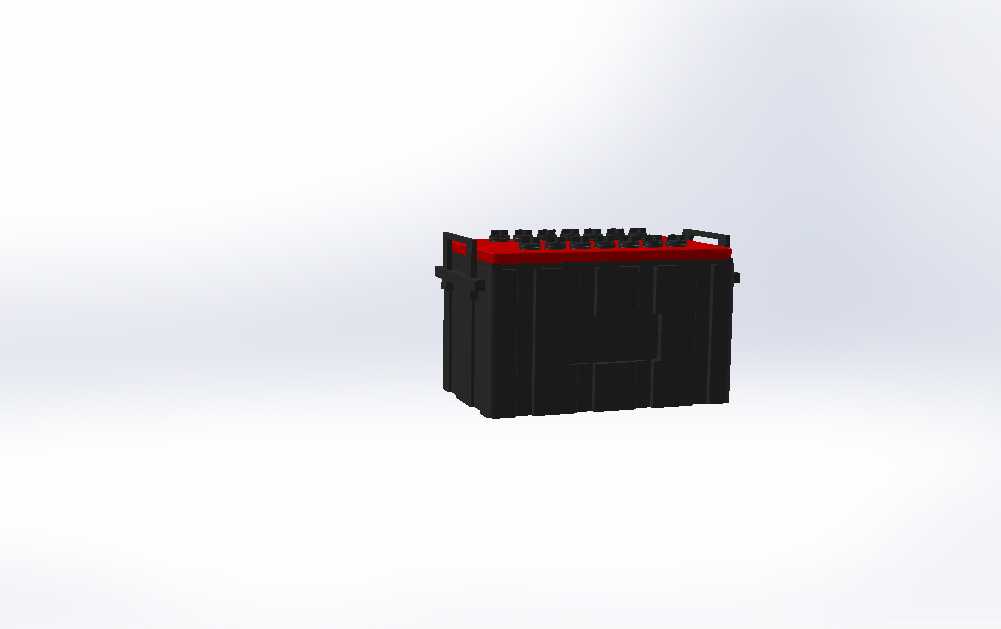

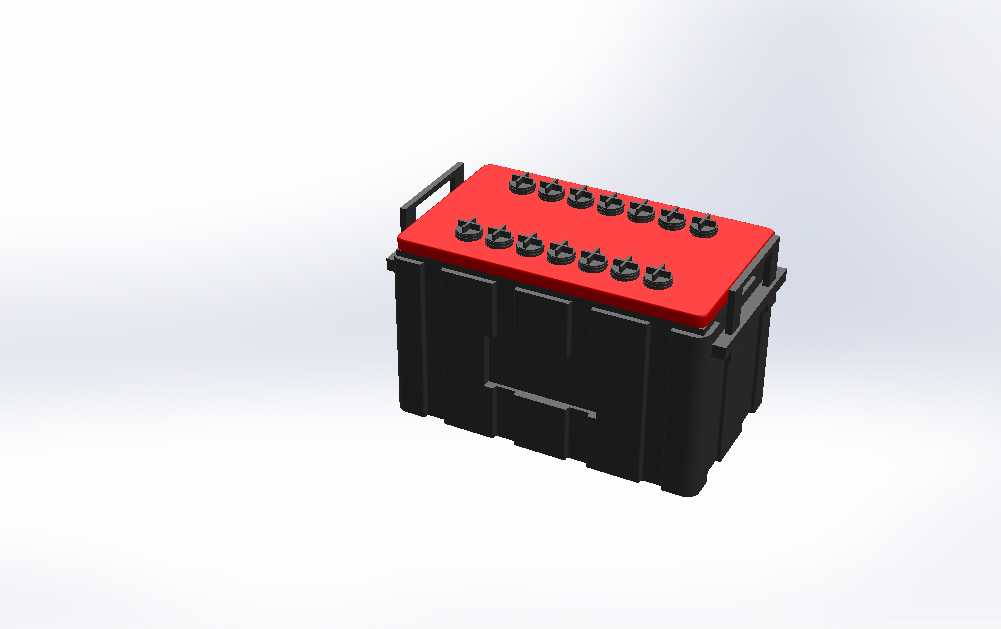

这款车用启动蓄电池的三维数模，完整还原了市面主流乘用车辆配套启动电瓶的外观与安装结构，建模过程中优先考虑了整车电气系统布置阶段的匹配校验需求，可直接用于机舱布局干涉检查、安装支架设计、线束走向规划等前置开发环节。从实际装车场景来看，这类蓄电池主要承担车辆启动阶段的大电流输出任务，需要在点火瞬间为起动机提供数百安培的瞬时放电能力，同时在发电机输出不足时为车载用电设备补充供电，因此结构设计上首先要保证极柱位置、提手结构、壳体加强筋的位置与量产实物完全一致，避免布置阶段出现安装错位。数模还原了壳体上的纵向加强筋结构，这类筋位并非装饰设计，实际生产中是为了应对车辆行驶过程中的持续振动，避免壳体在长期颠簸下出现开裂漏液，同时加强筋的凸起高度也对应了机舱内电瓶固定压板的压接位置，建模时严格对齐了实物的压接面尺寸，保证固定结构设计时不会出现压接偏移。顶部的红色盖板区域集成了六个单体电池的加液孔盖与汇流排结构，数模中保留了加液孔盖的凸起轮廓与极柱的排布位置，正负极柱的直径、突出高度、中心距都按照通用启动电瓶的尺寸规范制作，方便设计人员在做线束端子匹配时直接调用尺寸，不需要额外测量实物。两侧的内嵌式提手结构也做了完整还原，这类提手在装车后处于收纳状态，不会额外占用机舱横向空间，在售后更换环节可以翻出提手方便搬运，建模时保留了提手的转动间隙，能够模拟实际翻折的活动范围，避免周边部件布置时与提手活动路径产生干涉。从安装边界来看，数模的整体长宽高尺寸符合主流A级车的电瓶舱安装尺寸要求，底部的凸缘结构对应电瓶托盘的卡槽位置，设计托盘时可以直接参考数模底部轮廓做定位结构，不需要反复校核安装间隙。壳体侧面的平整度也做了还原，实际生产中这个平面是用来粘贴电瓶参数标签的位置，建模时保证了该区域无多余凸起，方便后续做整车标识布置时参考。
