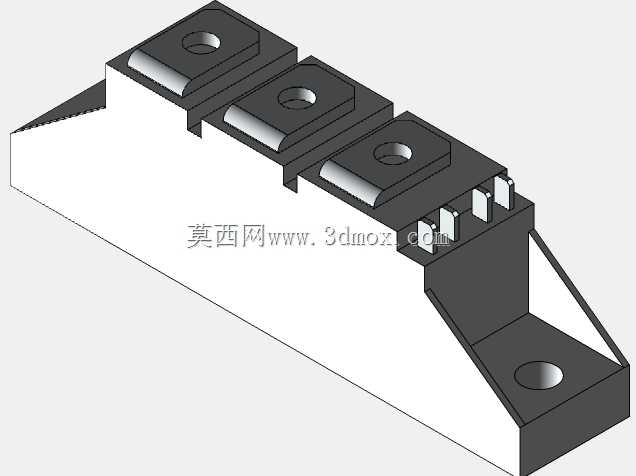

赛米控Semipack1系列晶闸管二极管模块

项目分类:3D模型 发布时间:2021-09-02 ID:261484
  • 赛米控Semipack1系列晶闸管二极管模块
  • 赛米控Semipack1系列晶闸管二极管模块

在工业变流、电机软启动、整流电源、无功补偿等电力电子场景中,功率半导体模块是电能变换的核心执行部件,赛米控Semipack1封装的晶闸管/二极管模块,是中小功率变流回路里应用极广的标准封装器件。这类模块的实际用途覆盖了工业直流电源整流、交流电机调压软启、电焊机输出调节、光伏并网逆变前级整流、UPS不间断电源整流单元等多个场景,不同电流等级的同封装模块可以在不改动安装结构的前提下完成功率扩容或器件替换,大幅降低设备迭代的结构改造成本。从产品功能特性来看,这类模块将晶闸管或二极管芯片通过DBC陶瓷基板完成电气绝缘与导热连接,内部键合线承载主回路电流,外壳采用耐高温阻燃PBT材质封装,主接线端子采用镀锡铜排结构,适配标准大电流接线端子的压接需求,控制极端子单独引出,方便触发回路的接线与屏蔽处理。做这个模块的三维建模时,首先要严格遵循Semipack1封装的统一安装边界,这是同系列模块通用互换的核心基础:安装孔的孔位间距、孔径公差、模块本体的总高度、主端子的伸出长度与相对位置、控制极端子的排布坐标,都要和实际器件的安装尺寸完全匹配,不能出现偏差,否则在做整机结构装配时会出现安装干涉、端子对位不准的问题。建模过程中,外壳的散热基面平面度要在模型里体现出来,这个面是和散热器贴合的关键面,实际装配中需要涂抹导热硅脂填充微观间隙,模型里要保证该基准面的平整性,方便结构工程师做散热器的匹配设计、绝缘片的厚度选型。主接线端子的折弯角度、接线孔的尺寸也要和实物一致,方便工程师在布线阶段完成铜排或线缆的弯曲半径校核、接线空间预留,避免实际装配时出现线缆弯折过度、端子与周边器件安全距离不足的问题。控制极的端子位置要准确,因为触发线通常线径较细,需要和主回路大电流走线保持足够的安全间距,准确的端子位置能帮助工程师提前规划走线路径,减少主回路强电对触发信号的电磁干扰。另外,模块外壳的脱模斜度、表面标识的凹槽位置、安装孔的沉台深度这些细节,虽然不影响核心安装尺寸,但在做整机外观校验、装配工艺模拟的时候,能更贴近真实装配效果,比如沉台深度如果建模不准,会导致安装螺丝的沉头突出外壳表面,和散热器产生干涉,影响散热基面的贴合效果。这类标准封装功率模块的三维模型,核心价值就是给电力电子设备的结构设计提供准确的装配参考,让工程师在设计阶段就能完成安装空间校核、散热系统匹配、布线路径规划,减少后期打样的反复修改,缩短设备研发周期。
